Умный Дом — голосовое управление в три шага. Raspberry + HomeKit.

Уважаемые друзья!

Мы решили поделиться с Вами бюджетным готовым решением, надеемся Вы оцените наши старания. Решение проверенное, рабочее. Во вложении можно скачать все файлы программ и настройки. Отдаем все бесплатно.

Умный дом для заказчика в основном «игрушка» которым можно похвастаться перед друзьями, но эти игры стоят не малых усилий интеграторам!

Речь пойдет о некоторых проблемах и решениях, связанных именно с освещением в доме, как о неотъемлемом блоке «умного дома».

Проблема 1: Если система централизованная, то в случае сбоя центрального контроллера программа не может управлять реле включения света.

Решение: Использовать распределенные модули управления с внутренней логикой, по нашему опыту одним из самых зарекомендовавших себя устройств в этом — программируемое реле ПР200 производства компании ОВЕН. Советуем использовать версию 220 В, т.к. бытовые выключатели рассчитаны именно на это напряжение и будет меньше проблем с логической «единицей» на дискретном входе.

Умный Дом — голосовое управление в три шага. Raspberry + HomeKit., изображение №1 © sun9-34.userapi.com

Это устройство имеет 8 каналов (реле) которые можно запрограммировать с использованием внутренней логики (как распределенную систему), дополнительно подключаются еще модули расширения 2шт. по 8 каналов, но тут есть риск остаться без большего количество управляемых светильников при выходе из строя самого ПР200 (8 каналов против 24), если соберетесь экономить, подумайте!

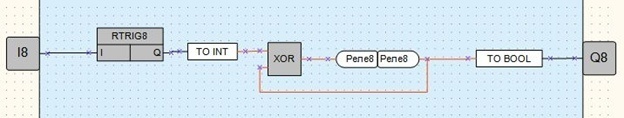

Пример программы одного канала в программе OWEN LOGIC © sun9-24.userapi.com

Пример программы одного канала в программе OWEN LOGIC

Несмотря на то, что программу выглядит просто, к ней мы шли несколько лет не по своей вине, компания Овен относительно недавно (после появления ПР200) добавила возможность управлять сетевой переменной как с наружи, так и изнутри.

Подробнее о программе:

I8 — это дискретный вход с 8 выключателя в доме или комнате

RTRIG — детектор переднего, необходим для формирования единичного (на один цикл программы) импульса

TO INT — преобразования Bool в INT можно было бы и обойтись, но Slave сетевая переменная в Owen Logic не поддерживает bool.

XOR — исключающее или, если на одном входе 1, то и выход 1, если на оба входа подать 1 выход обнулится, основной элемент программы, который решает по нажатию на выключатель включить или выключить свет.

Реле8 — входная и выходная сетевая переменная, как я и говорил выше с недавнего времени можно использовать эти две переменные с одним регистром (адресом) Modbus, это нам дает возможность сохранить в нее необходимое нам состояние как снаружи, так и внутри без использования различных триггеров. Эти сетевые переменные имеют энергонезависимую память, поэтому при скачке напряжения освещение вернется в последнее состояние.

TO BOOL — конвертируем INT в BOOL значение, потому как реле на выходе имеет состояние False/True

Шаг 1: программу для 8 каналов можно скачать тут и залить в программируемое реле, не забудьте сменить целевую платформу для своей версии ПР200/110 иначе прошить устройство не удастся!

Проблема 2: стандартные бытовые выключатели имеют состояния включен либо выключен, что в корне противоречит логике управления освещением в умном доме, нам нужны кнопки без фиксации (с пружинками).

Решение 1: Использовать готовые кнопки без фиксации, которые есть у большинства производителей выключателей таких как Shneider, Biticino, ABB и др. (рекомендованное решение, хоть кнопки в одном положении и включенных и выключенных ламп это выглядит эстетически красиво)

Решение 2: Отлавливать в ПР200/110 изменение состояния входа при использование типичного бытового выключателя с фиксацией и дальше посылать импульс программе которую скачали выше, если свет был включен то он погаснет и наоборот (не рекомендуется, т.к. через некоторое время все кнопки будут перепутаны верх и низ)

Проблема 3: верхний уровень у большинства производителей систем умного дома не дотягивает до эстетического и функционального совершенства.

Решение: используем HomeKit от Apple, которое: функционально, удобно и есть голосовое управление.

Шаг 2: стыкуем ПР200/110 с HomeKit

Для этого необходимы следующие инструменты:

а) Решение рекомендованное для демонстраций:

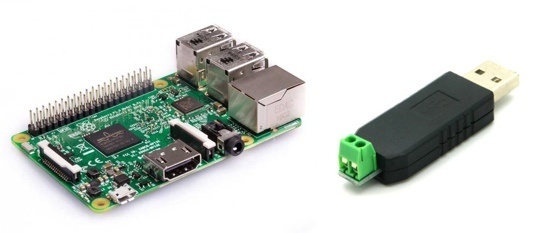

Raspberry Pi 2/¾ и к нему usb конвертер rs485 (например с Alliexpress)

Умный Дом — голосовое управление в три шага. Raspberry + HomeKit., изображение №3 © sun9-44.userapi.com

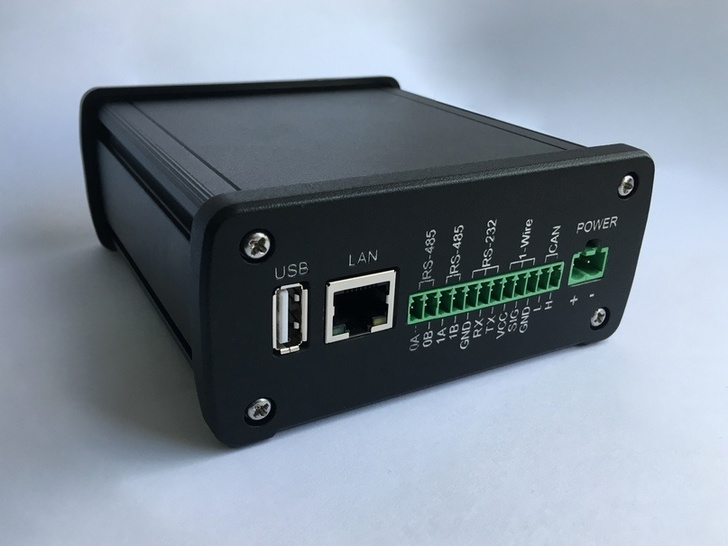

б) Решение рекомендованное для инсталляций на базе модуля Raspberry CM3+ (AntexGate) в промышленном исполнении c 2 двумя встроенными RS485 портами:

Умный Дом — голосовое управление в три шага. Raspberry + HomeKit., изображение №4 © sun9-35.userapi.com

Подключите Ваше устройство на базе Raspberry к питанию и домашней сети желательно патчкордом, а не по wifi.

Соедините RS485 порт Вашего устройства и ПР200/110.

Далее определите IP адрес который выдал Ваш роутер и подключитесь по SSh например через программу PUTTY (по умолчанию логин pi пароль raspberry)

Установите программный продукт node-red для стыковки протокола HomeKit на верхнем уровне и Modbus Rtu на нижнем, смотри инструкцию по установке тут.

Не забудьте сделать Ваш node-red сервисом для автозагрузки.

Установите пакет HomeKit и modbus для node-red

cd ~/.node-red

npm install node-red-contrib-homekit

npm install node-red-contrib-modbus

sudo reboot

Ждем перезагрузки и переходим в браузер «ВАШ IP»:1880 (например 192.168.1.110:1880)

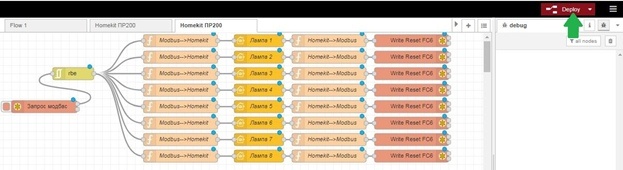

Копируем следующий поток (код во вложении) и вставляем в веб интерфейс «движка» правил node-red

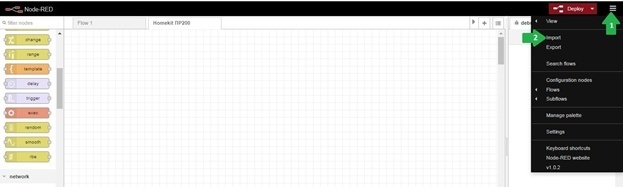

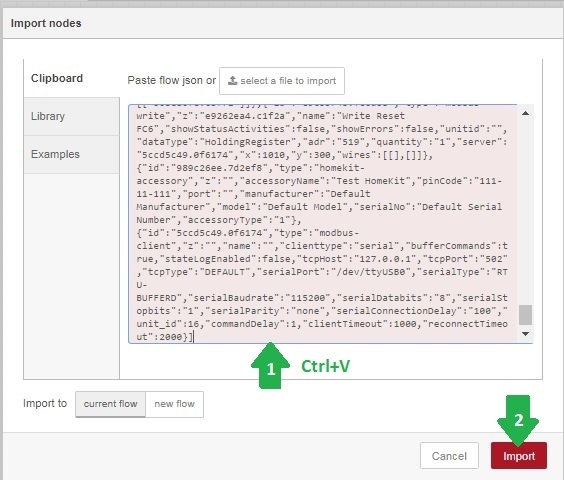

Заходим в Menuàimportàвставляем потокàimport

Необходимо применить поток нажав на кнопку Deploy

В случае неудачи советуем правильно указать RS485 порт в настройках Modbus плагина «Запрос модбас» и «Write Reset FC6» (пример /dev/ttyUSB0).

Для достоверности перезагрузите Ваше устройство SSH à sudo reboot

Настройка приложения на Вашем Apple устройстве довольно простая.

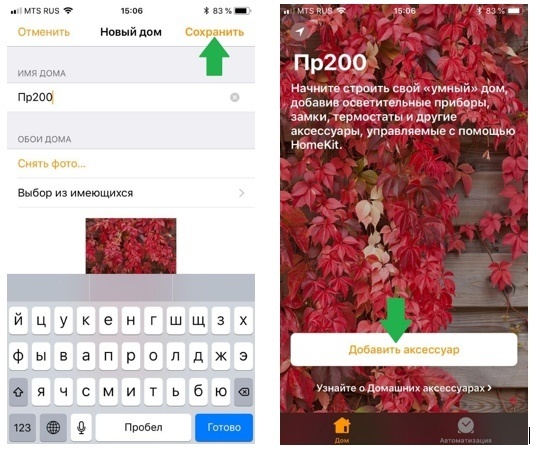

Даем имя нашему дому по желанию, в нашем примере ПР200

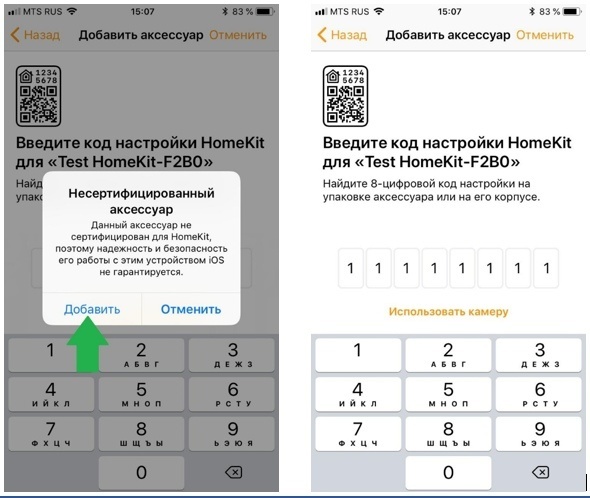

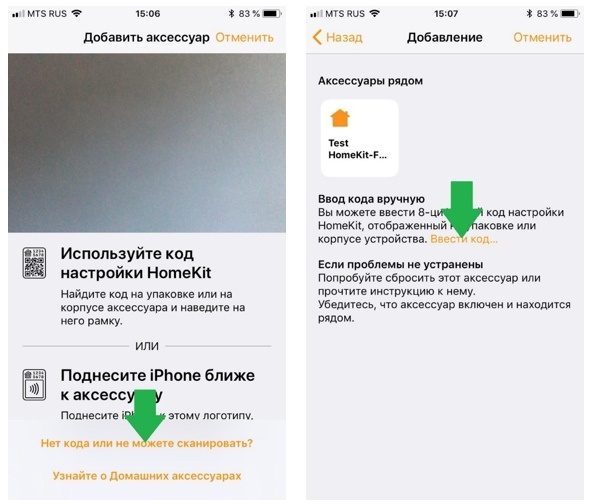

Добавляем и соглашаемся использовать несертефицированный аксессуар

Вводим код доступа, в нашем случае 111 11 111, его можно заменить в настройках Node-red в каждом из аксессуаров HomeKit

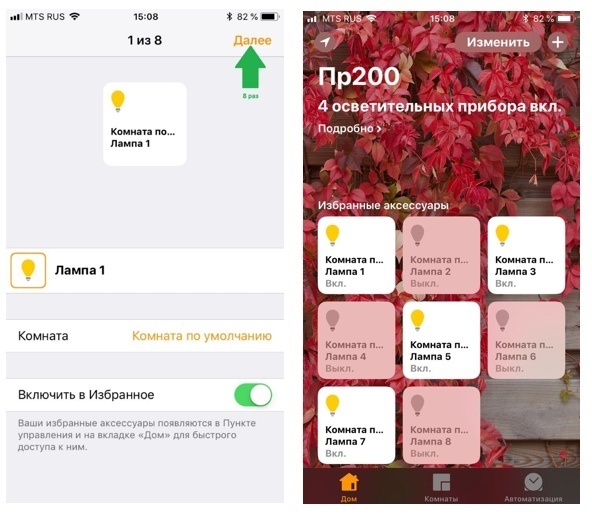

Добавляем все наши лампы в комнаты, это можно сделать позже.

Желаем Вам приятного использования такой недорогой, но очень удобной системы.

Внимание:

Мы не агитируем к коммерческому использованию протокол HomeKit, любые действия противоречащие лицензионному соглашению APPLE по использованию протокола HomeKit разработчик берет на себя!

Все вложения можно скачать на нашей странице ВК

Документация на сайте.
