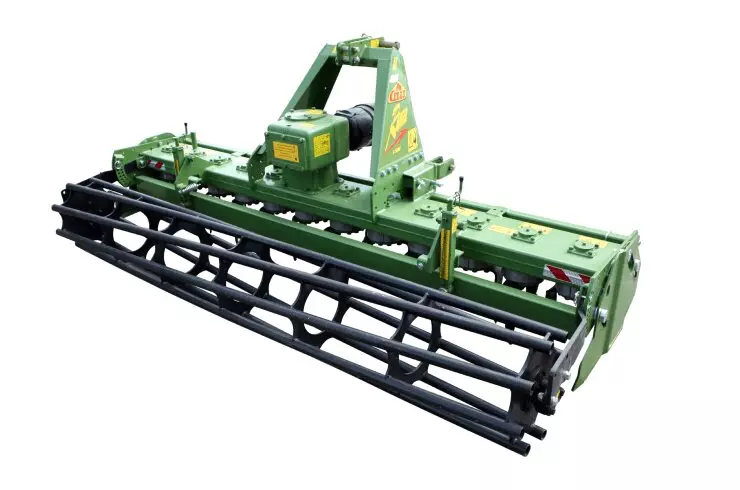

Вертикально — фрезерный культиватор производится в России на заводе Колнаг (МО)

Вертикально — фрезерный культиватор предназначен для проведения предпосевной подготовки полей путем качественного разделения верхнего слоя почвы и последующего прикатывания.

 © kolnag.ru

1. Культиватор использован в различных климатических зонах, произрастает картофель, овощи и другие культуры.
2. Вертикально-фрезерные культиваторы, известные как активные роторные бороны, применяются для осуществления сплошной предпосевной подготовки грунта на глубину 30 см без активного перемешивания горизонтальных слоев почвы. В процессе работы осуществляется выравнивание и прикатывание грунта.
3. Результаты обработки полей существенно влияют на скорость всходов плодовых, овощных культур, картофеля и растений, процент приживаемости и развитие корневой системы, что влияет на урожайность.
4. В настоящее время для предпосевной подготовки полей применяются различные механизированные средства, позволяющие быстро проводить вертикальное рыхление почвы на больших площадях. Фрезерные культиваторы считаются одними из эффективных и востребованных видов навесного оборудования к трактору для подготовки грунта к посевам.

Модели почвообрабатывающей техники

 © kolnag.ru

©Видео с / https://www.youtube.com/embed/GiK7tuz2Amk

©Видео с / https://www.youtube.com/embed/ipPTpsbBHGY

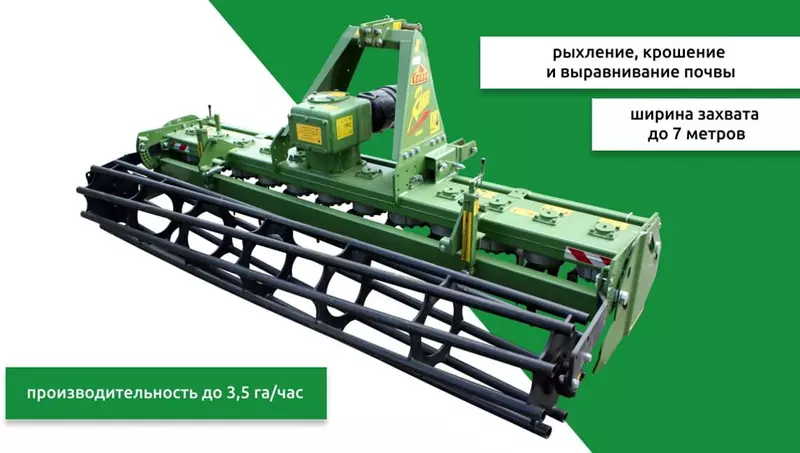

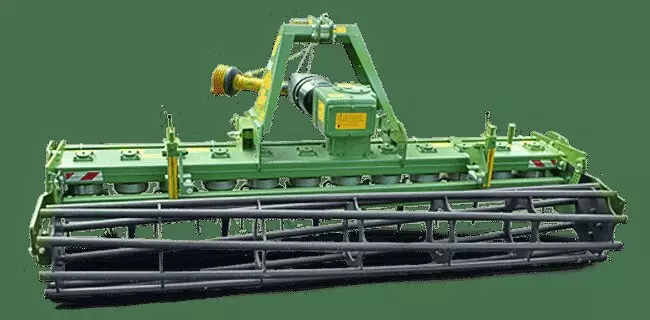

— Вертикально-фрезерные культиваторы Колнаг RANGER / ENERGY / MAXI

Модель культиватора предлагает отличное соотношение цены и качества, делает лидером на рынке сельскохозяйственной техники.

1. Устройство идеально подходит для обработки глинистых и тяжелых почв, предотвращая риск затопления.
2. Эффективно работает с каменистыми грунтами и глубоко обрабатывает почву.
3. Фрезерно — вертикальный культиватор обладает способностью быстро покрывать большие площади, позволяет эффективно подготовить семенное ложе и убрать уплотнения в почве.

Последняя версия модели успешно прошла испытания в тяжелых условиях использования и обладает следующими техническими характеристиками:

1. Культиватор является навесным орудием с тракторами тяговых классов 1,4-3,0. Трактор мощностью не менее 80 л.с. оснащен независимым валом отбора мощности.
2. Устройство оснащено простым редуктором ВОМ, работающим на скорости 540 об/мин, двухскоростным редуктором на 1000 об/мин.
3. Вертикально обрабатывающий культиватор способен работать на глубине от 28 до 33 см. Оснащен плавающими боковыми пластинами и шарнирными нижними тягами.
4. Задний прикатывающий каток почвофрезы регулировать с помощью шплинтов.
5. Устройство оснащено задней выравнивающей балкой, регулируемой с помощью резьбового соединения. В комплекте карданный вал с защитным приспособлением.
6. Центральный замок упрощен и оптимизирован для обеспечения легкого доступа к механическим частям без ущерба для прочности.
7. Центральный замок, соединяющий рычаги и боковые узлы, сделан прочнее и приварен к корпусу устройства. Облегчает и ускоряет снятие боковых узлов для ремонта.
8. Устройство обладает коробчатыми рамами из толстого листового металла, которые дополнительно усилены для повышения жесткости во время работы.
9. Доступна базовая версия с односкоростными боковыми редукторами по привлекательной цене.
10. Модель оснащена новыми задними регулируемыми роликами, прочные и легко регулируются.

 © kolnag.ru

©Видео с / https://www.youtube.com/embed/kZ5v2mkP-po

Технические спецификации вертикально-фрезерного культиватора:

1. Мощность: 110 лошадиных сил
2. Вращения вала отбора мощности на 540 оборотов в минуту
3. Скорость вращения ротора: 324 оборота в минуту
4. Ножи размером 90×12×285 мм
5. Максимальная глубина обработки: приблизительно 28 см
6. Боковые пластины, подстраиваться
7. Шарнирные нижние тяги для легкого монтажа
8. Задний каток с возможностью регулировки с помощью шплинтов
9. Съемные защитные устройства
10. Трехточечная система сцепки
11. Поворотные передние петли почвофрез
12. Ролики с регулировкой штифта
13. Боковые карданные валы с болтовыми защитными устройствами
14. Центральный карданный вал
15. Задние фонари для безопасного движения по дороге
16. Дополнительные опции:4-х скоростной редуктор вала отбора мощности на 540 оборотов в минуту
17. 2-х скоростной редуктор вала отбора мощности на 1000 оборотов в минуту
18. Защита роторов почвофрез от камней
19. Задняя выравнивающая балка с регулировкой с помощью резьбового соединения
20. Передняя выравнивающая балка
21. Гидравлический привод заднего катка
22. Передний глубокорыхлитель
23. Задняя навеска для сеялки (механическая или с гидравлическим приводом)

 © kolnag.ru

©Видео с / https://www.youtube.com/embed/zmtdsYT_sSQ

Дополнительные аксессуары к вертикально-фрезерному культиватору, доступные по запросу:

1. Боковые редукторы 4S на 1000 оборотов в минуту
2. Количество зубьев: 16-19 = 330 оборотов в минуту; 17-18 = 370 оборотов в минуту;
3. 18-17 = 415 оборотов в минуту; 19-16 = 465 оборотов в минуту
4. Комплект сцепного устройства для третьей точки 3-й категории
5. Задние катки
6. Комплект круглой задней пластины ротора
7. Комплект защиты ротора почвофрезы
8. Комплект задней пластины и защиты от камней круглого ротора
9. Комплект плавучей системы
10. Центральное лезвие разрыхления следов
11. Рыхлитель передних следов
12. Комплект гидравлического домкрата регулировки роликов

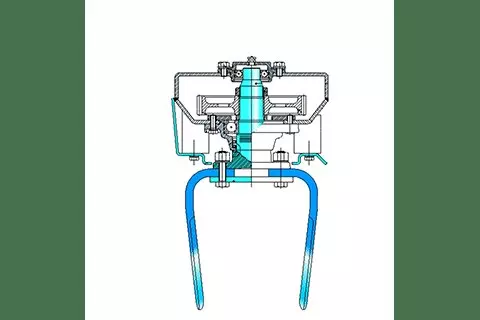

Конструкция и основные узлы вертикально — почвообрабатывающих машин

 © tverkartofel.ru

 © tverkartofel.ru

Сварная масляная ванна для зубчатых передач

 © tverkartofel.ru

Стальные листы толщиной 6 мм, а Energy и Maxi — 8 мм

 © tverkartofel.ru

Расстояние между роторами 25 см

 © tverkartofel.ru

Совмещенные подшипники ротора

 © tverkartofel.ru

Цельнокованые валы роторов

 © tverkartofel.ru

Дифференциальная синхронизация работы роторов

 © tverkartofel.ru

Боковые пластины

 © tverkartofel.ru

Эффективная защита от камней

 © tverkartofel.ru

Прочные жесткие выравнивающие балки

 © tverkartofel.ru

 © tverkartofel.ru

 © tverkartofel.ru

 © tverkartofel.ru

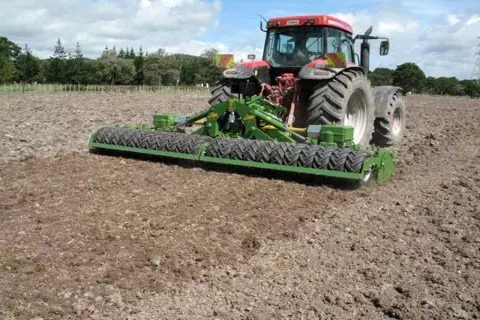

Прикатывающие катки

 © tverkartofel.ru

Опция для быстрой замены ножей

 © tverkartofel.ru

Опция для охлаждения масла

 © tverkartofel.ru

Гидравлический привод прикатывающего катка

Оснащены фрезами, выполняют следующие функции:

1. Локальное рыхление целинного грунта,
2. Глубинная аэрация грунтового основания,
3. Устройство гребней формирования грядок.

Культиваторы используются подготовки почвы перед посадкой картофеля, подсолнечника, сахарной свеклы, кукурузы и корнеплодов, плодово-овощных культур.

Модификации культиваторов позволяют установить фрезы равномерно, с минимальным расстоянием, обеспечивает сплошное рыхление грунтового основания. Эффективно измельчать корни сорных трав и кустарников.

Культиваторы для одновременного удобрения почвы и выполняют окучивание картофельных полей. Изменять ширину борозды и глубину обработки земли, использовать агрегаты в различных условиях. Делает вертикально-фрезерные культиваторы универсальными сельскохозяйственными машинами и существенно расширяет применения. Почвофрезы отличаются от типов сельскохозяйственной техники по ряду особенностей.

Используют плоскорежущие лапы или саблевидные резаки, закрепленные на упругое основание к валу. Фрезы активно приводятся в движение при помощи редукторов. Благодаря интенсивному вращению, стальные фрезы практически не блокируются или деформируются при столкновении с твердыми предметами или при работе в грунтах повышенной плотности. Фрезерные культиваторы на полях с перепадом рельефа до 7-10 см на 1 метр.

Агрегатированы с тракторами, оснащенными валом отбора мощности (ВОМ). Обеспечить нормальную переработку сорных растений с корнями, почвофрезы используются в комбинации с плоскорежущими инструментами и стерневые машины. Фрезерные культиваторы, представленные на рынке, классифицируются на различные типы в зависимости от технических характеристик, функциональных параметров, габаритных размеров и критериев.

 © kolnag.ru

Решение обеспечивает максимальное сопротивление изгибу и гарантирует надежное зацепление зубчатых колес, обеспечивает долгий срок службы зубчатым передачам. Нет необходимости в усиливающих балках от 3-х точечной навески до краев вертикально-фрезерной машины.

В конструкции используются стальные листы толщиной 6 мм, а для моделей Energy и Maxi — 8 мм.

Расстояние между роторами составляет 25 см, оптимальным для обеспечения хорошего измельчения почвы и снижения вероятности забивания при работе на влажной почве. Для верхних подшипников предусмотрена дополнительная смазка. Стальная защита верхних подшипников помогает снизить поток масла снизу, оснащает вертикально-фрезерные культиваторы точками смазки сверху.

Роторы оборудованы совмещенными подшипниками, гарантирует идеально ровное положение активной бороны при нагрузках. Валы роторов изготовлены из цельного кованого металла. Дифференциальная синхронизация работы роторов эффективно снижает вибрации и снижает риск застревания камней.

Внедрение в эксплуатацию вертикально-фрезерных культиваторов для почвообработки

Процесс внедрения в эксплуатацию осуществляется высококвалифицированными специалистами сервисной службы компании ООО «КОЛНАГ». Предоставляется подробное руководство пользователя на русском языке и полный каталог запасных частей с соответствующими схемами. В случае необходимости, гарантируем оперативную консультацию по электронной почте, каналы связи WhatsApp и телефонию, экстренный выезд на место для решения возникших проблем.

Срок гарантийного обслуживания составляет 12 месяцев и предоставляется без дефектов в конструкции и производственных ошибках, за исключением случаев естественного износа (потертости на деталях транспортеров и рабочих органов, контактируют с картофелем/землей, дефекты лакокрасочного покрытия и аналогичные проблемы, возникшие после серьезных сбоев в сети). Вопросы или дополнительная информация, не стесняйтесь обращаться. Всегда готовы помочь в использовании культиватора для сельского хозяйства.

Инновационная конструкция, состоящую из различных функциональных элементов. Обладает широким диапазоном рабочей ширины обработки, варьирующейся от 1200 до 7000 мм, в зависимости от количества секций и фрез.

Производительность сельскохозяйственной техники составляет от 0,7 до 3,5 Га/ч.

Для выбора вертикально-фрезерного культиватора предварительно разработать бизнес-план и учесть планируемую урожайность сельхозугодий, площади. Расчётные параметры предъявляются в виде технического задания поставщику, подбирает агрегат с интересующими характеристиками.

Конструкция культиватора включает стальную раму, изготовленную из прямоугольных профильных труб. Присутствует сцепное устройство для агрегатирования с трактором и шасси для обеспечения удобства транспортировки фрезерной машины. Из блоков с рабочими органами, фрезы крепятся на рабочем валу попарно. Расстояние между секцией фрез служит для рыхления грунта между рядами грядок. Компоненты фрезерных культиваторов включают цепной редуктор, обеспечивает передачу усилия на приводной вал с фрезами.

 © kolnag.ru

Для безопасного рыхления грунта и предотвращения дисперсии комков земли из-под линии реза применяются защитные кожухи. Изготавливаются из листового металла с порошковым покрытием и легко заменяются в случае физического износа. Избежать простоя техники в условиях интенсивной эксплуатации, рекомендуется приобрести комплект запчастей и расходных материалов для почвофрез.

Фрезы легко снимаются, утилизируются и заменяются на новые, позволяет быстро восстановить работоспособность культиватора без обращения в сервисный центр. На рынке представлен огромный выбор вертикально — фрезерных культиваторов, свидетельствует о популярности и востребованности в сельском хозяйстве.

В зависимости от предназначения, фрезерные культиваторы для сельского хозяйства подразделяются на категории.

Для создания борозд при посадке картофеля

Традиционные культиваторы, оснащенные отсеками с парами фрез. Расстояние между соседними блоками с рабочими инструментами выбирается, между рядами посадки образовывалась полоса.

Особенности модели: обычно секции с фрезами закрепляются на фиксированном расстоянии друг от друга и не могут регулироваться, но существуют модели с подвижными стремянками и регулировочными винтами, позволяющими изменять ширину между соседними бороздами.

Виды: формирования борозд, с непрерывным валом для возможности установки дополнительных фрез на одинаковом расстоянии друг от друга полной обработки необработанных грунтов.

Оснащены большими фрезами, позволяют глубоко проникать в грунт и создавать гребни.

Одной из особенностей культиваторов является регулировки между гребнями заменой секций с фрезами. Позволяет адаптировать фрезерную машину под требуемую ширину и глубину обработки грунта. Рабочие органы разного диаметра, влияет на глубину обработки.

Для внесения удобрений, культиваторы дополнительно оснащаются диспенсерами с резервуарами для хранения жидких удобрений. Распыление удобрений осуществляется после рыхления почвы и образования гребней.

Культиваторы разделены на подвидов в зависимости от количества секций и глубины обработки грунта почвофрезой. От 1 до 6 секций и обрабатывать грунт на глубину от 200 до 350 мм.

Примером модели вертикально-фрезерного культиватора для сельского хозяйства является Celli Ranger 300. Эта модель обладает сплошной или гребневой обработкой почвы и может быть оснащена встроенным резервуаром или совместно с самоходной техникой.

Особенности модификации: популярные модели сельскохозяйственной техники в России, легко сочетается с различными российскими культиваторами, отличается экономичностью и надежностью, гидравлический привод позволяет избежать необходимости снятия культиватора при транспортировке.

 © kolnag.ru

Шарнирное соединение обеспечивает складывания и поворота вертикально-фрезерного агрегата для достижения транспортных размеров.

Подвиды: классифицируются по мощности двигателя — от 60 до 100 л.с., количеству приводных колес и возможности сочетания с другими типами навесного оборудования. Тракторы оснащены фаркопом и петлей страховочной цепи. Обеспечивают тяговое усилие до 1,4-1,6 и имеют мощность двигателя до 250 л.с.

Особенности модификации: Улучшенная версия предлагает мощность до 150 л. с., что обеспечивает эффективную обработку почвы и создание гребней с помощью фрезерного культиватора шириной до 4000 мм.

Двигатель связан с редуктором навесного оборудования, обеспечивая вращение фрез и прорезку грунта плотности.

Подвиды: Тракторы классифицируются по типу сцепки и максимальному крутящему моменту, повышает скорость вращения фрезы. Примеры моделей: Celli Ranger 300. Мощные колесные машины, которые быстро рыхлят почву и создают гребни с помощью фрезерных культиваторов шириной до 6 м. Мощность двигателя может достигать до 310 л. с. Особенности модификации: Шарнирная сцепка с многофункциональным шлейфом обеспечивает движение в рабочем или транспортном положении, складывание техники с использованием гидравлического привода и привод фрез на секции.

Подвиды: Разделение по мощности двигателя — от 200 до 310 л. с., скорости движения в комплекте с культиватором — до 12-16 км/ч, влияет на производительность машины при подготовке борозд для плодово-овощных культур.

Гусеничные транспортные средства редко используются из-за сложности и дороговизны обслуживания и транспортировки. На заболоченных грунтах, механизаторы сочетают вертикальные культиваторы с гусеничными машинами.

Для выбора подходящего устройства для обработки почвы под посадку плодово-овощных культур составить подробное техническое задание и учесть следующие критерии для модели: заявленная производителем производительность, качество и прочность фрез, соответствующие физико-механическим характеристикам грунта, мощность, соответствующая фрезерному культиватору, отсутствие следов износа на раме, заводское покрытие антикоррозионным составом на рабочих органах, герметичность соединений гидравлической системы с новыми прокладками, свободное вращение ступиц шасси на оси с помощью подшипников, и полная комплектация, соответствующая паспорту качества почвофрезы.

 © kolnag.ru

Расшифровка технических терминов и понятий:

— Предпосевная подготовка полей: процесс обработки почвы перед посевом сельскохозяйственных культур с целью создания оптимальных условий роста и развития растений.

— Разделка пласта: осуществление более глубокого проникновения орудий в почву для рыхления и внесения питательных веществ.

— Прикатывание: процесс уплотнения верхнего слоя почвы после обработки для создания более благоприятных условий всхожести семян и развития корневой системы растений.

— Почвенно-климатические зоны: географические области, где наблюдаются определенные условия почвы и климата, влияющие на возможности возделывания определенных культур.

— ВОМ (вал отбора мощности): устройство для передачи мощности от двигателя к механизмам фрезерной почвообрабатывающей техники.

— Редуктор: устройство, которое позволяет изменить скорость вращения вала.

— Ротор: вращающаяся часть, в данном случае основная рабочая часть культиватора.

— Шплинт: металлический стержень, используется для фиксации и регулировки некоторых узлов.Карданный вал: устройство, предназначенное для передачи вращающегося движения от одного механизма к другому

— Фрезы: рабочие органы культиватора, предназначенные для прорезки и рыхления грунта.

— Гребни: выступы на поверхности почвы, образованные прорезки и поднятия грунта фрезами.

— Секции: части культиватора, в которых расположены фрезы и заменены для регулировки между гребнями.

— Удобрения: вещества, содержащие питательные элементы, вносятся в почву для повышения ее плодородия.

— Диспенсеры: устройства, предназначенные для распыления жидких удобрений.

— Резервуары: емкости, используемые для хранения жидких удобрений распыления.

— Рыхление почвы: процесс разрыхления и размягчения грунта с целью улучшения структуры и доступа кислорода и влаги до корневой зоны растений.

— Сплошная обработка почвы почвофрезой: процесс обработки всей площади почвы без оставления не рыхлённых участков. Включает прорезку гребней и рыхление земли на всей обрабатываемой площади.

— Междурядная обработка земли: метод обработки почвы, при котором рабочие органы фрезерной машины проходят между рядами посадок или культурных растений. Позволяет вертикально-фрезерным почвообрабрабатывающим машинам рыхлить грунт и уничтожать сорняки, не повреждая растения.

— Агрегатирование с трактором: процесс соединения культиватора с трактором выполнения почвообрабатывающих операций. Трактор предоставляет энергию и тягу работы культиватора.

— Предпосевная культивация грунта почвофрезой: обработка почвы перед посевом или посадкой растений. Это включает рыхление, удаление сорняков и улучшение структуры почвы для обеспечения оптимальных условий для роста растений.

— Подготовка почвы под посадку картофеля: специальная обработка почвы, проводимая перед посадкой картофеля. Включает рыхление, создание гребней и подготовку оптимальной структуры почвы для роста и развития картофеля.

— 4 рядный культиватор: тип почвофрезы, оснащен четырьмя рабочими рядами. Позволяет обрабатывать четыре ряда посадок или культурных растений одновременно, увеличивая производительность и эффективность работы.

— Вертикально фрезерные почвообрабатывающие машины: машины, которые используют вертикальные фрезы обработки почвы. Фрезы проникают в грунт и рыхлят, создавая оптимальную структуру роста растений.
