Одна из самых распространенных задач в автосервисе — ремонт коробки передач грузового автомобиля. Сложность этой задачи кроется в значительной массе агрегата, отсутствии свободного пространства, и сложностью обратной установки коробки передач. Домкраты, самодельные тележки и случайные подпорки здесь не просто неудобны, они создают прямой риск для механика, автомобиля и самого агрегата.

«ООО ПРОМСПЕЦМЕТ» реализовала проект хорошего ножничного подъемника для автосервиса. Это удобный рабочий инструмент, который сокращает время монтажа и демонтажа КПП или других агрегатов грузового транспорта, облегчает позиционирование и делает результат предсказуемым.

Рассматриваемая модель гидравлического подъемника рассчитана на работу с весом до 500 кг и оптимизирована для установки в смотровой яме. Компактные габариты платформы 900×550 мм, встроенная гидростанция, электрогидравлический привод и микроконтроллерное управление позволяют применять подъемник в грузовых автосервисах, ремонтных мастерских, транспортных предприятиях и технических центрах с ограниченным рабочим пространством.

Габариты и конструкция

Универсальное оборудование далеко не всегда удобно в реальном автосервисе. Если конструкция слишком широкая, подъемник мешает механику перемещаться по яме. Если слишком высокая — не позволяет нормально работать под автомобилем. Если гидростанция вынесена в отдельный блок, приходится искать место для ее установки и защищать соединительные магистрали.

В представленной модели габариты оптимально рассчитаны для эксплуатации в смотровой яме. Подъемник занимает ограниченное пространство и при этом обеспечивает необходимую рабочую высоту и устойчивость платформы. Встроенная гидростанция делает компоновку более аккуратной: не требуется размещать рядом отдельную емкость для рабочей жидкости, насосный блок и дополнительные соединения.

Кроме того модель подъемника оснащена колесной базой, для простоты эксплуатации и перемещения внутри помещений. Даже один сотрудник справится с позиционированием и фиксацией в нужном положении.

Для установки ножничного подъемника предусмотрены специальные проушины. Они упрощают размещение оборудования в яме и позволяют организовать надежное крепление конструкции. При работе с грузом используются распорки, фиксирующие подъемник относительно стенок смотровой ямы. Благодаря этому оборудование сохраняет устойчивое положение во время подъема, опускания и позиционирования.

Во время демонтажа коробки нагрузка не всегда прикладывается строго по центру платформы. Механик может немного сместить агрегат, а при разъединении КПП и двигателя возникает дополнительное усилие. Правильно установленные распорки помогают компенсировать такие воздействия и уменьшают вероятность нежелательного перемещения подъемника.

Безопасность эксплуатации

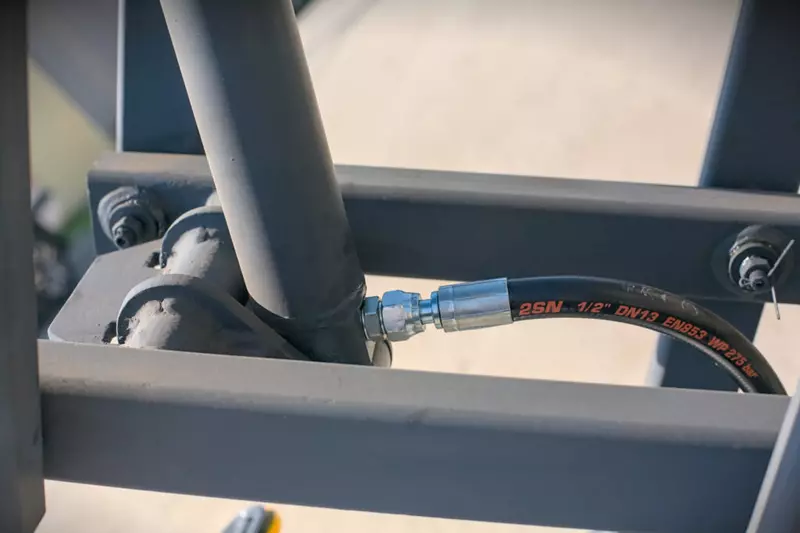

Одна из главных опасностей любого гидравлического оборудования — потеря давления из-за повреждения магистрали. Поэтому в конструкции установлен разрывной клапан, защищающий платформу от неконтролируемого падения при разрыве рукава высокого давления или другой неисправности гидросистемы.

Верхнее положение контролирует концевой выключатель. При достижении заданной точки он автоматически отключает привод и не позволяет механизму продолжать движение.

На корпусе также предусмотрены крепления для заземления. Электрооборудование должно подключаться в соответствии со схемой изготовителя, а состояние защитного проводника необходимо проверять при вводе в эксплуатацию и во время планового обслуживания.

В данной модели ножничного подъемника не используется внешняя рамка безопасности. Такое решение связано с габаритами оборудования и особенностями рабочей зоны в смотровой яме.

Настройка и управление

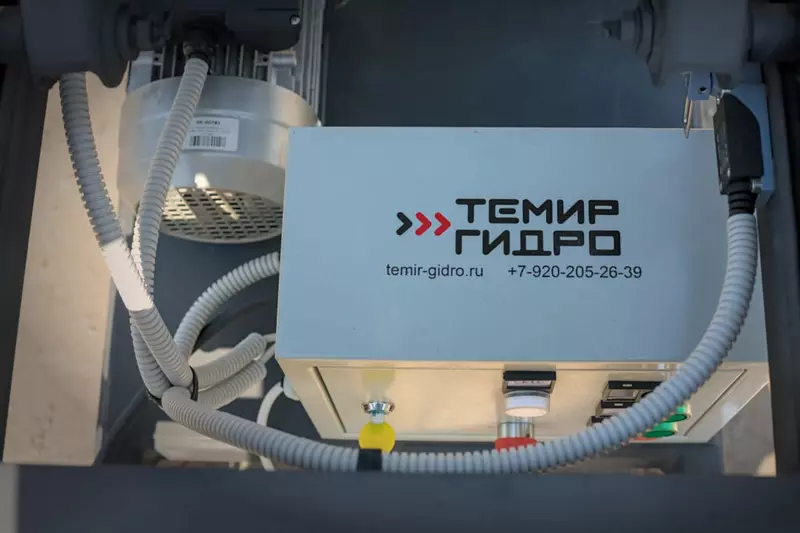

Щит управления ножничным подъемником выполнен с использованием микроконтроллера. По сравнению с простой релейной схемой это дает больше возможностей для настройки, диагностики и расширения функций оборудования. Прошивка контроллера позволяет регулировать различные параметры работы: логику включения привода, обработку сигналов концевых выключателей, задержки, предупреждения, взаимодействие с дополнительными датчиками и алгоритм блокировки при перегрузке.

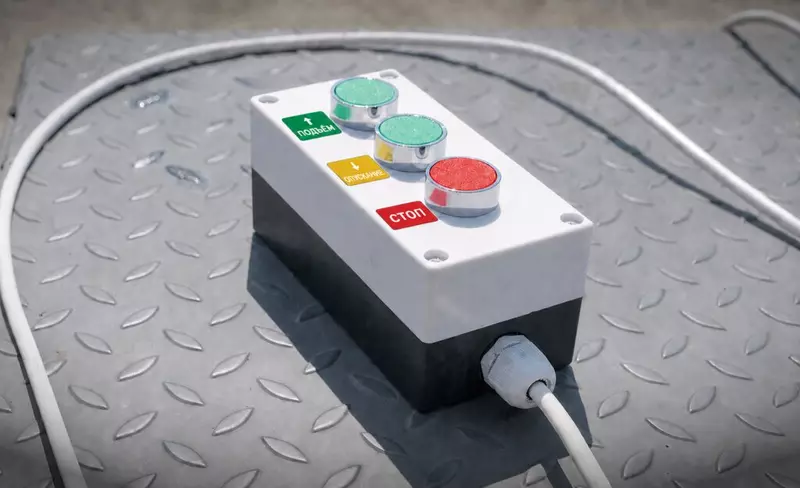

В базовом варианте оператор управляет подъемом и опусканием с щита управления. Дополнительный пульт управления, может оснащаться регулятором скорости или индикаторами состояния. Это помогает выбрать удобный темп движения платформы и сразу видеть, готово ли оборудование к работе, достигнуто ли крайнее положение или сработала защитная блокировка.

По желанию заказчика возможна установка световой индикации, которая включается во время работы подъемника. Сигнальный маяк хорошо заметен другим сотрудникам сервиса и предупреждает, что в смотровой яме перемещается тяжелый агрегат. Такая опция особенно актуальна для ремонтных зон, где одновременно работают несколько механиков.

Подключение тензодатчиков дополнительно расширяет возможности системы. Контроллер может отображать текущую нагрузку, сравнивать ее с допустимым значением и запрещать подъем при перегрузке. При интеграции с программным обеспечением данные можно сохранять для внутреннего учета, анализа загрузки оборудования и контроля технологических операций.

Заказать ножничный подъемник

В компании ПРОМСПЕЦМЕТ, вы всегда можете заказать ножничный подъемник с необходимыми параметрами. Проектирование, разработку и монтаж гидравлического оборудования проведут самые опытные специалисты.
