ООО «Челябинский завод электрооборудования» (ЧЗЭО) реализовал энергопроект для одного из ведущих производителей цемента Южного Урала. Специалисты ЧЗЭО выполнили полный комплекс работ, обеспечивших замену ключевого узла энергосистемы: спроектировали, изготовили, доставили на объект заказчика новое распределительное устройство 10 кВ (РУ-10 кВ), а также демонтировали прежнее оборудование, провели монтаж и пусконаладку нового. Современное распредустройство обеспечит надежное питание технологических линий и снизит риски внеплановых простоев производства строительных материалов.

Комплектация

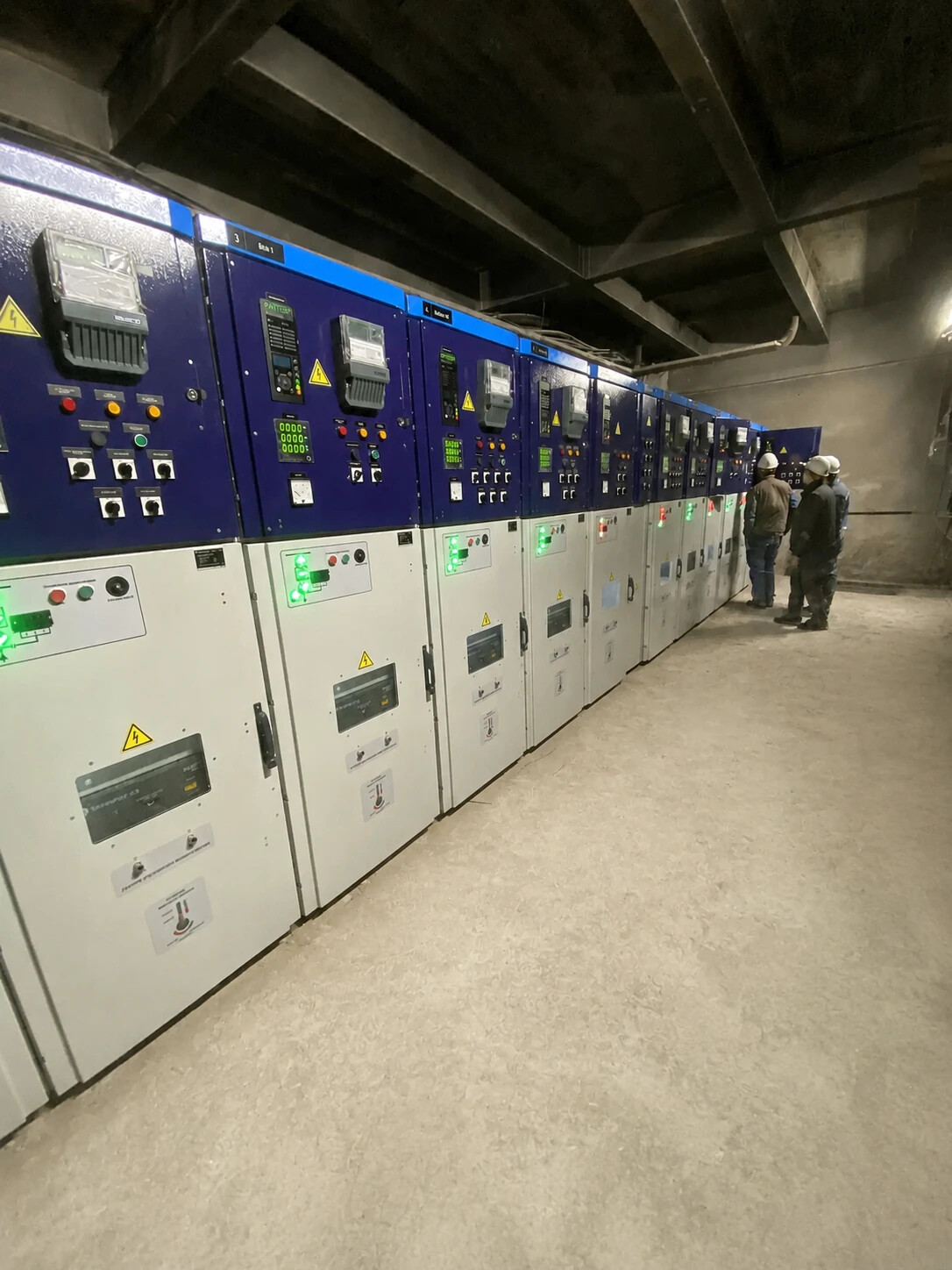

Распределительное устройство выполнено на базе 12 ячеек КРУ Элион. Конструктив ячеек и степень защиты IP соответствуют категории размещения, рекомендованной ПУЭ для пыльных производств категории «Б». По запросу Заказчика КРУ Элион укомплектованы вакуумными выключателями Systeme Electric. Такое решение призвано сохранить единообразие парка комплектующих и обеспечить их полную взаимозаменяемость.

Релейная защита и автоматика реализована на базе современных микропроцессорных устройств российского производства. Ряд ячеек КРУ, питающих асинхронные электродвигатели большой мощности, имеет опцию дистанционного управления выкатным элементом. Также в состав поставки входят шкаф оперативного тока и пульт дистанционного управления.

Монтаж и пусконаладка

Весь объём монтажных и пусконаладочных работ был выполнен специалистами ЧЗЭО в течение трёх дней. Выездная бригада электромонтажного участка в составе 8 человек осуществила:

• демонтаж двух секций распределительной подстанции (РП);

• монтаж 12 ячеек КРУ Элион и шинных переходов;

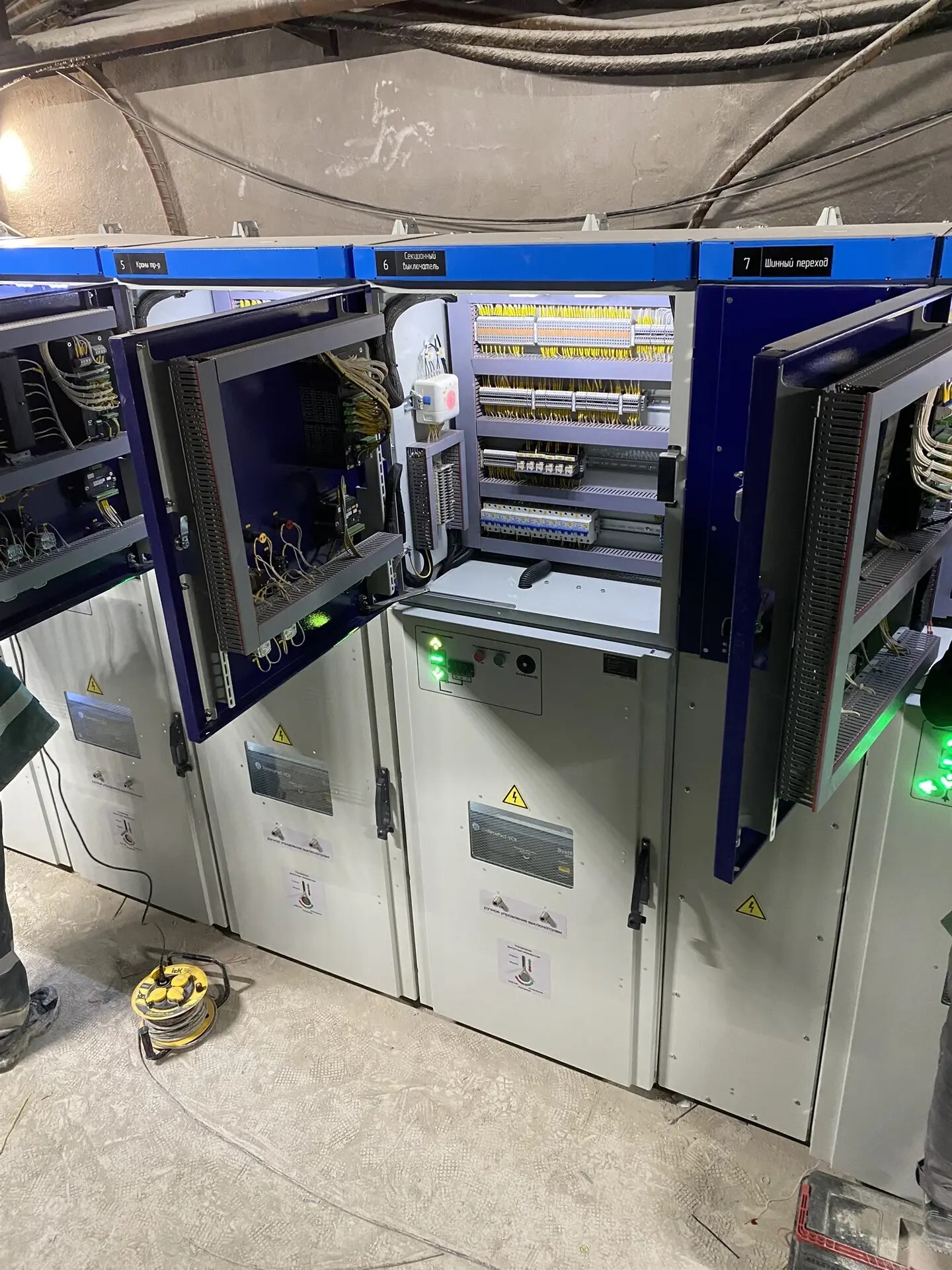

• установку выкатных элементов и монтаж магистральных шин;

• подключение отходящих кабельных линий и монтаж концевых и соединительных муфт;

• монтаж внешнего контура заземления;

• установку и расключение шкафов ШОТ и ПДУ;

• расключение межпанельных связей;

• изготовление кабельных перемычек МКЭШ для управления вакуумными выключателями через пульт дистанционного управления.

Пусконаладочные работы включали испытание обеих секций РП повышенным напряжением промышленной частоты, отработку защит, замеры сопротивления шинной сборки и кабельных линий.

Монтаж оборудования был выполнен в установленные сроки, несмотря на сложности, обусловленные особенностями площадки. Среди них:

• ограниченная площадь монтажной зоны;

• минимальные зазоры между оборудованием и стенами;

• перепад между уровнем пола помещения и дверным проемом — 1,5 метра.

Для перемещения ячеек КРУ был задействован манипулятор, для безопасного спуска оборудования внутрь подстанции использована дополнительная такелажная оснастка.

«Три дня на полную замену распредустройства — от демонтажа до подачи напряжения — это результат опытности нашей бригады. Мы работаем на самых разных площадках, поэтому задачи, требующие филигранной точности, для нас не в новинку», — комментирует Руководитель ОТК и сервисной службы ЧЗЭО Андрей Банин.

После завершения работ специалисты ЧЗЭО провели обучение персонала Заказчика — инженеры разъяснили порядок оперативных переключений и особенности работы с дистанционным управлением выкатными элементами КРУ.
