Если вы хоть раз стояли рядом с ремонтником, который пытается открутить прикипевшую буксу гидроцилиндра диаметром 300-500 мм, вы знаете эту картину. Длинный рычаг, кувалда, иногда — горелка на подогрев, и немая надежда, что резьба выдержит.

Часто не выдерживает. Один неудачный удар — и резьбу срывает, шток гнётся, а корпус цилиндра, который ещё пять минут назад можно было отремонтировать за копейки, отправляется прямиком в металлолом. Мастера с многолетним стажем скажут вам честно: это не исключение, а рутина почти любого ремонтного участка, где обслуживается гидравлика экскаваторов, самосвалов и другой тяжёлой техники.

Но есть проблема ещё глубже, чем прикипевшая резьба. Иногда цилиндр банально нечем закрепить.

Классический стенд держит цилиндр за проушины. А если их нет?

Любой стандартный ремонтный стенд для гидроцилиндров — вроде тех, что применяются на большинстве сервисных участков, — работает по одной и той же схеме: цилиндр укладывается на раму горизонтально, а фиксируется он не за корпус, а за проушины — крепёжные ушки на штоке и на гильзе. Одна опора держит проушину штока, другая — проушину гильзы, и только между этими двумя точками возникает жёсткая база, способная выдержать момент в десятки и сотни килоньютон-метров, когда гайковерт срывает буксу.

Схема рабочая — пока у цилиндра действительно есть обе проушины. А на практике так бывает не всегда. Немало гидроцилиндров — телескопические, плунжерные, встроенные во фланцевые узлы техники, крепящиеся через цапфы или напрямую в раму механизма — имеют только одну проушину, а то и вовсе не имеют ни одной. Держать такой цилиндр в горизонтальном стенде попросту не за что: с одной стороны опору поставить некуда, и вся конструкция при откручивании буксы начинает проворачиваться или срываться с опор вместе с усилием гайковерта — вместо того чтобы страгиваться сама букса.

В итоге ремонтники либо вообще отказываются брать такой цилиндр в работу на стенде, либо возвращаются к тому же рычагу и кувалде — просто потому что закрепить деталь иначе не получается.

Решение — держать не за проушину, а за сам корпус

Именно эту проблему в Иркутском заводе промышленной гидравлики (ИРМАШ) закрыли вертикальным стендом СОГ-500В. Логика в самой компоновке: если проушины может не быть, значит, крепление не должно на неё полагаться в принципе. Вертикальная схема зажимает цилиндр не за ушко на конце, а за сам корпус — по внешнему диаметру, в диапазоне от 200 до 500 мм, с высоким зажимным усилием, которое надёжно удерживает деталь при любой ориентации проушин или их отсутствии.

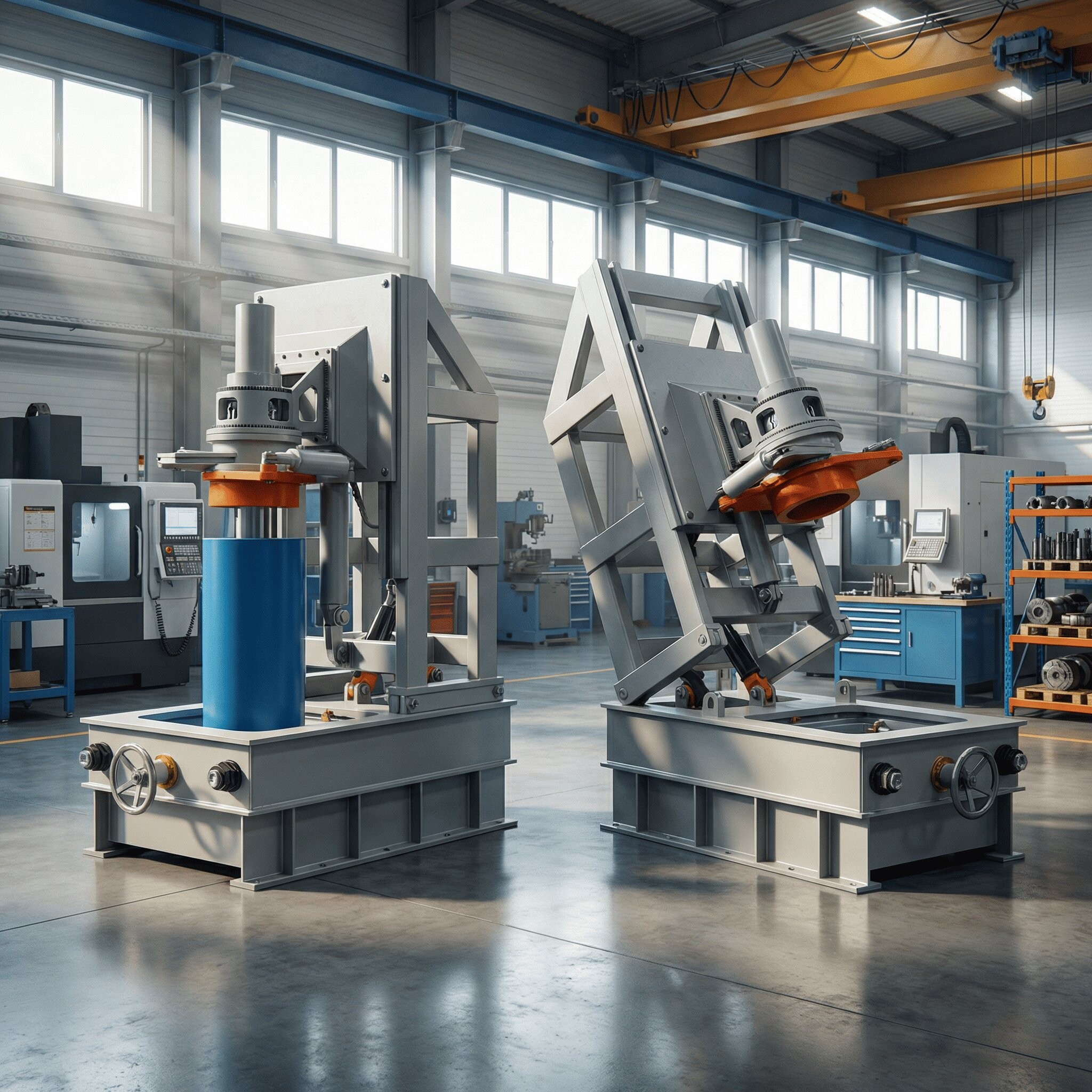

Цилиндр подаётся сверху грузовой талью, верхняя рама отклоняется на 27,5°, чтобы завести деталь в зажим, — никакого закатывания по полу и подгона под опоры проушин. Дальше в дело идёт узел предварительного срыва: он поворачивает прикипевшую буксу на фиксированный угол за один ход гидроцилиндра, без единого удара, только нарастающим усилием. Затем узел окончательного откручивания через гидромотор-редуктор и упругую муфту передаёт момент на сменную коронку, которая полностью выкручивает буксу без перекоса. Максимальный крутящий момент — до 111 кН·м, и всё это без нагрева горелкой и без риска, что деталь провернётся в опорах из-за отсутствующей проушины.

А как же горизонтальные стенды — они больше не нужны?

Нужны, просто под другую задачу. У ИРМАШ в линейке есть и горизонтальный стенд — он закрывает свою нишу: длинные цилиндры до 12 метров и диаметром до 800 мм, где деталь физически укладывается на многометровый пролёт и обслуживается по всей длине, а обе проушины на месте и работают как штатная база. Для таких габаритов горизонтальная схема остаётся разумным выбором.

Вертикальный СОГ-500В решает другую, более узкую и при этом массовую задачу: буксы диаметром 200-500 мм на цилиндрах, где проушина может отсутствовать или быть только одна, — а таких в парке спецтехники немало. Плюс банальное удобство оператора: буксу, оправку и зону зацепления коронки видно сверху, а не сбоку с вывернутой шеей — совмещать зубья коронки с пазами оснастки в разы проще.

Что это меняет на практике

Ручная разборка прикипевшей буксы 300-500 мм с рычагами, нагревом и парой неудачных попыток обычно съедает от двух до четырёх часов — и не факт, что закончится успехом, особенно если закрепить цилиндр толком не за что. На стенде та же операция укладывается в несколько минут: узел срыва отрабатывает за один-два хода гидроцилиндра, дальше гидромотор доводит дело до конца без остановок на прогрев металла и без риска сорвать деталь с опор.

Для ремонтных цехов спецтехники это меньше простоя оборудования. Для сервисных мастерских, куда приходят цилиндры разных производителей и разной конструкции проушин, — возможность взять в работу деталь, которую раньше приходилось откладывать «на потом» из-за нечем закрепить.

Коротко в цифрах

Обычная, в общем-то, история про то, как смена точки крепления — с проушины на корпус — закрывает целую категорию цилиндров, которые раньше просто некуда было поставить на ремонт.
