Российские радары военно-морской базы Тартус

  •  © diana-mihailova.livejournal.com

Каста-2Е2 (39Н6) — российская подвижная трёхкоординатная радиолокационная станция дециметрового диапазона кругового обзора дежурного режима. Предназначена для контроля воздушного пространства, определения координат и опознавания воздушных целей, в том числе на предельно малых высотах, их трассовых характеристик и выдачи их координат и параметров движения на системы управления ПВО (РТВ, ЗРВ, ИА), ВВС и войскового ПВО, причём одновременно на двух потребителей по радиоканалам и/или кабельной линии связи, а на еще одного — с цифро-аналоговым сопряжением. Третья координата (высота полёта цели) оценивается на основании обнаружения цели в нижнем луче, в верхнем луче или в обоих; точность оценки высоты полёта истребителя (в среднем для всех высот и дальностей) — 900 м. Может также использоваться как РЛС управления воздушным движением и контроля воздушного пространства в аэродромных зонах.

  •  © upload.wikimedia.org

«Подлет-К1» (48Я6-К1) — мобильный маловысотный радиолокационный комплекс обнаружения аэродинамических и баллистических объектов. Комплекс разработан концерном ПВО «Алмаз-Антей». В 2009 г. велось создание опытного образца. Испытания опытного образца РЛС начаты в 2010 г. Первые поставки РЛС «Подлет-К1» войскам ПВО начаты в 2015 г. Твердотельная (ФАР) трехкоординатная РЛС кругового обзора S-диапазона обнаружения и сопровождения целей на малых и предельно малых высотах в условиях естественных и поставленных помех. РЛС обеспечивает:

— автоматическое обнаружение, определение координат, захват и сопровождение любых аэродинамических целей в том числе и малозаметных;

— определение государственной принадлежности;

— выдача информации о целях внешним потребителям (системам управления, ЗРК и т. п.).

ТТХ РЛС :

Диапазон частот излучения — сантиметровый

Количество одновременно обнаруживаемых целей — 200 (количество выдаваемых за обзор трасс)

Дальность действия: — 10-200 км- 10-300 км (доп.режим)

Высота обнаружения целей максимальная — 9 км (10 км — доп.режим)

Зона обнаружения: — по азимуту — 360 град

— по углу места — от -2 до +25 град (от -7 до +12 град в доп.режиме)

Скорость целей — до 4400 км/ч

Точность измерения координат цели: — по дальности — 200 м

— по азимуту — 1.6 град

Период обзора пространства — 5 и 10 сек

Коэффициент подавления отражений от местных предметов — 50 Дб

Время развертывания (свертывания) средств комплекса — 20 мин

Время включения РЛС — 3 мин

  •  © imgprx.livejournal.net

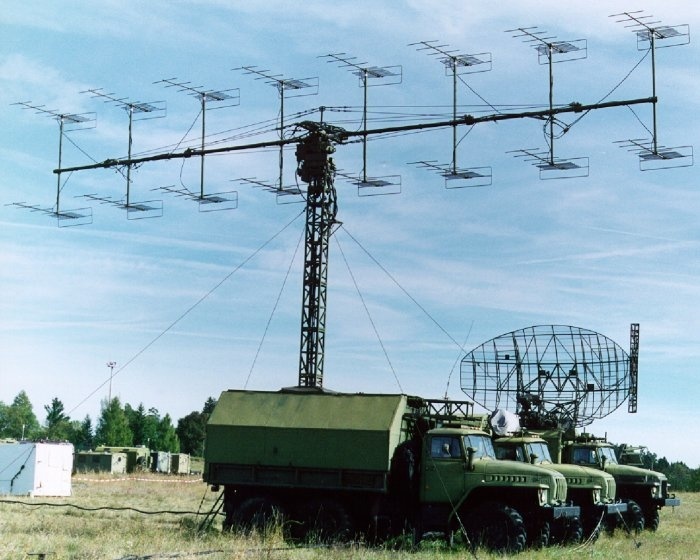

П-18 «Терек» (1РЛ131) — мобильная двухкоординатная радиолокационная станция кругового обзора метрового диапазона волн. Прототипом РЛС П-18 является РЛС П-12НА (модернизированный вариант РЛС дальнего обнаружения самолётов П-12 «Енисей»).П-18 была создана на основе РЛС П-12МП путём перевода её аппаратуры на новую элементную базу. Одновременно было проведено сопряжения РЛС с созданной к тому времени новой радиолокационной системой опознавания государственной принадлежности самолётов «Кремний-2М». После успешных испытаний новая РЛС П-18 в 1971 году была принята на вооружение Советской армии.В России последние поставки П-18М осуществлены в 2007 году.

Основные характеристики РЛС П-18

Дальность обнаружения МиГ-21 (в помехах):

на высоте 500 м — до 60 (40) км

на высоте 10000 м — До 180 (90) кмн

а высоте 20000-27000 м — до 260 (170) км

Обнаружение цели при активных шумовых помехах не обеспечивается

Количество сопровождаемых целей:10 (для модификаций РЛС без цифровой обработки сигналов правильнее будет выражение «количество одновременно выдаваемых целей» от 7 до 12, зависит от квалификации оператора. При использовании двух индикаторов кругового обзора количество выдаваемых целей удваивается)

Темп обновления данных:10 — 30 с

Точность определения координат:по дальности — 1800 м (1400 м после модернизации)

по азимуту — 6° (47' после модернизации)

Коэффициент подавления

активных шумовых помех — 0

пассивных помех — 20 дБ

Время развертывания — 45 мин. (90 после модернизации)

Потребляемая мощность — 10 кВт

Расчет — 7 чел. (4 после модернизации)

Среднее время наработки на отказ — 140 час.

  •  © upload.wikimedia.org

Подпишитесь на наш канал в Яндекс.Дзен и сделайте вашу ленту объективнее!

  • 0
    Vikont Vikont
    21.08.1817:41:55

    Круто

  • 0
    Нет аватара seregin-s1
    22.08.1808:44:14

    РЛС П-18. Ужас! Вспоминаю свою службу в ОБАУ, в 1988 году. Тогда П-18 у нас были уже устаревшими.

    • 1
      OptimoPrincipi OptimoPrincipi
      22.08.1809:09:01

      Она прошла несколько итераций модернизации, начинка вся другая — цифровая. А сами антенны — такие какие есть. Если радар в метровом диапазоне, то и антенна должна быть соразмерной волне, — тоже с характерным размером метр. Законы физики еще никто не отменял.

      Отредактировано: OptimoPrincipi~09:09 22.08.18
    • 1
      Игорь Копеецкий Игорь Копеецкий
      22.08.1809:45:34

      То, что упоминается в статье, П-18М — это ремкомплексы, которых произвели то ли 30, то ли 40. Сейчас есть П-18Р, как я понимаю ,это тоже вариант модернизации, причем не белорусский от КБ Радар, а нителовский.

      Руководство ПАО «НИТЕЛ» приняло участие в Едином дне приемки военной продукции

      (можно гуглить по заголовку)

       [ссылки отключены]

      Модернизированная радиолокационная станция П-18Р входит в состав систем управления воздушным движением на военных и гражданских аэродромах, обладает высокими показателями наработки на отказ, имеет в составе антенну зависимого наблюдения, и поставляется в десятки стран мира.

      Т.е., видимо, на время развертывания/свертывания просто забили

      Отредактировано: Игорь Копеецкий~09:46 22.08.18
      • 0
        Нет аватара seregin-s1
        22.08.1811:24:28

        Где в статье упоминается П-18М или П-18Р? ТТХ из википедии. Модернизации ламповой РЛС это издевательство украинского ВПК. В любом случае это аналоговый экран с круговой развёрткой. Даже сложно понять зачем она нужна в Тартусе. Скорее всего используется как резервная.

        • 0
          Нет аватара seregin-s1
          22.08.1811:30:52

          Упоминание в статье по ссылке Кремния который был снят с вооружения после потери МИГ-25 в Японии просто вах!

        • 0
          Нет аватара Юрген
          22.08.1811:56:55

          Может против стелсов? Но в любом случае, есть более современные «Небо».

        • 0
          Игорь Копеецкий Игорь Копеецкий
          22.08.1813:02:16

          Как где? Вот прямая цитата —

          В России последние поставки П-18М осуществлены в 2007 году

          Кстати, сегодня появились фотографии П-18-2 с новой антенной с выставки Армия-2018

        • 0
          OptimoPrincipi OptimoPrincipi
          22.08.1813:50:37

          Вы что не знаете как такие посты строчат в жж? Исходная картинка очевидно взята откуда-то от яйцеголового западника, затем дополнена цитатами из вики. Какая конкретно модификация П-18 на самом деле находится на базе вам никто не скажет. Ну уж точно не древняя аналоговая — она просто не совместна с остальным цифровым оборудованием последнего поколения.

          п.с. исходная картинка спижжжена из твиттера Mohamed Mansour, может и он тоже откуда то сдернул. Ясно одно, тот кто надписи на латинице делал врял ди сильно глубоко понимает в модификациях.
