Сдан проект по интеллектуальному контролю направления струи базальта

В октябре 2023 года для компании по производству кровельных гидроизоляционных материалов специалистами компании «АНТРЕЛ-Автоматизация» была разработана и поставлена система контроля положения точки натекания струи расплава. Система с использованием машинного зрения позволяет регулировать точку натекания базальта при производстве минеральной ваты.

 © antrela.ru

На этапе производства минерального волокна важно контролировать процесс подачи расплавленного базальта. Подача струи осуществляется в строго определенную точку поверхности валка, находящегося под углом 30-40°. Скорость валков центрифуги зависит от направления подачи струи: если не попадает на валки, то их скорость увеличивается, а при подаче слишком близко к ним — замедляется. Система позволяет управлять и контролировать подачу расплава на валки центрифуги.

Основные характеристики системы в соответствии с производственными условиями:

  • Оснащение камеры термокорпусом с системой охлаждения;
  • Выходное стекло выполнено из жаропрочного и ударопрочного материала;
  • Точность определения положения струи — до 1% от всей области обзора
  • Минимальная частота обновления данных — 10 Гц;
  • Возможность управления позицией струи, уровнем шумоподавления, выбором режима отображения, положением текущей струи, параметрами регулятора (областью нечувствительности);
  • Встроенная программная фильтрация значений положения струи;
  • Сохранение последней рабочей конфигурации системы;
  • Управление струей вдоль и поперек осей колес центрифуги;
  • Питание камеры осуществляется посредством технологии Power over Ethernet (PoE);
  • Сигналы управления регулированием выводятся с использованием системы Siemens S7 1200 (PROFINET);
  • Для подвода охлаждающего носителя используется трубная резьба размером ¼ дюйма.

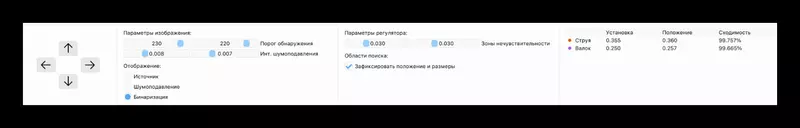

Система предоставляет оператору два режима управления:

  1. Ручной. Осуществляется с использованием кнопок на панели управления. Оператор может настраивать направление (выше или ниже) и положение струи (ближе или дальше по отношению к лобовине) в зависимости от текущих условий и задач.
  2. Автоматический. В этом режиме система обеспечивает автоматическое регулирование положения струи. Оператор использует кнопки на панели управления или двигает ее на области для установки желаемой уставки. Уставка отображается на мониторе в области мониторинга.

 © antrela.ru

Преимущества использования системы:

  • Круглосуточный контроль за технологическим процессом (направление струи и скорость валков);
  • Возможность использования системы как устройства индикации технологического процесса и сигнализации;
  • Улучшение качества производимой минеральной ваты.
