Российские станки GANTRY для промышленности: от модельной оснастки до металлообработки.

Под брендом GANTRY производятся фрезерные и лазерные станки с числовым программным управлением (ЧПУ) для решения различных производственных задач — от изготовления модельной оснастки и литейных форм до обработки крупногабаритных металлических деталей.

В линейке представлены станки для обработки металлов, модельных пластиков, древесины и других материалов. Отдельное направление — пятиосевое фрезерование, позволяющее обрабатывать детали сложной пространственной геометрии.

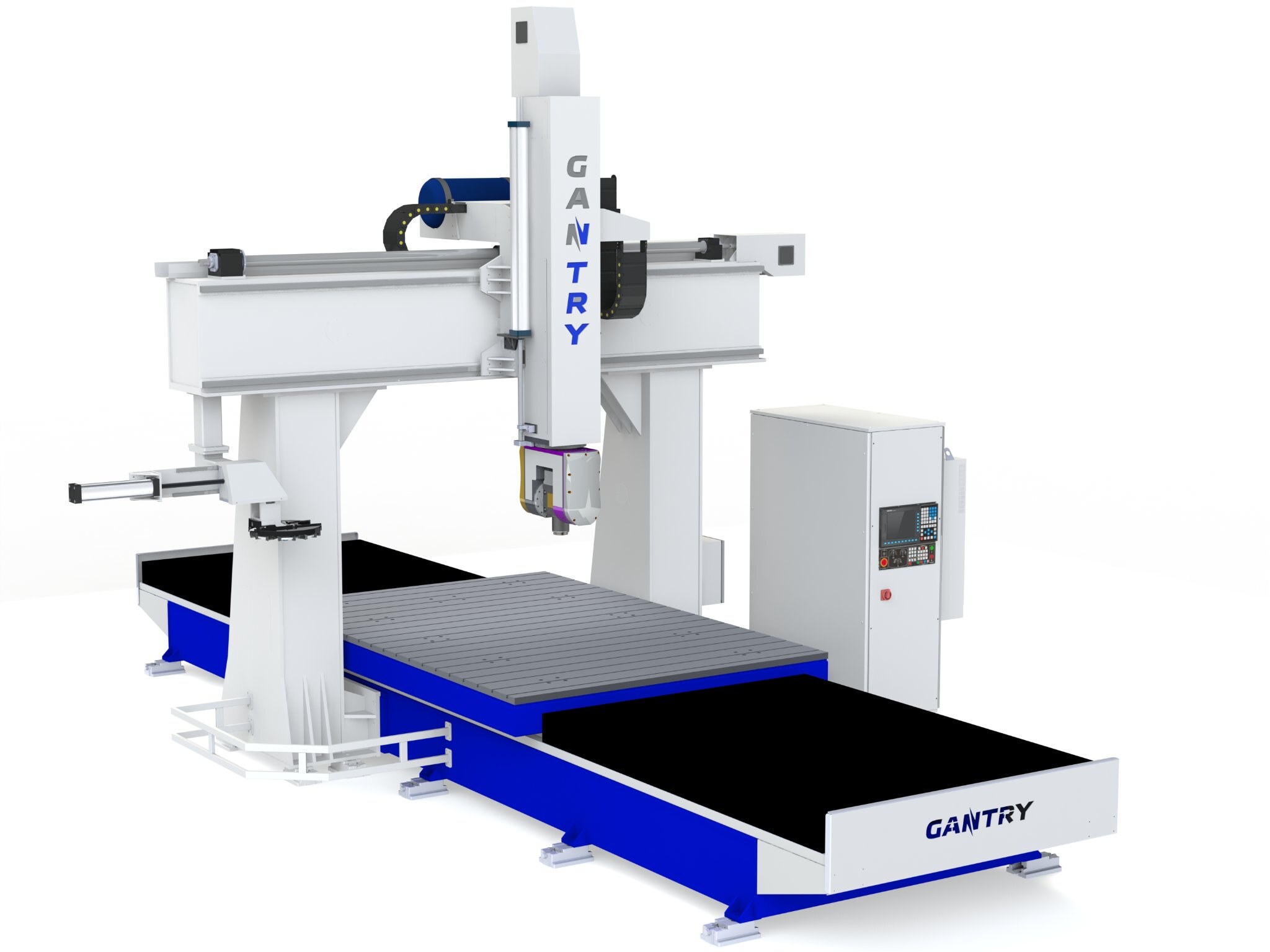

Пятиосевые станки для обработки сложных поверхностей

Пятиосевые станки позволяют обрабатывать наклонные поверхности и сложные пространственные контуры, а в подходящих технологических процессах — сокращать количество переустановок заготовки.

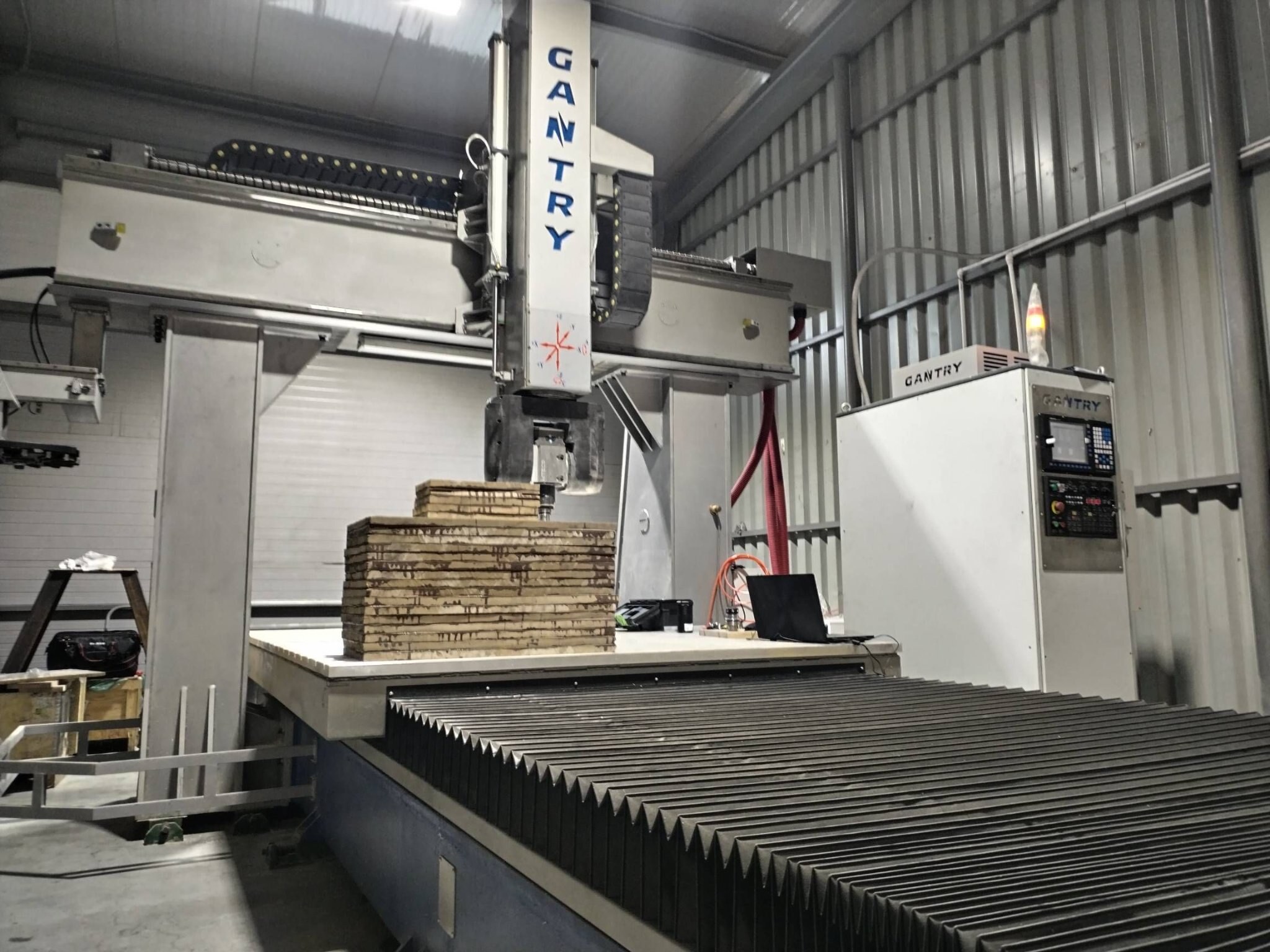

Одна из моделей этого направления — GANTRY G2030X900F. Станок оснащён рабочим столом размером 2000×3000 мм, шпинделем HITECO мощностью 18 кВт с частотой вращения до 24 000 об/мин, конусом HSK63 °F и автоматической сменой инструмента на восемь позиций. Система управления — WEIHONG NK300 CX.

Перемещения по линейным осям X, Y и Z составляют 2700, 3700 и 1000 мм соответственно. Поворотные оси A и C обеспечивают возможность пятиосевой обработки сложных поверхностей.

Оборудование применяется для изготовления модельной оснастки, литейных моделей и форм, а также других изделий из алюминия, модельных пластиков, древесины и других подходящих материалов.

Станки для модельной оснастки и литейных форм

Для изготовления моделей, форм и деталей из плитных материалов предлагается GANTRY G1325X500D.

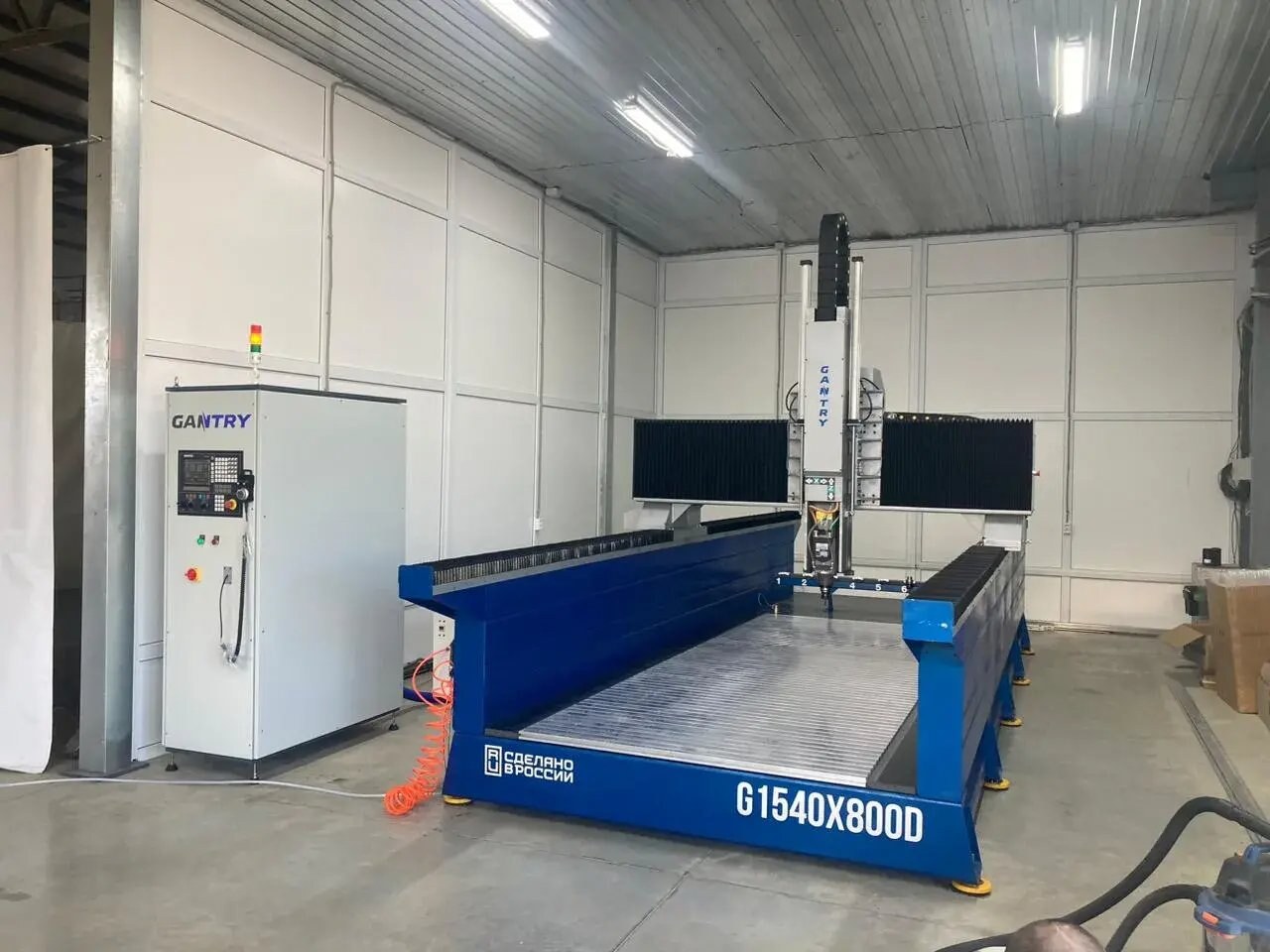

Рабочее поле базовой модели составляет 1300×2500 мм, ход по оси Z — от 600 мм в зависимости от исполнения. Также был изготовлен станок с рабочим полем 1500×4000 мм и ходом по оси Z 800 мм.

Оборудование оснащается шпинделем мощностью 12 кВт с частотой вращения до 24 000 об/мин, автоматической сменой инструмента и системой управления Weihong NK300CX-H.

Станки предназначены для фрезерования и гравировки заготовок, изготовления модельной оснастки и обработки деталей различной конфигурации. Автоматическая смена инструмента позволяет выполнять несколько операций в рамках одной управляющей программы.

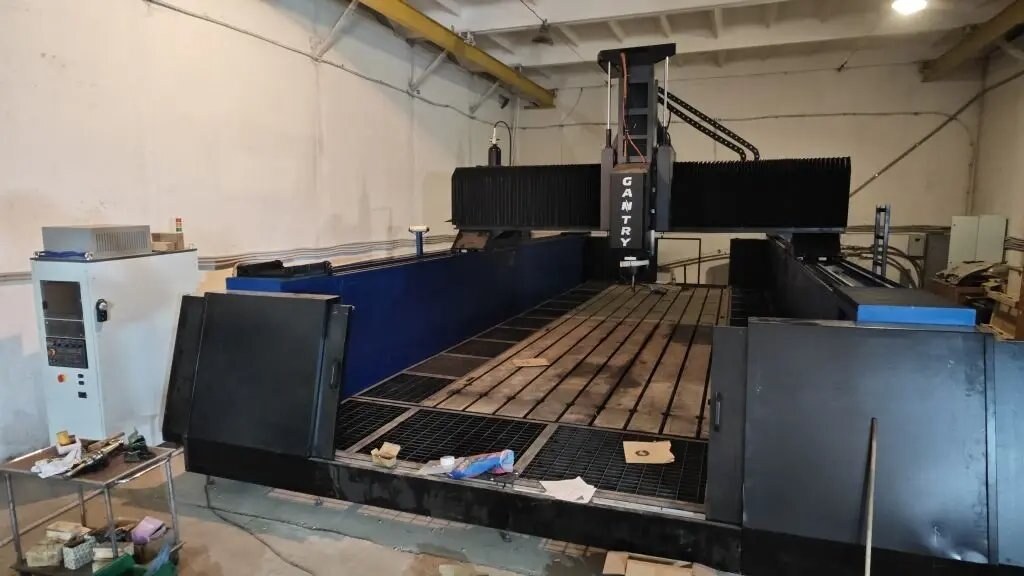

Крупноформатный станок для обработки металла

Одним из реализованных проектов стал крупноформатный фрезерный станок GANTRY G27100X1250M, предназначенный для обработки крупногабаритных металлических деталей.

Размер рабочего стола составляет 2700×10 000 мм. Перемещения по осям X, Y и Z — 2800, 10 000 и 1250 мм соответственно. Станок поставлялся с угловыми фрезерными головками.

Такая конфигурация позволяет выполнять обработку протяжённых металлических заготовок и решать производственные задачи, для которых требуется большой рабочий диапазон оборудования.

Жёсткость конструкции и точность обработки

При проектировании и производстве станков GANTRY особое внимание уделяется жёсткости конструкции и точности перемещений. Эти характеристики важны при обработке металла, изготовлении модельной оснастки и работе с крупногабаритными деталями.

Жёсткая конструкция способствует снижению влияния вибраций и нагрузок при фрезеровании, а точность перемещений рабочих узлов помогает обеспечивать стабильность обработки.

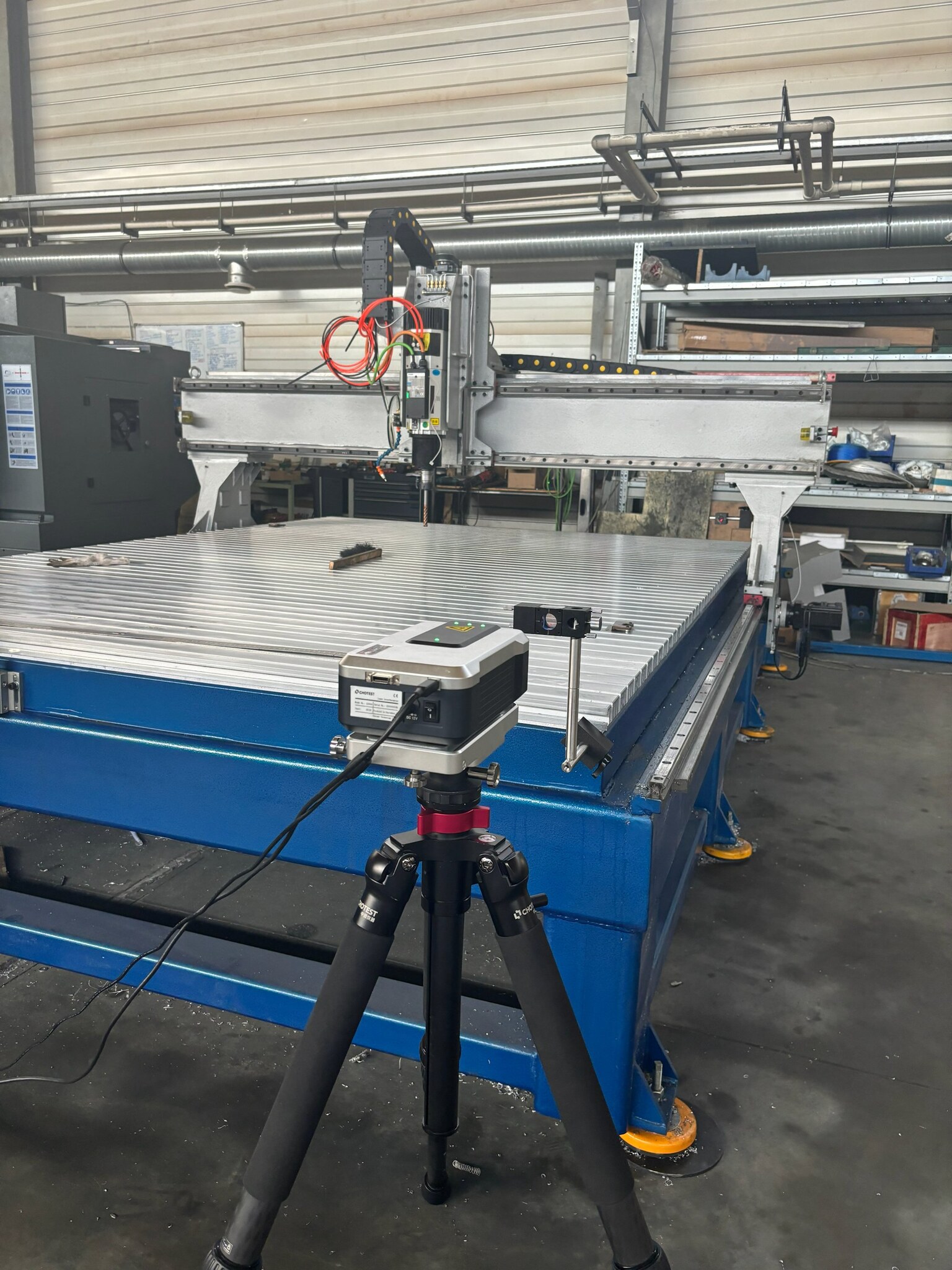

Все станки GANTRY проходят проверку точности с использованием лазерного интерферометра. Он позволяет измерять точность линейных перемещений осей и контролировать соответствие параметров оборудования установленным требованиям.

В зависимости от модели станки комплектуются сервоприводами, промышленными направляющими, системами автоматической смены инструмента и ЧПУ. Для пятиосевого оборудования также важны точность кинематики и согласованная работа линейных и поворотных осей.

GANTRY — оборудование для промышленного производства

Помимо стандартной линейки, GANTRY изготавливает станки по индивидуальным техническим заданиям заказчиков. При разработке учитываются особенности производственного процесса, габариты заготовок, требуемые перемещения, точность и комплектация оборудования.

Индивидуальное проектирование позволяет создавать решения для нестандартных задач, когда серийные модели не полностью соответствуют требованиям предприятия. Пример такого подхода — крупноформатный станок G27100X1250M для обработки металлических деталей.

Линейка GANTRY включает оборудование для модельной оснастки, пятиосевой обработки и крупноформатной металлообработки.

Подробнее об оборудовании: официальный сайт GANTRY.
