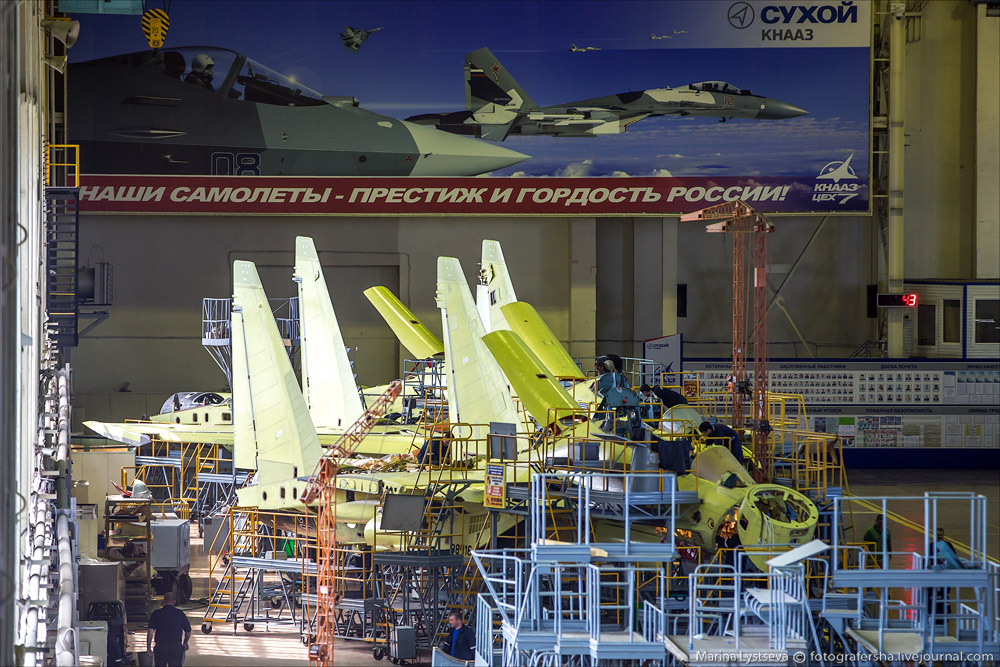

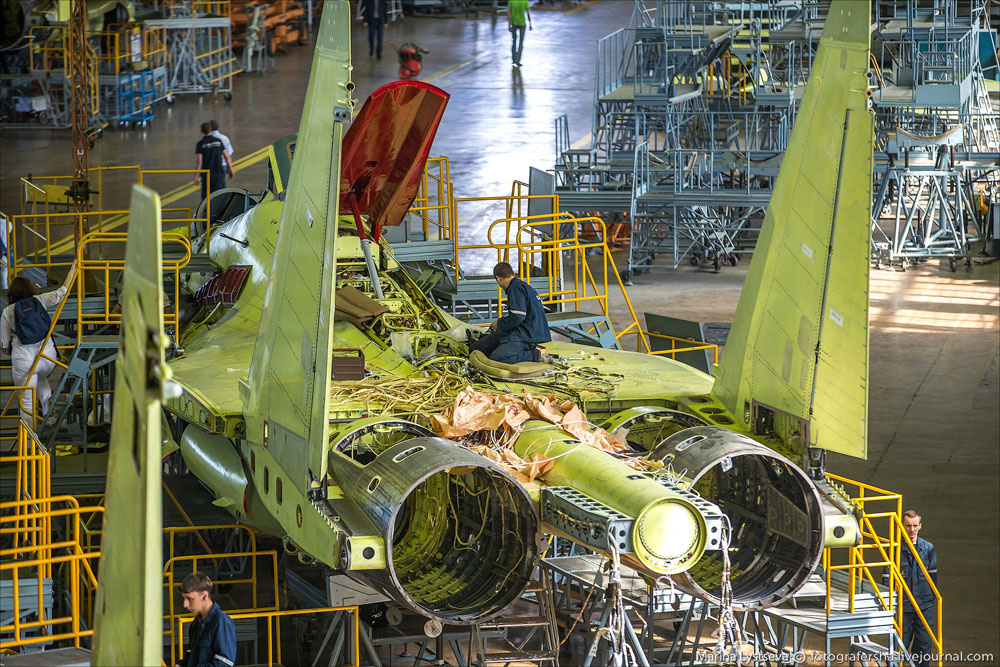

Производство Су-35 на КнААЗ — фоторепортаж

Предлагаю вашему вниманию отличный фоторепортаж о производстве Су-35 на авиационном заводе им. Ю.А. Гагарина в г. Комсомольск-на-Амуре, подготовленный Мариной Лысцевой (fotografersha)

Разработка и производство истребителя Су-35 является одной из приоритетных программ Компании «Сухой», входящей в ОАК.

Су-35 — глубоко модернизированный сверхманевренный многофункциональный истребитель поколения 4++, в котором использованы технологии пятого поколения, обеспечивающие превосходство над истребителями аналогичного класса.

  • Су-35С
  • Су-35С

Отличительными особенностями самолета являются новый комплекс авионики на основе цифровой информационно-управляющей системы, интегрирующей системы бортового оборудования, новая радиолокационная станция (РЛС) с фазированной антенной решеткой с большой дальностью обнаружения воздушных целей с увеличенным числом одновременно сопровождаемых и обстреливаемых целей, новые двигатели с увеличенной тягой и поворотным вектором тяги.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

В настоящее время продолжаются государственные совместные испытания самолета (ГСИ). В ходе летных испытаний были полностью подтверждены основные заданные летно-технические характеристики самолета, а также характеристики сверхманевренности, работоспособность комплекса бортового оборудования, проверены устойчивость и управляемость машины, подтверждены параметры силовой установки и точность навигационной системы.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Все работы, связанные с госиспытаниями нового истребителя, проходят в соответствии с утвержденным планом. Успешно проведены испытания режимов боевого применения, в том числе с реальным применением управляемых и неуправляемых авиационных средств поражения (АСП).

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Полученные в ходе испытаний самолета результаты позволяют уже сегодня сделать вывод о том, что Су-35 обладает значительно лучшими летно-техническими характеристиками по сравнению со стоящими на вооружении машинами-аналогами, а установленный комплекс бортового оборудования позволяет решать широкий круг задач, определенных тактико-техническим заданием.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Реализованные и достигнутые на самолете характеристики существенно превосходят возможности тактических истребителей поколения 4 и 4+ типа Rafale и Eurofighter 2000, модернизированных истребителей типа F-15, F-16 и F-18, самолета F-35 и позволяют эффективно противодействовать самолету F-22A.

  • Су-35С
  • Су-35С

На самолёте Су-35 применены многие передовые технологии, которые широко используются на самолёте ПАК-ФА. Он является своего рода платформой для отработки передовых технологий, которые применены на самолете пятого поколения, испытания которого проводятся в настоящее время.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Прежде всего, это новый комплекс бортового оборудования, интегрированный на базе информационно-управляющей системы (ИУС), построенной с использованием самых передовых информационно-технологических решений с применением резервированных многопроцессорных вычислительных систем и высокоскоростных каналов информационного обмена, с обеспечением функции комплексной обработки информации, получаемой от обзорно-прицельных систем, и обеспечивающих интеллектуальную поддержку пилота при решении сложных задач боевого применения.

  • Су-35С
  • Су-35С

На Су-35 широко используются технологии обеспечения ситуационной осведомлённости в сферическом информационном поле и в реальном масштабе времени за счёт использования возможностей комплекса средств связи, радиолокационных, оптико-электронных обзорных и разведывательных систем КБО, а также наземных и воздушных систем управления различного уровня.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

На самолёте установлены новые двигатели (аналогичные двигателям ПАК ФА) с увеличенной тягой и поворотным вектором тяги, а также встроенная вспомогательная силовая установка (ВСУ).

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Су-35 отличается широкой номенклатурой управляемых авиационных средств поражения (АСП) большой, средней и малой дальности, а также неуправляемых АСП.

  • Су-35С
  • Су-35С

16 июля компания «Сухой» передала ВВС России в рамках Единого дня военной приемки партию самолетов Су-35С. Церемония передачи прошла в Комсомольском-на-Амуре филиале — КнААЗ им. Ю.А. Гагарина.

  • Су-35С
  • Су-35С

Самолеты произведены в рамках государственных заказов на поставку ВВС РФ боевой авиационной техники, предусмотренных Государственной программой вооружения на 2011-2020 гг. Их реализация обеспечит глубокую модернизацию Военно-воздушных сил страны и гарантирует компании «Сухой» и предприятиям-смежникам высокую загрузку на длительную перспективу.

  • Су-35С
  • Су-35С

Основные данные самолёта Су-35

Длина, м 21,9

Высота, м 5,9

Размах крыла, м 14,7

Взлетный вес, кг:нормальный (2 x РВВ-АЕ + 2 x Р-73Э) — 25300

максимальный — 34500

Двигатель ТРДД Ф 2 шт, тяга, кг 14500

Максимальный запас топлива во внутренних баках, кг 11500

Максимальный вес боевой нагрузки, кг 8000

Практический потолок, км 18

Дальность полета с максимальной заправкой топлива, км:Н=0, М=0,7 - 1580

Нкр, Мкр — 3600

Перегоночная дальность с 2 х ПТБ-2000, км — 4500

Время разгона на высоте 1000 м при остатке топлива 50% от нормальной заправки, сек:

от 600 км/ч до 1100 км/ч — 13,8

от 1100 км/ч до 1300 км/ч — 8,0

Максимальная скороподъемность (Н=1000 м), м/с >280

Максимальная скорость полета:H=200 м, км/ч — 1400

H=11000 м, число М — 2,25

Максимальная эксплуатационная перегрузка, g 9

Длина разбега при нормальной взлетной массе на полном форсаже, м 400-450

Длина пробега при посадке на бетонную полосу с использованием тормозного парашюта и колесных тормозов с нормальной посадочной массой, м 650-700

Силовая установка самолёта Су-35 состоит из двух двухконтурных турбореактивных двигателей «117С» с агрегатами, обеспечивающими энергоснабжение самолётных потребителей. Работу силовой установки обеспечивают системы управления и контроля, охлаждения, пожаротушения, управления механизацией воздухозаборников.

  • Су-35С
  • Су-35С

Тяга, кгс на режиме «полный форсаж» — 14500, на режиме «максимал» — 8 800.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

Двигатель «117C» — дальнейшее развитие двигателя АЛ-31Ф самолета Су-27. Имеет измененную конструкцию компрессора низкого давления, всеракурсное управляемое сопло, новую цифровую систему управления двигателем и воздухозаборником.

  • Су-35С
  • Су-35С
  • Су-35С
  • Су-35С

До конца года еще двенадцать Су-35С будут переданы в Минобороны, а также пять Су-30М2.

  • Су-35С
  • Су-35С
