Компания «Гангард» разработала и внедрила специальную сферическую кукурузную фрезу для чернового фрезерования коренных опор под коленвал в блоке цилиндров двигателя. Деталь изготавливается из серого чугуна, а глубокое расположение гнёзд и ограниченный доступ делают применение стандартных фрез невозможным. Ранее на операции использовался импортный инструмент, который не обеспечивал стабильную стойкость сменных пластин — они преждевременно изнашивались, что вело к внеплановым простоям и дополнительным затратам. В условиях необходимости импортозамещения требовалось отечественное решение, способное работать в стеснённых условиях без потери жёсткости и производительности.

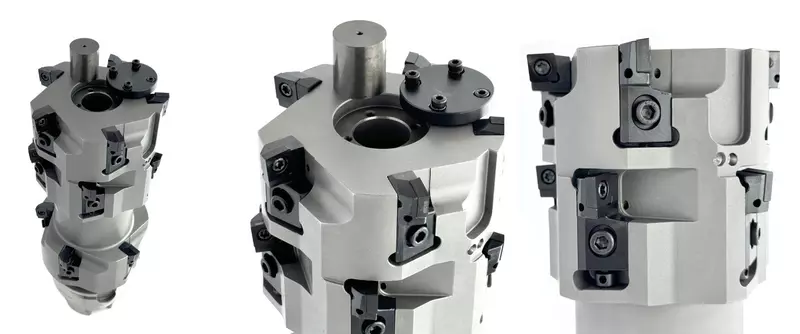

Специальная фреза «Гангард» имеет сферическую («кукурузную») форму с оптимизированной геометрией расположения сменных многогранных пластин. Пластины установлены тангенциально и разнесены в шахматном порядке — в отличие от традиционного ряда по винтовой канавке, это даёт большую жёсткость, лучше противостоит вибрациям и, как следствие, обеспечивает повышенную стойкость. Корпус выполнен за одно целое с патроном (моноблочная конструкция), что исключает дополнительное биение и повышает жёсткость системы. Крепление HSK100A гарантирует точность базирования на шпинделе, а рабочий радиус 45 мм и вылет 200 мм подобраны специально под конфигурацию блока цилиндров.

Фреза эксплуатируется на современном обрабатывающем центре в условиях серийного производства. Режимы резания: частота вращения — 650 об/мин, подача — 150 мм/мин. Эти параметры обеспечивают стабильный съём металла без вибраций и перегрузок, а также предсказуемую стойкость пластин на всей партии деталей.

Компания «Гангард» разработала Т-образную (грибковую) фрезу для обработки торцов в обход литейных выступов блока цилиндров, где стандартная цековка невозможна.

Процесс: фрезерование торца в стеснённых условия

Применение: обработка блока цилиндров двигателя

Компания ООО «Гангард» разработала специальный ступенчатый инструмент для обработки отверстий под штуцер в головке блока цилиндров (ГБЦ). Деталь изготавливается из высокопрочного чугуна с вермикулярным графитом — абразивного материала, требующего особой геометрии режущей части и износостойких покрытий. Инструмент объединяет три операции — сверление, цековку торца и снятие фаски — в одном корпусе, что позволило сократить время цикла и гарантировать соосность всех переходов.

Замена трёх операций одной

Компания «Гангард» приняла участие в ежегодной выставке «Металлообработка-2026» в качестве экспонента при поддержке Ярославской торгово-промышленной палаты. Главной премьерой стенда стал автоматический заточной станок GrindX, который позволяет решить одну из самых частых проблем промышленных предприятий — быстрый износ режущего инструмента и высокие затраты на его замену. GrindX даёт возможность перетачивать инструмент без простоев в ожидании поставки, автоматически затачивать зубья и доводить режущие кромки, продлевая ресурс оснастки в 3-5 раз по сравнению с покупкой нового инструмента.

Станок подходит для широкого круга инструментов: свёрл, концевых фрез с плоским торцом, концевых фрез с радиусом при вершине, сферических концевых фрез, фасочных фрез, зенковок, а также (с дополнительной программой) однозаходных фрез, свёрл по листовому металлу, свёрл из быстрорежущей стали и параболических свёрл.На выставке станок GrindX вызвал огромный интерес — к стенду постоянно подходили посетители, задавали технические вопросы, тестировали работу. Особенно востребованным решение оказалось у предприятий, где парк инструмента велик, а возможности качественной заточки своими силами раньше не хватало.

Компания ООО «Гангард» создала специальный ступенчатый зенкер для обработки пролитых отверстий в стальных отливках деталей вагонных тележек. Инструмент решает сложнейшую задачу черновой обработки литых заготовок с выраженными дефектами, обеспечивая стабильное качество и высокую стойкость в условиях серийного производства.

Импортозамещение: ответ на вызовы транспортного машиностроения

Компания ООО «Гангард» разработала и внедрила в производство специальную кукурузную фрезу для высокоточной обработки блоков цилиндров из серого чугуна. Данное решение демонстрирует способность российского производителя создавать конкурентоспособный инструмент для ответственных операций в двигателестроении.

Импортозамещение: отечественная разработка для критичных операций

Компания ООО «Гангард» представила специализированную кукурузную фрезу для высокоточной обработки картеров маховика из алюминиевых сплавов. Это решение заполняет важную нишу в отечественном двигателестроении, предлагая эффективную альтернативу импортному инструменту для сложных операций.

Импортозамещение: надежное решение для критичных операций

В Ярославле инструментальная компания ООО «Гангард» разработала специализированную режущую пластину для токарной обработки поликлиновых ручьев приводных шкивов из серого чугуна. Это решение особенно актуально в условиях импортозамещения, предлагая российским предприятиям высокопроизводительную отечественную альтернативу зарубежному инструменту.

Импортозамещение: стратегически важное решение

В Ярославле компания ООО «Гангард» успешно реализовала проект по созданию специализированного расточного инструмента для черновой обработки блоков цилиндров из серого чугуна для одного из ярославских производств. Инструмент обеспечивает высокую производительность, устойчивость к вибрациям и отличное качество поверхности даже на повышенных скоростях резания.

Разработка особенно актуальна в современных условиях, когда российские предприятия активно ищут надежные отечественные аналоги зарубежного оборудования и оснастки.
