Промышленные контроллеры в системе автоматизации ЖК «Огни»

ЖК Огни © mzta.ru

МЗТА стал поставщиком средств автоматизации систем вентиляции и теплоснабжения жилищного комплекса «Огни», возведенного девелопером Донстрой. Объект расположен в районе Раменки на юго-западе Москвы, состоит из четырех 41-этажных башен и входит в квартал небоскребов бизнес-класса «Событие». В настоящее время проект полностью завершен, все квартиры проданы, поэтому можно рассказать о его инженерных системах более подробно.

МЗТА совместно с подрядчиком, компанией «Электролит» автоматизировали две ключевые инженерные системы — отопление и вентиляцию. Отметим, что теплоснабжение объекта может быть централизованным, посредством городской ТЭЦ или индивидуальным. В данном случае заказчик решил построить индивидуальный тепловой пункт (ИТП), поскольку это выгодно экономически, так как нет внушительных потерь на протяженной и разветвленной инфраструктуре коммунального хозяйства. Вторая причина — полный контроль тепловых сетей, независимость от потенциальных сбоев, возможность резервирования систем и самое главное регулирование нагрева горячей воды и температуры системы отопления для довольно требовательных владельцев квартир бизнес-класса. Собственно, для этого в проект и был привлечен Московский завод тепловой автоматики, поставивший не только программируемые логические контроллеры (ПЛК), но и ПО управления собственной разработки. И, как было отмечено выше, автоматизация затронула также и вентиляционное оборудование.

Несколько фактов о системе автоматизации. Поставка включала более 100 программируемых логических контроллеров серии «Комега Basic», в частности модулей KB.M-7 и дисплейных модулей kB.D-2.

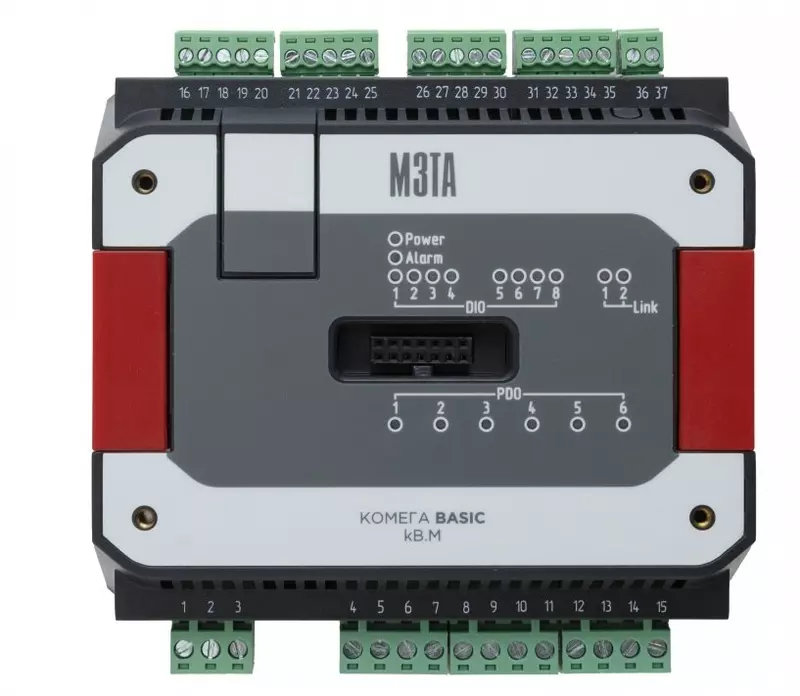

Базовый модуль KB.M-7 © mzta.ru

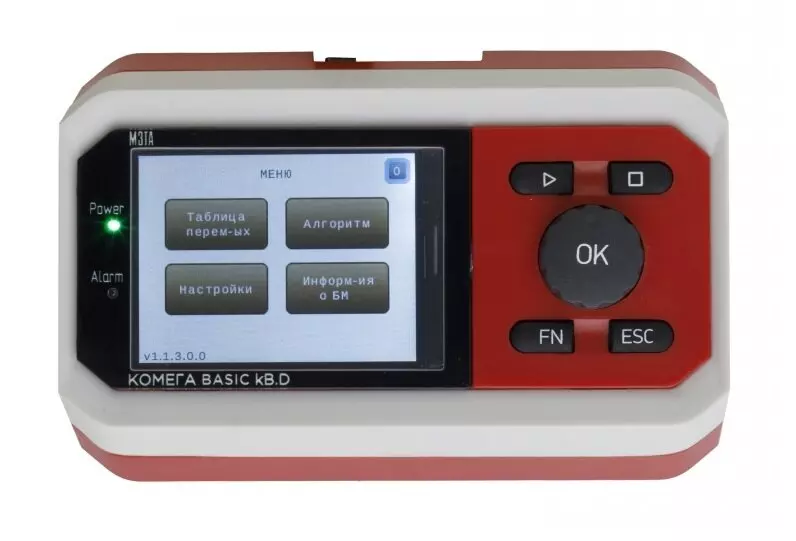

Дисплейный модуль kB.D-2 © mzta.ru

В проекте было задействовано более десятка различных модулей и устройств. Приведем технические характеристики только свободно-программируемого контроллера KB.M-7:

• Тип микроконтроллера — ARM Cortex-M4, 120 МГц, Flash — 512 КБ, SRAM — 96 КБ
• Тип энергонезависимой памяти (ПЗУ) — FRAM
• Размер памяти — 32 КБ
• Часы реального времени
• Аналоговые каналы: конфигурируемые входы — 4 шт., разрядность АЦП — 24 бит,
• Конфигурируемые выходы — 4 шт., разрядность ЦАП — 12 бит;
• Цифровые каналы: конфигурируемые каналы — 8 шт.;
• Силовые каналы: симисторные выходы — 2 шт., релейные выходы — 4 шт.;
• Интерфейс — RS485.

Но для эксплуатирующей организации представляет интерес не только физически устанавливаемое на объекте оборудование, но и программное обеспечение, с помощью которого происходит контроль и управление системами. В данном случае под заказчика с помощью двух инструментов kStudio и kPlayer была создана и настроена панель диспетчера. Первый инструмент использовался для разработки самой системы, второй — для создания интерфейса диспетчера.

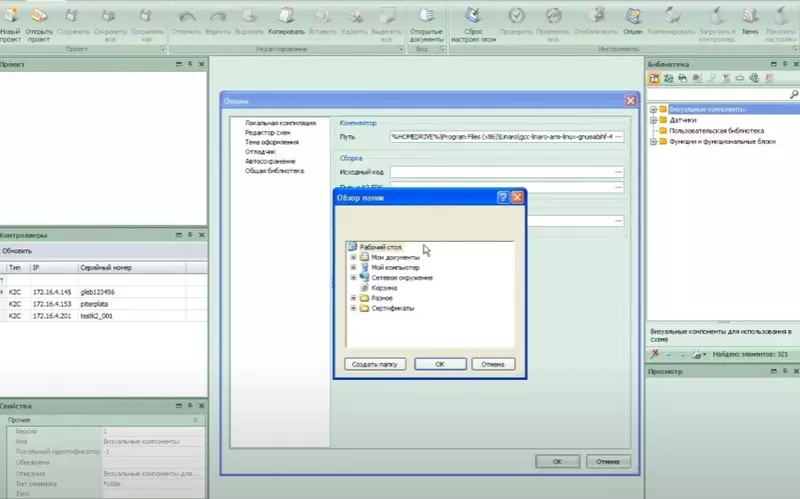

Панель разработчика kPlayer © mzta.ru

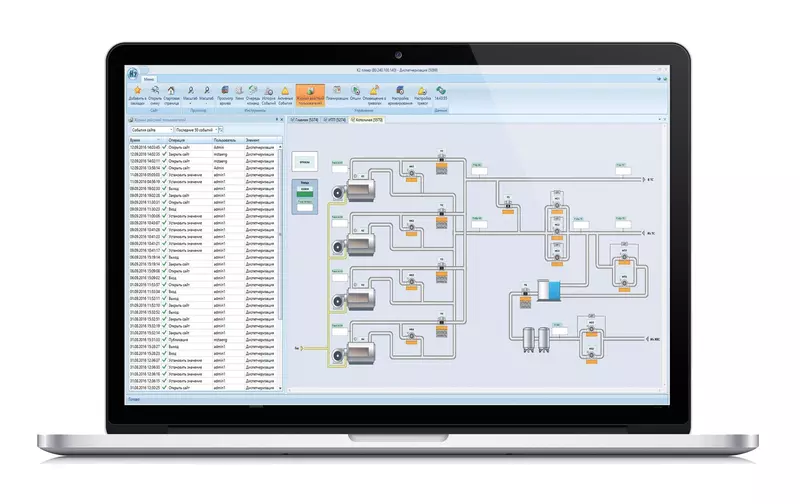

Панель диспетчера kStudio © mzta.ru

С помощью средств визуализации SCADA можно добиться достаточно реалистичной картинки:

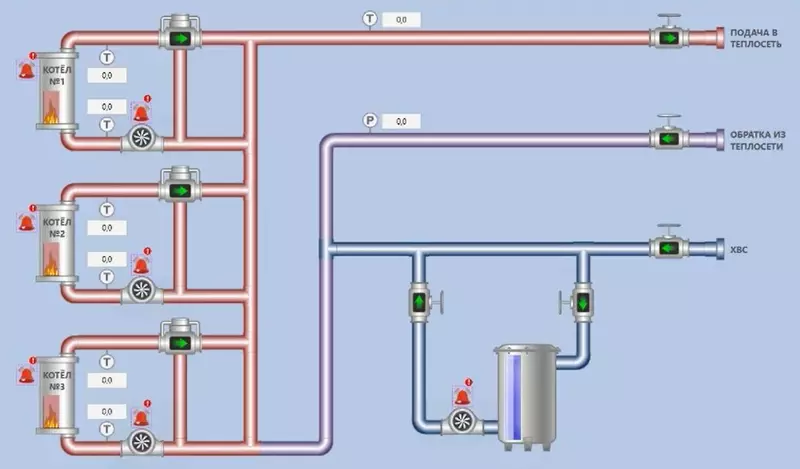

Автоматизация системы отопления © mzta.ru

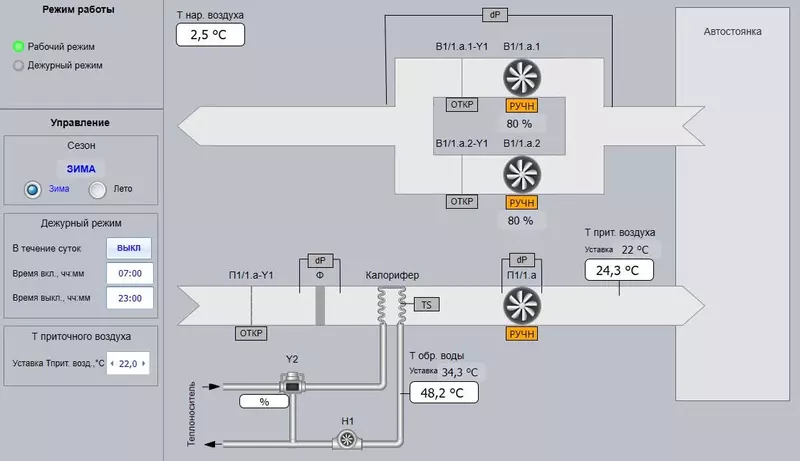

Автоматизация системы вентиляции © mzta.ru

Приведем средний показатель экономии энергоресурсов после внедрения средств автоматизации — он составляет 12%. Помимо этого, снижаются расходы на обслуживание систем и обучение персонала. Для заказчика появляется также и нематериальная выгода, а именно создание комфортной среды для нескольких тысяч жильцов. Ее трудно оценить в процентах или рублях, но нет сомнения в том, что каждый потребитель отрицательно отнесется к «огненным» батареям весной или холодным в начале осени. Облегчается и управление — на централизованной диспетчерской панели можно высветить несколько объектов и соответственно появляется возможность управлять оборудованием не только на конкретном ЖК, но и на любых других объектах, причем по всей стране. Инженеры и руководители подразделений оценят также мобильную и облачную версию приложения. Безусловно, ПО позволяет расширяться и управлять не только теплоснабжением и вентиляцией, но другими системами: водоснабжение и водоотведение, освещение, пожарная и охранная сигнализация, иначе говоря всё, что входит в понятие инженерные системы и коммуникации.

Мы также отмечаем, что эффект от применения систем автоматизации тем заметнее, чем больше объект. ЖК «Огни» — это 1089 квартир (с потолками 3,6 м, т. е. с большой кубатурой), плюс нежилые помещения. Снижение энергозатрат на несколько сотен рублей в месяц на одну квартиру позволяет ежемесячно экономить до полумиллиона рублей и, почти в прямом смысле, не выбрасывать деньги на ветер — не греть атмосферу.
