Система лазерного контроля высокоточного горизонтального бурения СЛК-01

 © Фото из открытых источников

В современном городе с насыщенными подземными коммуникациями и плотной городской застройкой все более актуальным становится прокладка инженерных сетей бестраншейным способом. Одним из способов прокладки подземных трубопроводов без производства раскопок является горизонтальное шнековое бурение. Этот способ — один из самых высокоточных методов строительства бестраншейных переходов (отклонение от проектной оси прокладываемого трубопровода составляет не более 2-3 см на дистанции 60- 80 метров). Достигается такая точность благодаря запатентованной системе лазерного контроля бурения СЛК-01.

 © Фото из открытых источников

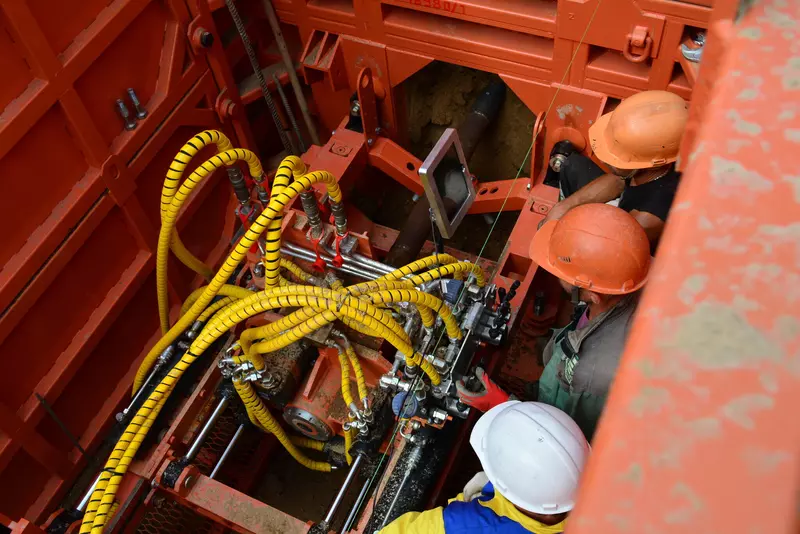

Установка горизонтального шнекового бурения МНБШ-600 производит прямолинейное бурение в соответствии с проектным уклоном, благодаря встроенному в СЛК-01 инклинометру.

 © Фото из открытых источников

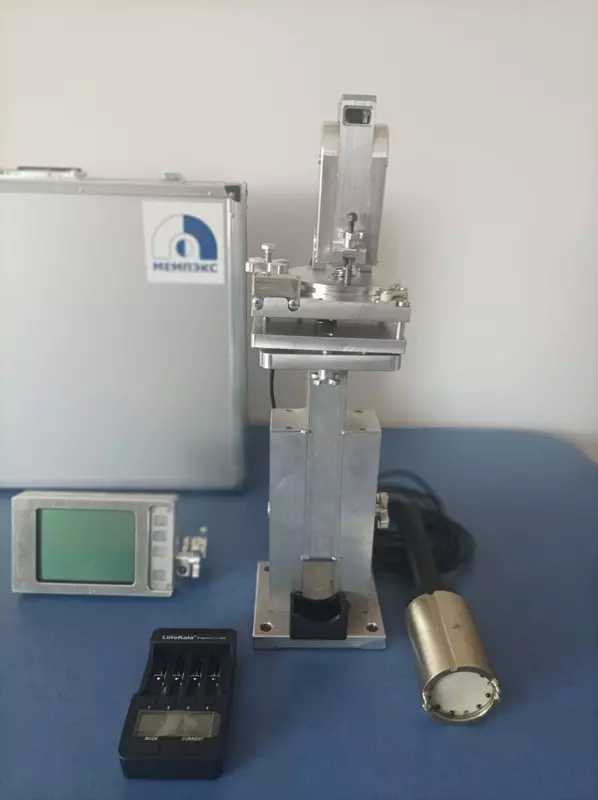

комплект СЛК-01

Система лазерного контроля бурения состоит из:

1. Датчик

Датчик СЛК-01 устанавливается в буровую голову. Оптическое излучение лазерного луча, падающее на приемную мишень датчика, оставляет световой след. Блок обработки информации в датчике рассчитывает геометрический центр светового пятна, информация кодируется и передается в виде ИК-сигнала обратно к блоку лазера.

 © Фото из открытых источников

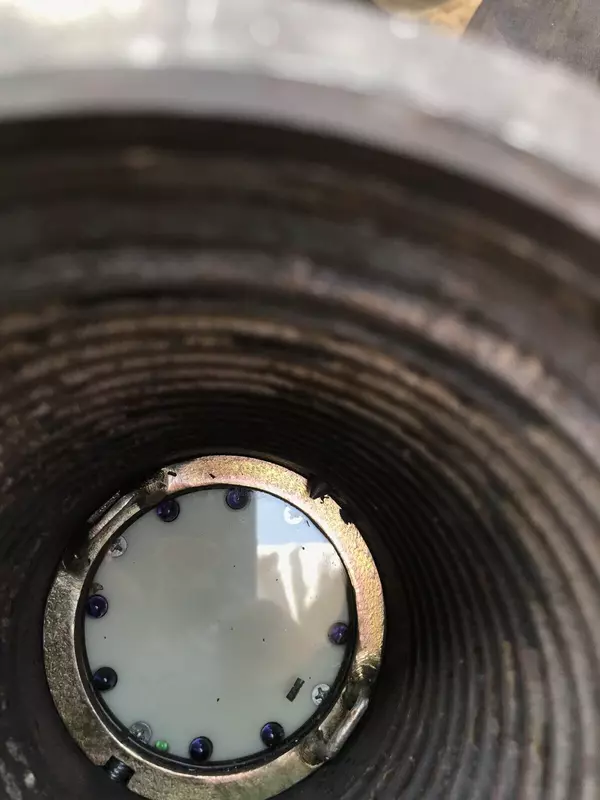

Датчик внутри буровой головки

2. Азимутальная платформа с источником лазера

• Блок лазера имеет интегральный фотоприемник, который получает данные с датчика, декодирует их и отсылает их на панель оператора.

  Блок лазера смонтирован на азимутальной платформе.

  Азимутальная платформа служит для задания направления лазерного излучения, по которому будет осуществляться бурение.

 © Фото из открытых источников

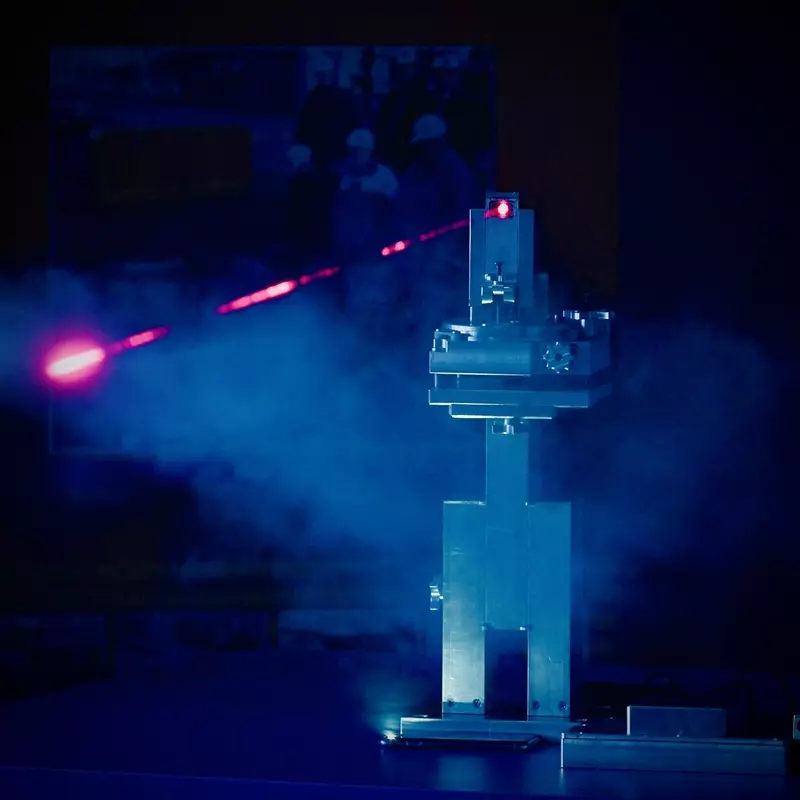

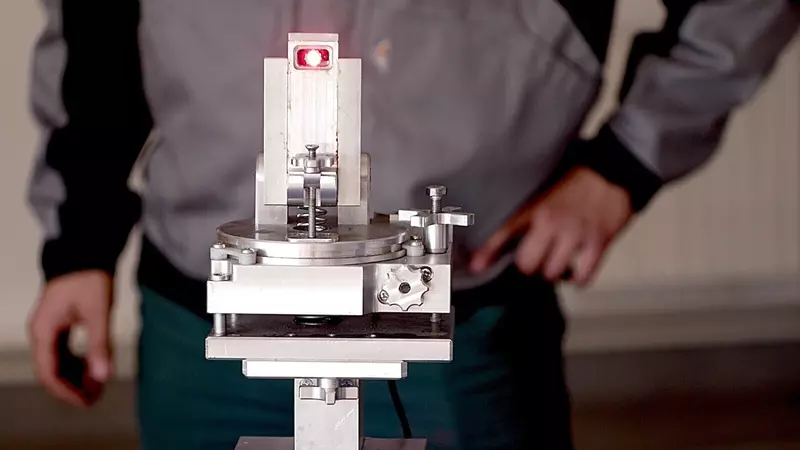

Азимутальная платформа с источником лазера

Проектный угол луча лазера выставляется оператором МНБШ-600 с использованием ручных регулировок системы.

Цифровое значение угла отображается на панели оператора. Благодаря встроенному инклинометру, исключается ошибка (человеческий фактор), которая может возникнуть при традиционном задании уклона с использованием нивелира и рейки.

3. Панель оператора

 © Фото из открытых источников

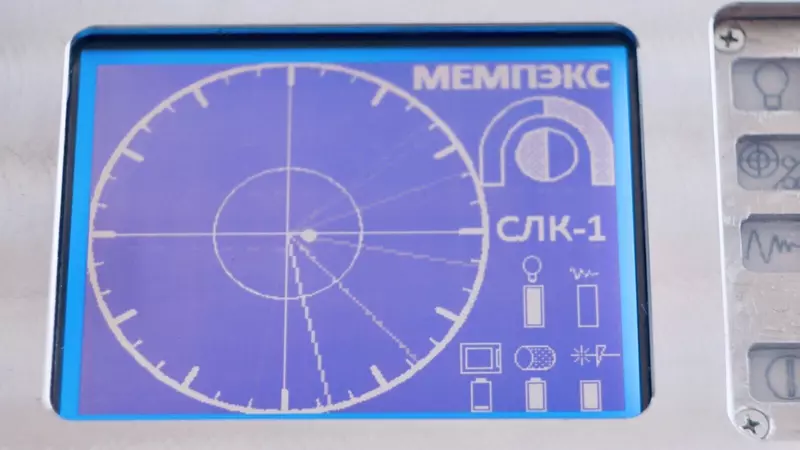

Панель оператора по полученным данным вычисляет положение лазерного луча на мишени и выводит на экран необходимую информацию для корректировки направления бурения.

 © Фото из открытых источников
