Следи за успехами России в Телеграм @sdelanounas_ruХочу поделиться опытом эксплуатации приборов данного типа при обследовании трубопроводов тепловых сетей и водопроводов. Для более вязких жидкостей (нефть, этиленгликоль
Специалисты организации «ОИР «Поиск» с 2008 года занимаются диагностикой трубопроводов с основной специализацией — поиск утечек воды в трубопроводах подземной и прочей скрытой прокладки.
Имеется опыт применения следующих моделей приборов зарубежного производства: «Seba Correlux» P1 и P2 и «Fuji Tecom LC 2100», короткое время тестировал «Enigma», «Eureka», «Коршун». Из отечественных работал с «Лидер КТМ-250» (Т-2001М), «Вектор-САР», «Каскад» 1, 2, 3, 4, короткое время тестировал «Т10» и «Искор».
Касательно приборов «Каскад» и почему я их выделяю на фоне остальных. Производитель и разработчик, компания «Рент технолоджис» базируется в Москве, сборка и разработка осуществляется там же. Компонентная база в ранних моделях была крупноформатная, советского образца, акселерометры (акустические датчики) использовались сторонних отечественных производителей (Саров, Зеленоград). В новых моделях размер плат сократился минимум вдвое, акселерометры собственного производства, некоторые элементы (USB интерфейсы, дисплеи) из дружественных стран, всё остальное от местных производителей.

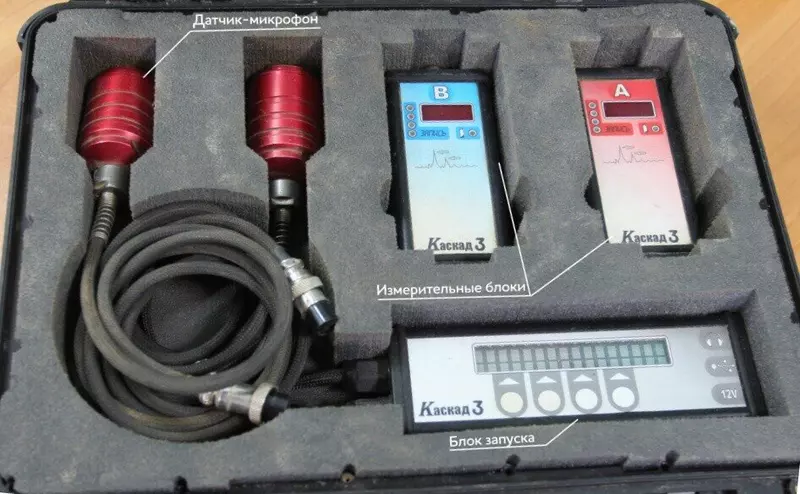

Акустический томограф с функцией течеискателя Каскад © oir-poisk.ru
*На фото комплект оборудования «Каскад-3», следующее поколение «Каскад-4» имеет всего 2 блока.
Ключевые преимущества течеискателей «Каскад», подтверждённые длительной эксплуатацией
- Широкий частотный диапазон от 0 (по факту где-то от ~60 Гц) до 10 кГц. Низкие частоты нужны для полиэтиленовых трубопроводов и металлических труб бесканальной прокладки. Высокие частоты нужны для теплотрасс канальной прокладки с утечками небольшого объёма. Необходимость высоких частот зарубежные производители (за исключением SeCorr) не учитывают, т.к. у них фактически нет таких сетей. А многие наши производители, по всей видимости, просто копируют параметры зарубежных (от 0 до 4 или 5 кГц).
- Акселерометры (акустические датчики) гарантированно работают при температурах до 150 градусов, что важно для тепловых сетей. Зарубежные приборы тоже используются, но в инструкциях заявлены температуры 50 и 80 градусов, то есть они не рассчитывались на работу с такими температурами. Также отмечу высокую чувствительность датчиков (утечки определялись на расстояниях до 340 метров, минимальный объём обнаруженной течи — 1,4 м3/сутки, сопоставимых показателей зарубежными приборами «Seba Correlux» и «Fuji Tecom» достичь не удавалось).
- Связь выносных блоков через синхронизацию, а не по радиоканалу. Аналогичная возможность есть только у прибора «Enigma». Это чуть замедляет работу, но критически важно для тепловых и водопроводных вводов в подвалы и другие заглубленные объекты, где связь по радиоканалу будет потеряна.
- Широкие возможности программного обеспечения. Конструктор схем и отчётов, аудиоредактор, карты корреляции 2D и 3D, программа «Акустическая томография» для поиска дефектов на участках без утечек (принцип вибродиагностики). У других производителей таких возможностей не предусмотрено, все рассчитано на скорость при полевых работах, чего зачастую недостаточно.

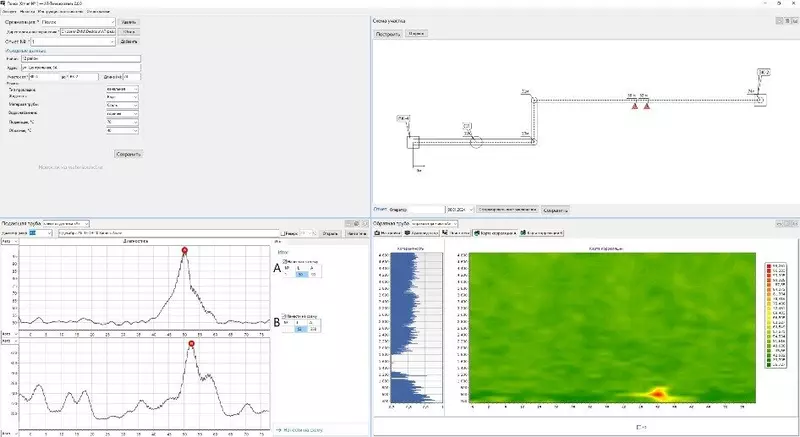

Программа АТ Течеискатель © oir-poisk.ru
*На фото часть рабочих зон программы «АТ-Течеискатель»
Каких-то явных минусов, характерных исключительно для приборов «Каскад» я выделить не могу. Существуют слабые стороны, связанные с самим методом поиска утечек, они касаются в той или иной степени всех моделей приборов (сложность выявления утечек в полиэтиленовых трубах, утечек низкой интенсивности, погрешность в определении расстояния до дефекта), их в рамках данного материала не рассматриваем.
