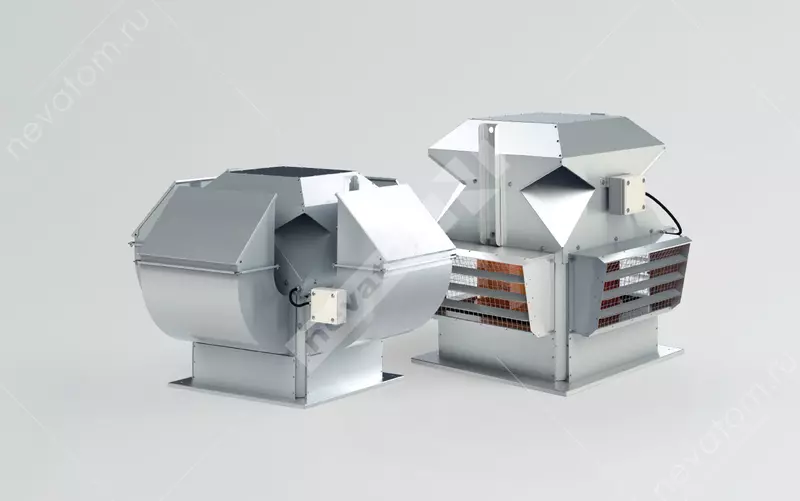

Новосибирская компания НЕВАТОМ, один из ведущих производителей вентиляционного оборудования на рынке СНГ, представила модернизированные крышные вентиляторы VKRS/VKRF серии E. Основная задача модернизации — улучшение аэродинамических характеристик (АХ). Впрочем, обновленные крышные вентиляторы НЕВАТОМ обеспечивают и другие преимущества как перед прежней конструкцией, так и перед аналогами других известных брендов.
Характеристики: Заявленные = Фактические
Достичь более высоких АХ рабочего колеса помогла аэродинамическая схема собственной разработки, специальные технологические и конструктивные решения. По результатам испытаний подтверждено, что заявленные характеристики соответствуют фактическим. Правильно подобранный вентилятор точно выйдет на требуемую рабочую точку. При этом модернизированная конструкция позволяет подобрать под требуемую рабочую точку вентилятор меньших габаритов и массы в сравнении со старой конструкцией.
Важно: выход на рабочую точку зависит и от того, насколько правильно спроектирована вся вентиляционная сеть. Если все сделано верно, модернизированные крышные вентиляторы НЕВАТОМ обеспечат расчетную производительность.
Продуманная безопасность
С каждым годом требования контролирующих органов к объектам, сдаваемым в эксплуатацию, становятся строже. Ужесточаются действующие нормы, вводятся новые. Любые отклонения от нормативов благодаря развитию технологий выявляются значительно проще. Это касается, в том числе, и рабочих показателей вентиляционного оборудования.
Одним из таковых является требование о необходимости организации выброса продуктов горения над покрытиями зданий и сооружений на расстоянии не менее 5 м от воздухозаборных устройств систем приточной противодымной вентиляции, выброс продуктов горения в атмосферу следует предусматривать на высоте не менее 2 м от кровли из горючих материалов, допускается выброс продуктов горения на меньшей высоте при защите кровли негорючими материалами на расстоянии не менее 2 м от края выбросного отверстия или без таковой защиты при установке вентиляторов крышного типа с вертикальным выбросом.

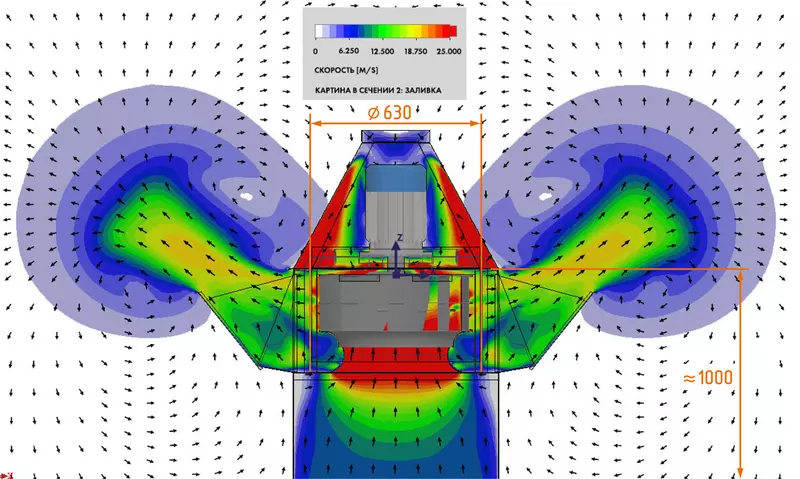

Многие производители вентиляторов нарушают это требование, о чем свидетельствуют результаты цифровых и натурных испытаний. Распределение скорости дымовых газов при работе крышного вентилятора стандартной конструкции показано ниже:
© www.nevatom.ru
Даже с учётом стакана или шахты высота выброса здесь меньше минимального значения в 2 метра.
Обеспечить нормативную высоту выброса можно при использовании осевых, бочкообразных вентиляторов — а в скором времени и вентиляторов НЕВАТОМ.
Возможность применения осевого вентилятора ограничена этажностью здания ввиду сравнительно малого развиваемого статического давления. Бочкообразные радиальные вентиляторы не могут обеспечить высокие АХ, так как рабочее колесо зажато в компактном корпусе.

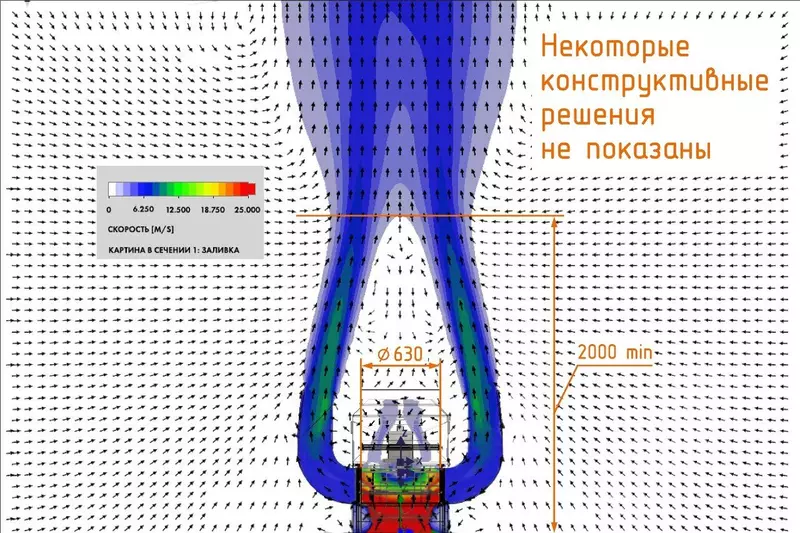

Вентиляторы НЕВАТОМ VKRF-E направляют потоки раскаленных газов вертикально вверх и обеспечивают выполнение требований СП7.13130 с большим запасом:
© www.nevatom.ru
Еще одна особенность, повышающая надежность работы вентиляторов VKR-E в условиях пожара, — защищенность от попадания раскаленных газов к двигателю. Отверстия охлаждения мотора расположены ниже уровня выброса, продукты горения не попадают в них даже при сильном боковом ветре. Таким образом, обеспечивается предел огнестойкости в любых условиях.
Конструкция, упрощающая эксплуатацию
Специалисты НЕВАТОМ учли замечания по эксплуатации вентиляторов прежней конструкции и аналогов других производителей. В частности, распространенный недостаток — посторонние звуки при ударах крышек клапанов под воздействием ветра. В вентиляторах VKR-E клапаны не открываются и не хлопают при обдуве равномерным ветром и его порывами, что обусловлено формой течения воздушных потоков вокруг вентилятора.
Отличается модернизированная конструкция и повышенной герметичностью. Благодаря сварному основанию и меньшему количеству заклепочных соединений уменьшилась вероятность попадания воды в вентиляционную систему.
Корпус нового вентилятора выглядит необычно, однако именно такая форма обеспечивает минимальные потери при разумных размерах и строгом выполнении требований нормативной документации.
Заказы на обновленные вентиляторы уже принимаются — запуск производства запланирован на август 2024 года.
Подробная информация, а также технические характеристики приведены в брошюре, которую можно скачать на официальном сайте НЕВАТОМ.
Ответить на любые вопросы касательно вентиляторов VKR-Е готовы операторы контакт-центра НЕВАТОМ по телефону +7 804 700 1400 (звонок по России бесплатный).
