Протестированы li-pol ячейки емкостью 8Ah российского производства

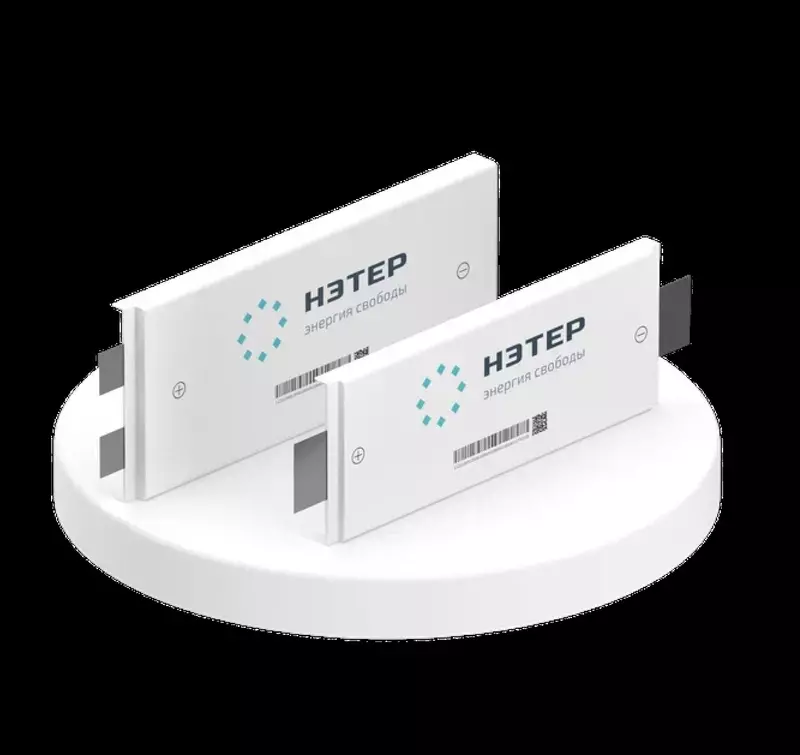

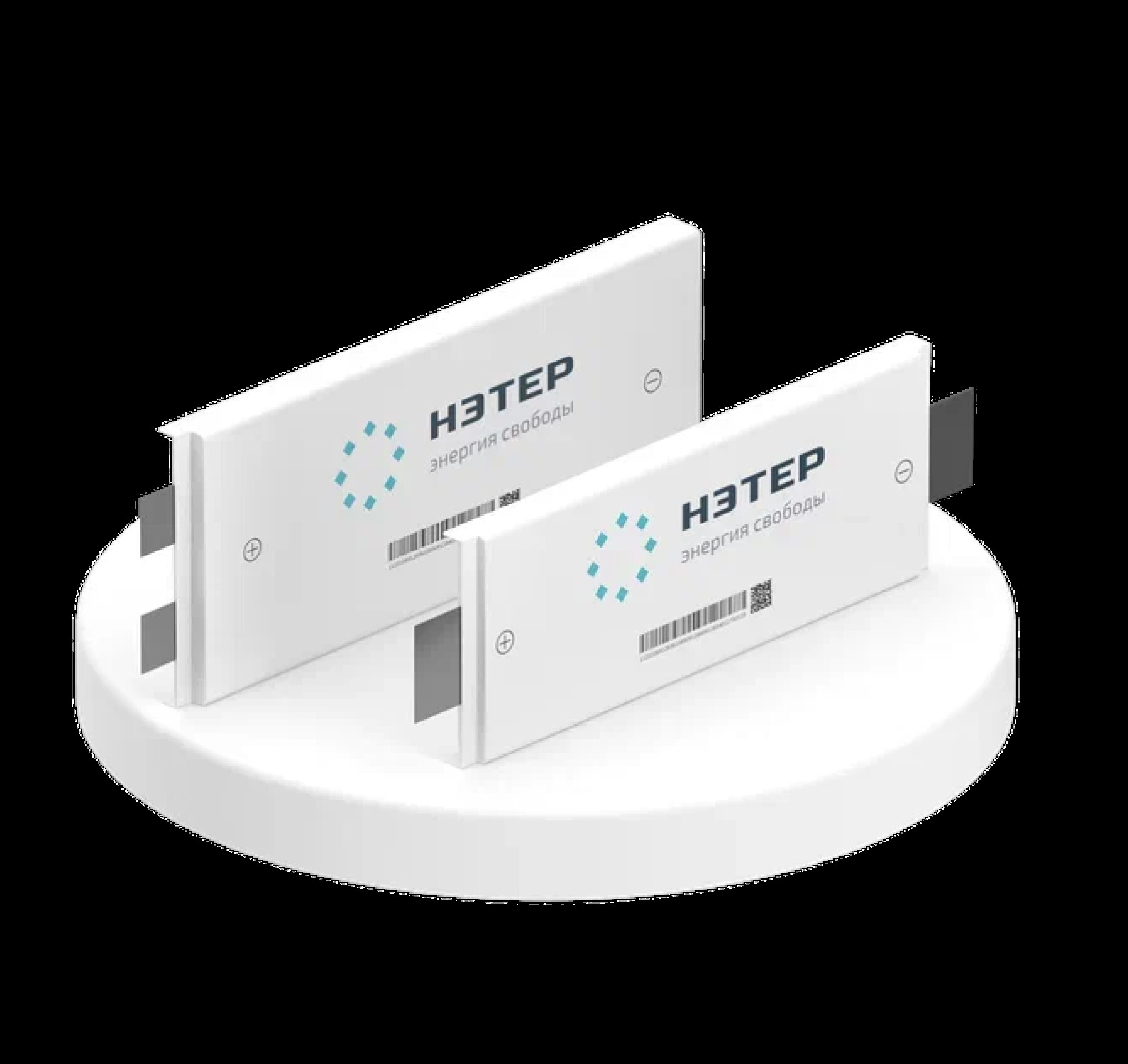

Большое обновление — сразу 3 аккумуляторных элемента Li-Pol с ёмкостью 8 Ач. Самая интересная фишка ячеек — производителем заявлена высокая импульсная токоотдача (подробнее в статье).

Сравним элементы-новинки между собой

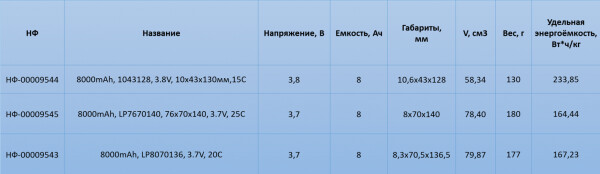

По техническим характеристикам ячейки-новинки подходят под разные цели:

НФ-00009544 — напряжение 3,8 В, самые маленькие размеры из 3-х тестируемых, самая легкая ячейка с наивысшей удельной энергоёмкостью, токоотдача 15C;
НФ-00009545 — напряжение 3,7 В, средние размеры среди тестируемых новинок емкостью 8 Ач, самая тяжелая ячейка, самая маленькая удельная энергоёмкость, токоотдача 25C;
НФ-00009543 — напряжение 3,7 В, самые большие размеры среди тестируемых, средний вес, удельная энергоёмкость чуть вше, чем у ячейки НФ-00009543, токотдача 20C.

Технические характеристики ячеек показывают, что сами данные элементы питания не дублируют друг-друга напрямую, и предназначены для разных целей с точки зрения устройства-потребителя.

Сравнение графиков разряда подтвердит разное назначение аккумуляторных элементов.

График разряда при токоотдаче 0,2C

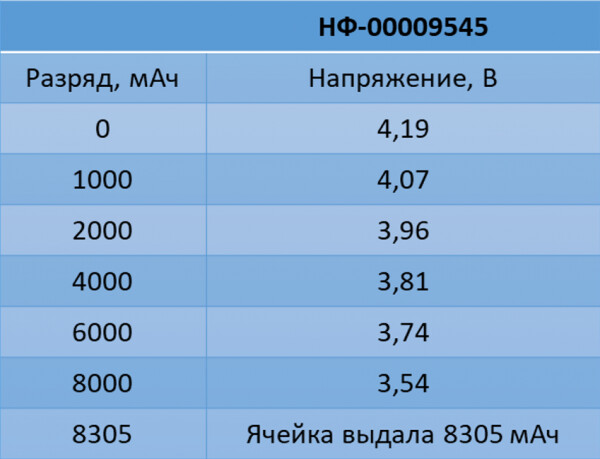

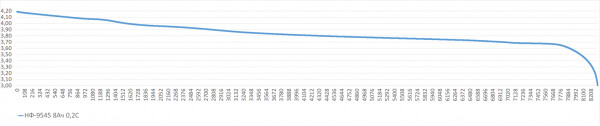

Ячейку НФ-00009545 на первом этапе протестировали при токоотдаче 0,2C — стандартная токоотдача из даташита этой ячейки. По итогам теста ячейка выдала 8305 мАч.

Также протестировали 5 образцов новой ячейки на повышение температуры — ни один из 5 образцов не превысил температуру 30 градусов по Цельсию.

Ячейки НФ-00009543 и НФ-00009544 не тестировались при токоотдаче 0,2C, так как стандартный токоотдача согласно их даташитам — 0,5C.

Графики разряда 0,5C

На токоотдаче 0,5C мы протестировали 2 ячейки, НФ-00009543 и НФ-00009544 — стандартная токоотдача для данных ячеек. Ячейка НФ-00009545 не тестировалась на токоотдаче 0,5C.

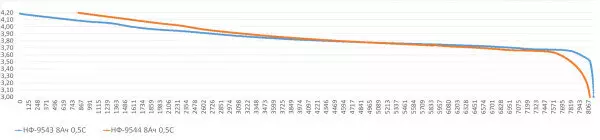

На графике наглядно показано, что ячейка НФ-00009544 показывает меньшее падение напряжения, чем ячейка НФ-00009543 при разряде до ≈50% разряда, при этом падение напряжения до минимального происходит раньше.

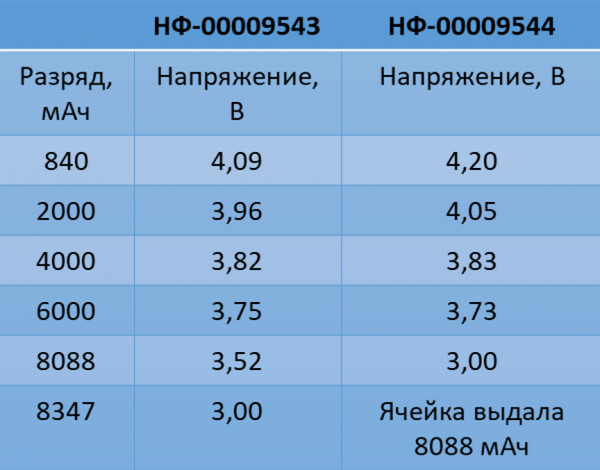

Ячейка НФ-00009543 выдала на 3% больше емкости, чем ячейка НФ-00009444 (8347 мАч против 8088 мАч).

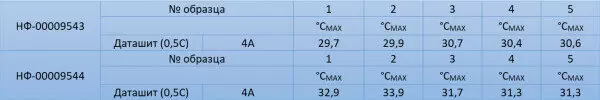

Также мы провели тест на повышение температуры, результаты получились такие, по итогам которого ни один из образцов не превысил температуру 34 градуса по Цельсию.

Тестирование проводилось при комнатной температуре.

Перейдем к тестам на более высоких токоотдачах.

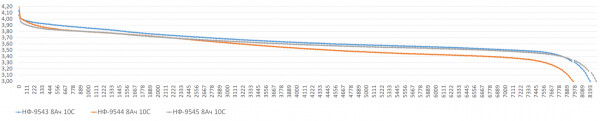

Графики разряда при токоотдаче 10C.

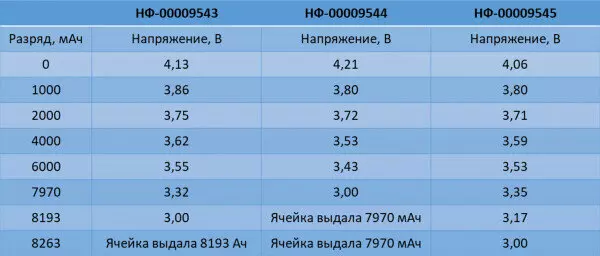

На токоотдаче 10C мы протестировали все 3 ячейки:

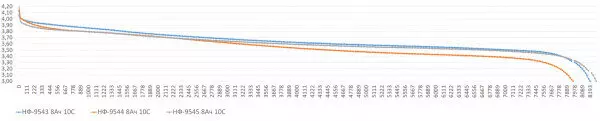

На графике наглядно показано, что ячейки НФ-00009543 показывают меньшее падение напряжения, чем другие ячейки при токоотдаче 10C.

Ячейка НФ-00009544 показывает наиболее сильное падение напряжения, а также началось повышение температуры ячейки — тестирование при токоотдаче выше, чем 10C, вследствие этого не проводилось.

Ячейка НФ-00009545 выдала наибольшую емкость, по сравнению с НФ-00009543 и НФ-00009444, при этом напряжение при разряде до 7889 мАч было ниже, чем у ячейки НФ-00009543.

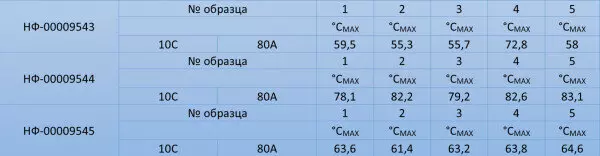

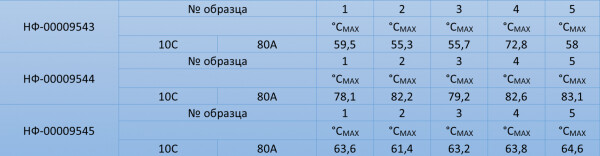

Также протестировали образцы ячеек на повышение температуры, получили такие результаты.

Ячейки НФ-00009543 прошли тестирование при токоотдаче 10C без повышения температуры и перешли к следующим этапам тестирования на более высокой токоотдаче.

Ячейки НФ-00009544 прошли тестирование при токоотдаче 10C, но началось повышение температуры образцов. К следующим этапам тестирования на более высокой токоотдаче не допущены.

Ячейки НФ-00009545 прошли тестирование при токоотдаче 10C без повышения температуры и перешли к следующим этапам тестирования на более высокой токоотдаче.

Перейдём к токоотдаче 20C.

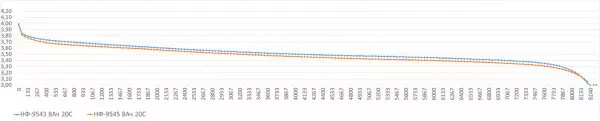

Графики разряда при токоотдаче 20C

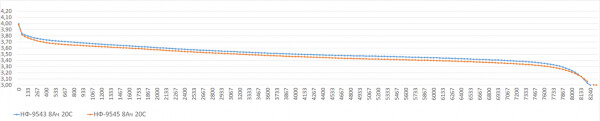

На графике наглядно показано, что ячейка НФ-00009543 показывает меньшее падение напряжения, чем ячейка НФ-00009545:

Ячейка НФ-00009543 выдала 8240 мАч;

Ячейка НФ-00009545 выдала 8270 мАч.

Результаты тестирования очень близкие, небольшое преимущество у ячейки НФ-0009543.

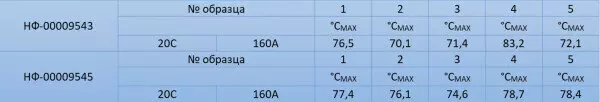

С точки зрения температуры ячеек — результаты также очень похожие, только один образец ячейки НФ-00009543 превысил температуру 80 градусов по Цельсию.

Перейдем к основным фишкам ячеек — высокой импульсной токоотдаче.

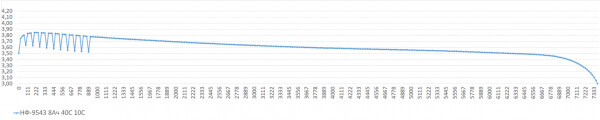

График разряда при импульсной токоотдаче 40C 10C

Производителем элемента НФ-00009543 заявлена пиковая токоотдача 40C, с просадкой напряжения до 3,5 В — ячейки успешно прошли тестирование при такой токоотдаче.

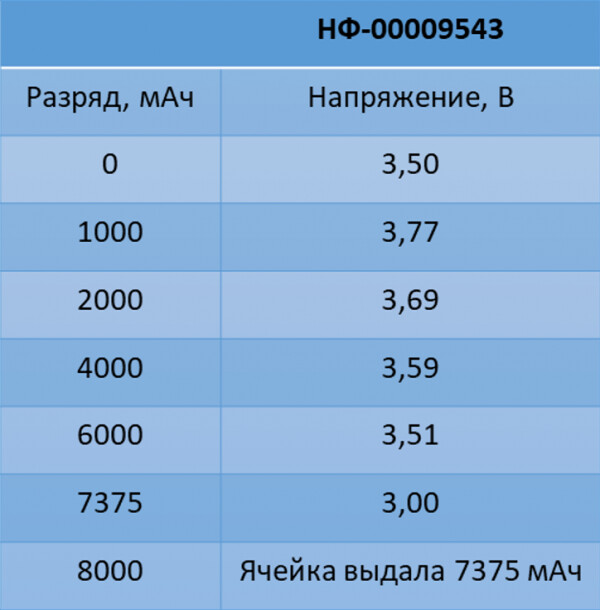

При импульсной токоотдаче 40C в течение 10 секунд, далее 10C до напряжения 3,0 В ячейка выдала 7375 мАч.

Ячейки НФ-00009544 и НФ-00009545 не тестировались при импульсной токоотдаче 40C 10С.

Ни один образцов не превысил температуру 69 градусов по Цельсию.

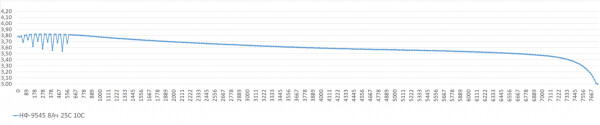

График разряда при импульсной токоотдаче 25C 10C.

Производителем элемента НФ-00009545 заявлена пиковая токоотдача 25C, с просадкой напряжения до 3,5 В — ячейки успешно прошли тестирование.

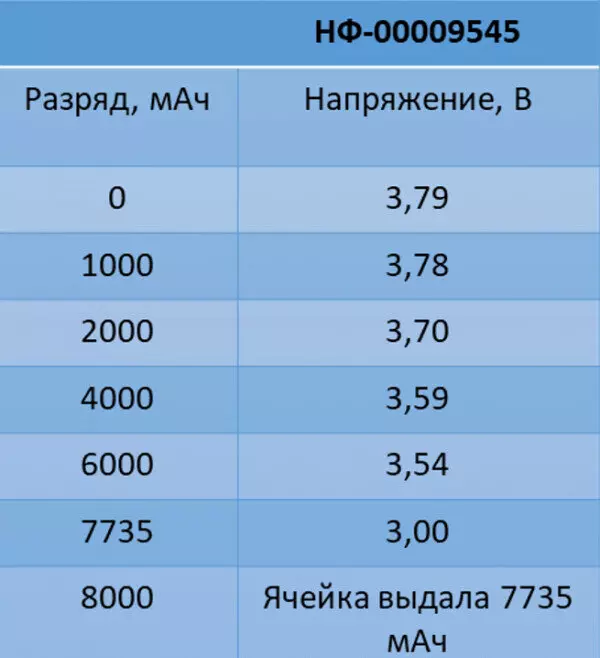

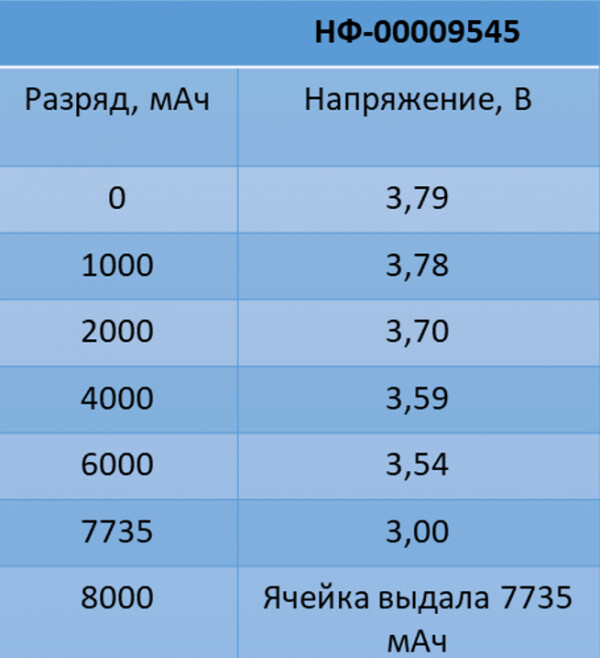

При импульсной токоотдаче 25C в течение 10 секунд, далее 10C до напряжения 3,0 В ячейка выдала 7375 мАч.

Ячейки НФ-00009543 и НФ-00009544 не тестировались при импульсной токоотдаче 25C 10С.

Ячейки НФ-00009545 прошли тестирование при импульсной токоотдаче без повышения температуры образцов свыше 63 градусов по Цельсию.

Выводы

Ячейки НФ-00009544 8Ач показали наиболее сильное падение напряжения при токоотдачах выше чем 0,5C. При токоотдаче 10C начинается повышение температуры, вследствие этого на более высоких токоотдачах тестирование не проводилось. Ячейки обладают наиболее высокой удельной энергоемкостью среди тестируемых образцов, подходят для аккумуляторных сборок с максимальной токоотдачей 10С (пиковой 20C). Не рекомендуется применять для сборок с максимальной токоотдачей выше 10C.

Ячейки НФ-00009543 8Ач показали лучшие результаты в тестировании, цена за 1 Ач средняя по сравнению с другими тестируемыми ячейками, удельная энергоёмкость лучше только у ячейки НФ-00009544. Из недостатков — высокий вес. Производителем заявлена пиковая токоотдача 40C, тестирование пройдено успешно — ячейки подойдут для сборок с высокой пиковой токоотдачей до 40C.

Ячейки НФ-00009545 — средние результаты по сравнению с другими тестируемыми ячейками, все этапы тестирования пройдены успешно. Результаты тестирования при токооотдаче 20C близки к результатам ячейки НФ-00009543. Производителем заявлена высокая пиковая токоотдача 25C, тестирование пройдено успешно — ячейки подойдут для сборок с высокой пиковой токоотдачей до 25С.
