Тестирование li-pol ячеек ёмкостью 22Ah: свойства аккумуляторов от НЭТЕР

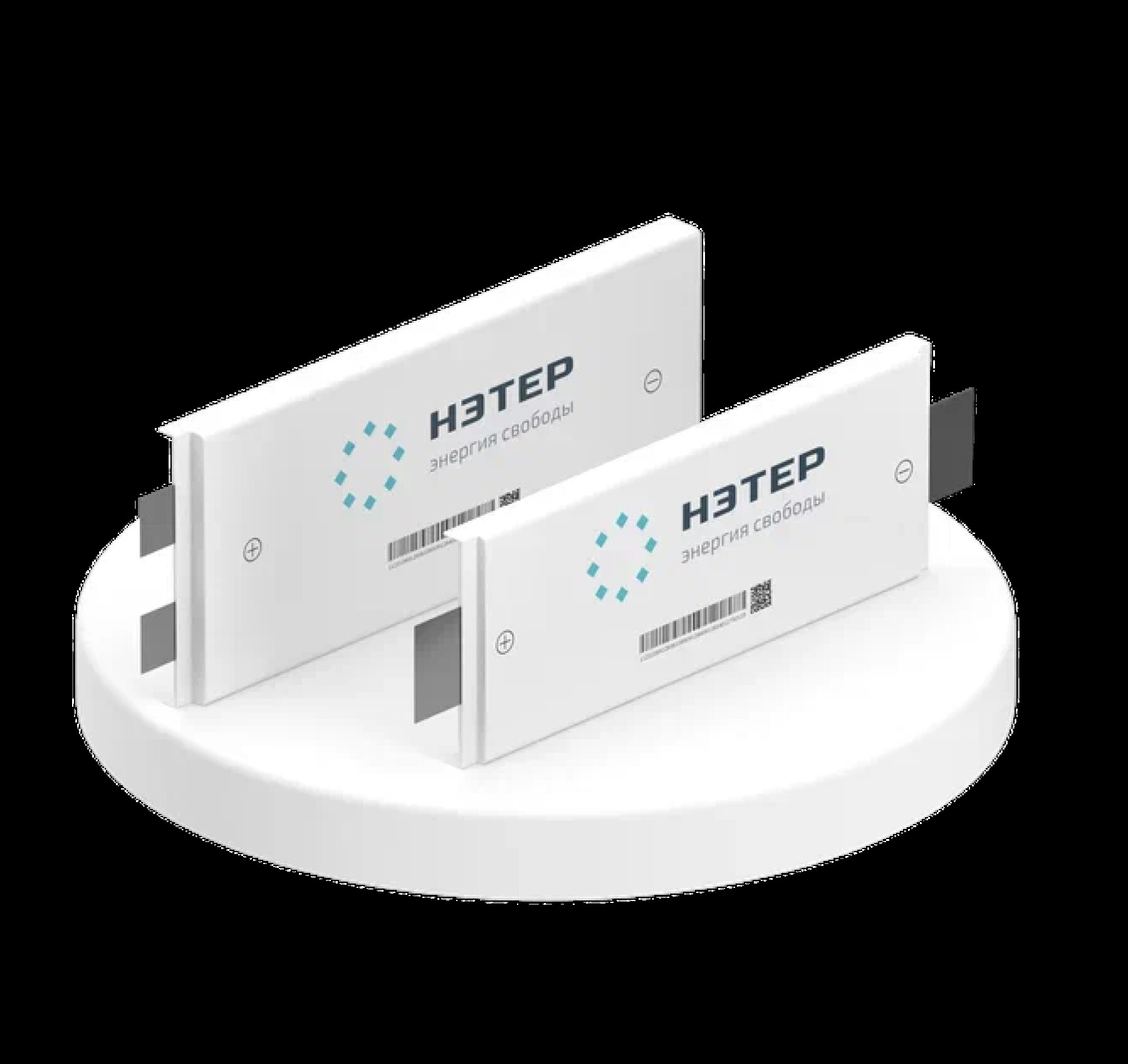

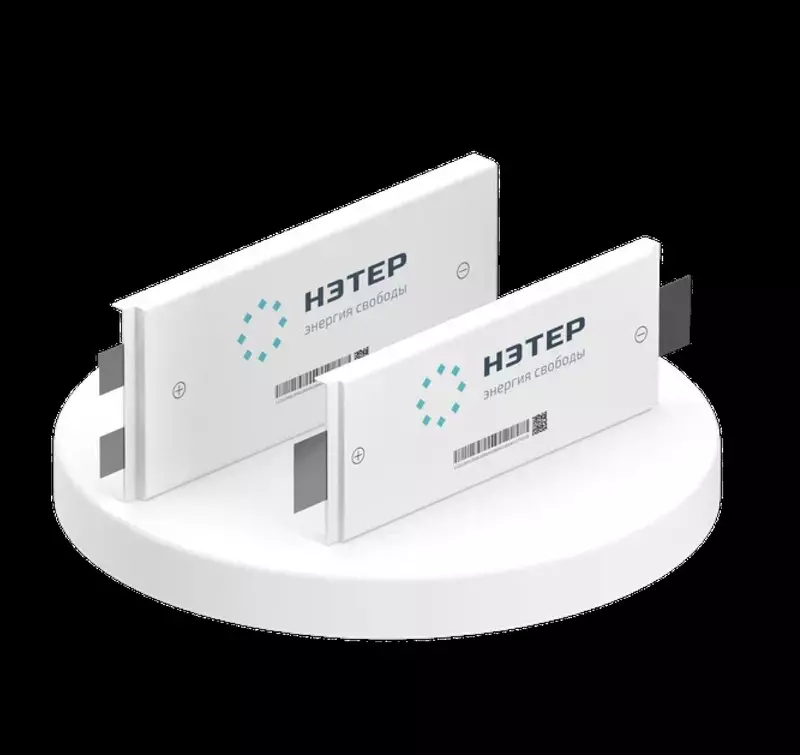

Продолжаем тестировать аккумуляторные элементы. Сегодня протестируем литий-полимерные элементы Li-Pol 22 Ач.
© neter.pro
Технические характеристики:
Напряжение — 3,7 В;
Емкость — 22 Ач;
Токоотдача — 5C/10C;
Габариты — 170×72×10,3 мм;
Вес — 293 г;
Удельная энергоемкость — 277,82 Вт*ч/кг.
Ячейка обладает высокой удельной энергоёмкостью, несмотря на небольшие габариты и невысокий вес, обладает высокой емкостью 22 000 мАч. Отлично подойдут для сборки аккумуляторных батарей в компактных размерах.

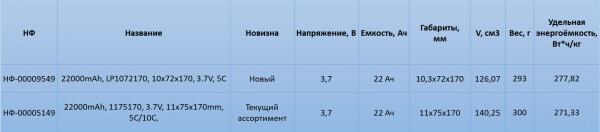

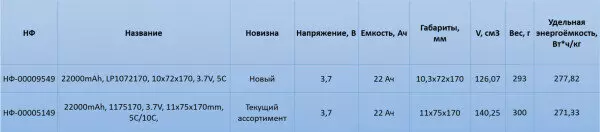

Сравним элемент-новинку с проверенным аккумуляторным элементом из ассортимента НЭТЕР.
© neter.pro
В ассортименте НЭТЕР уже есть литий-полимерные аккумуляторные ячейки емкостью 22 Ач, которые мы уже давно применяем в разнообразных аккумуляторных батареях. Разница между ними и ячейками-новинками:
Габариты: ячейка-новинка меньше по размерам на 10%;
Вес: новые ячейки легче на 7 граммов;
Емкость: номинальная ёмкость ячеек одинаковая;
Удельная энергоёмкость: удельная энергоёмкость новой ячейки выше на 2%;
Напряжение: номинальное напряжение ячеек одинаковое.
Если сравнивать технические характеристики, то новая ячейка — полный аналог элемента из текущего ассортимента НЭТЕР, при этом она чуть меньше по габаритам и весу.
Перейдём к сравнению графиков разряда.

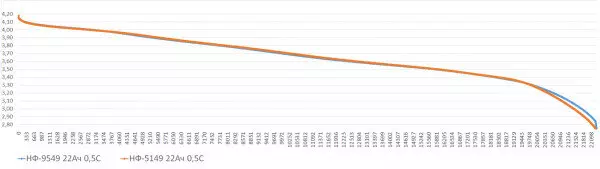

График разряда при токоотдаче 0,5C
© neter.pro

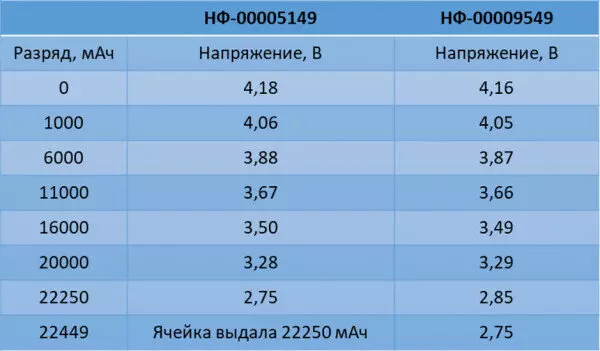

Синим показан график разряда новой ячейки 22 Ач (НФ-00009549)
Оранжевым показан график разряда ячейки из текущего ассортимента 20 Ач (НФ-00005149)
© neter.pro
Тестирование проводили на токоотдаче 0,5C — номинальная токоотдача, заявленная производителем согласно даташиту ячейки. По результатам тестирования разница между ячейками минимальная, падение напряжения новой ячейки происходит чуть быстрее до разряда 20 000 мАч, при этом сама ячейка выдала на 200 мАч больше.
Далее ознакомимся с температурами, которые достигали образцы ячейки-новинки при тестировании на токоотдачах 0,5C и 5 C.
Температура ячейки-новинки при тестировании при комнатной температуре
© neter.pro
Мы протестировали 5 образцов аккумуляторного элемента новинки при комнатной температуре на токоотдачах 0,5C и 5C:
На токоотдаче 0,5C ни один из образцов не превысил температуру 35 градусов по Цельсию, тестирование пройдено успешно;
На токоотдаче 5C ни один из образцов не превысил температуру 78,2 градуса по Цельсию, тестирование пройдено успешно.
Все 5 образцов успешно прошли тестирование без повышения температуры выше критических значений.
Выводы
Новинка, литий-полимерный аккумуляторный элемент 22 Ач, успешно прошел тестирование. С точки зрения технических характеристик, новая ячейка — хороший аналог элемента 22 Ач из текущего ассортимента НЭТЕР, обладает аналогичными техническими характеристиками при чуть уменьшенных габаритах.
