Стенд для разборки/сборки ремонтных гидроцилиндров, серия «СЕРВИС ПЛЮС»,-ССГ-12Г8000

Стенд модульного исполнения. Предназначен для разборки/сборки ремонтных гидроцилиндров мобильных машин, технологического оборудования разделением штока и гильзы и установкой штока в гильзу посредством дискретно движущейся опоры с гидроприводом. Оснащен гидравлическим гайковертом для срыва и откручивания гайки крепления поршня на штоке гидроцилиндра и установки гайки крепления поршня с требуемым крутящим моментом затяжки.

На стенде выполняются следующие операции

-закрепление цилиндра на опорах (гильза, шток);

-разделение штока и гильзы (при разборке РГЦ) с помощью дискретно движущейся опоры с гидроприводом и отведение гильзы по стенду до зазора в 1500мм для установки гайковерта;

-срыв и откручивание гайки крепления поршня на штоке гидроцилиндра гайковертом;

-установка гайки крепления поршня с требуемым крутящим моментом затяжки;

-установка штока в гильзу при сборке РГЦ после ремонта при помощи опоры с гидроприводом;

Возможно выполнение испытаний собранного гидроцилиндра на холостом ходу при оснащении стенда спец. насосной станцией (опция).

Технические характеристики

Изделие выполнено в климатическом исполнении У категории размещения 3,1 по ГОСТ 15150.

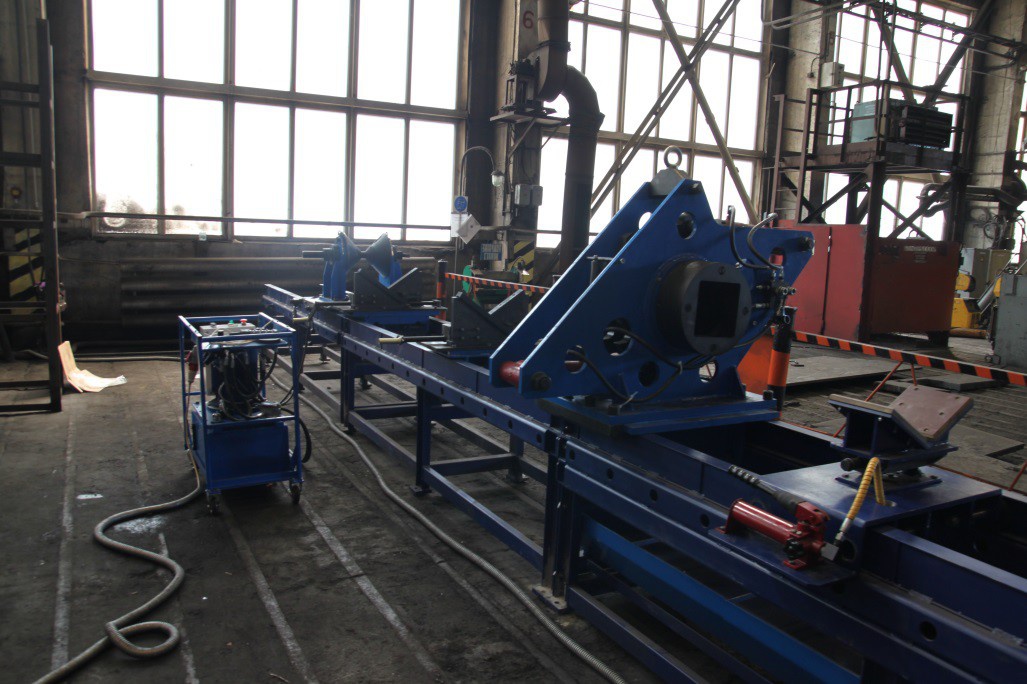

Общее устройство стенда

Стенд имеет секционную конструкцию, что облегчает транспортировку и монтаж.

Состоит из рамы; гидравлического гайковерта; опоры проушины штока РГЦ; роликовой опоры проушины гильзы РГЦ с гидроцилиндром привода перемещения; роликовой регулируемой опоры штока РГЦ; роликовой регулируемой опоры гильзы РГЦ; фиксирующих пальцев; двух поддонов сбора гидравлической жидкости из РГЦ; насосной станции привода исполнительных механизмов опоры РГЦ и гайковерта.

Стенд монтировать на ровном бетонном полу, глубина бетонирования пола не менее 250мм. Порядок выставления секций рамы горизонтально в поперечном и продольном направлении, корректировку по высоте и линейности в продольном направлении см. в РЭ на стенд.

Рама

Рама состоит из двух усиленных секций и двух облегченных секций, соединенных болтовыми соединениями. Две усиленные секции предназначены для восприятия крутящего момента, возникающего от гайковерта при откручивании или закручивании гайки крепления поршня на штоке РГЦ. На боковых стенках секций выполнены отверстия с шагом 250 мм для фиксации узлов стенда на раме. Внутри усиленных секций размещены два поддона на роликах для слива ГЖ, оснащены шаровыми кранами.

Гайковерт

Гайковерт предназначен для срыва и откручивания гайки поршня РГЦ при разборке, для закручивания с требуемым моментом затяжки при сборке.

Гайковерт закрепляется на раме стенда с продольной регулировкой в пределах 250 мм. В инструментальное гнездо гайковерта устанавливается переходная головка, выходной квадрат 152 мм, (с последующей установкой на нее накидной гаечной головки), или другой инструмент для откручивания — закручивания гайки поршня.

Опора проушины штока РГЦ

Предназначена для фиксации проушины штока при разборке-сборке РГЦ и откручивании-закручивании гайки поршня. Опора фиксируется на раме пальцами. Проушина штока РГЦ устанавливается в опору с помощью фальшпальца (в комплект поставки не входит и изготавливается на предприятии-потребителе по размерам проушин РГЦ). Опора состоит из основания; регулируемых под ширину проушины РГЦ щёк; опорного винта с гайкой; двух стяжных винтов с гайками; фальшпальца; рым-болтов.

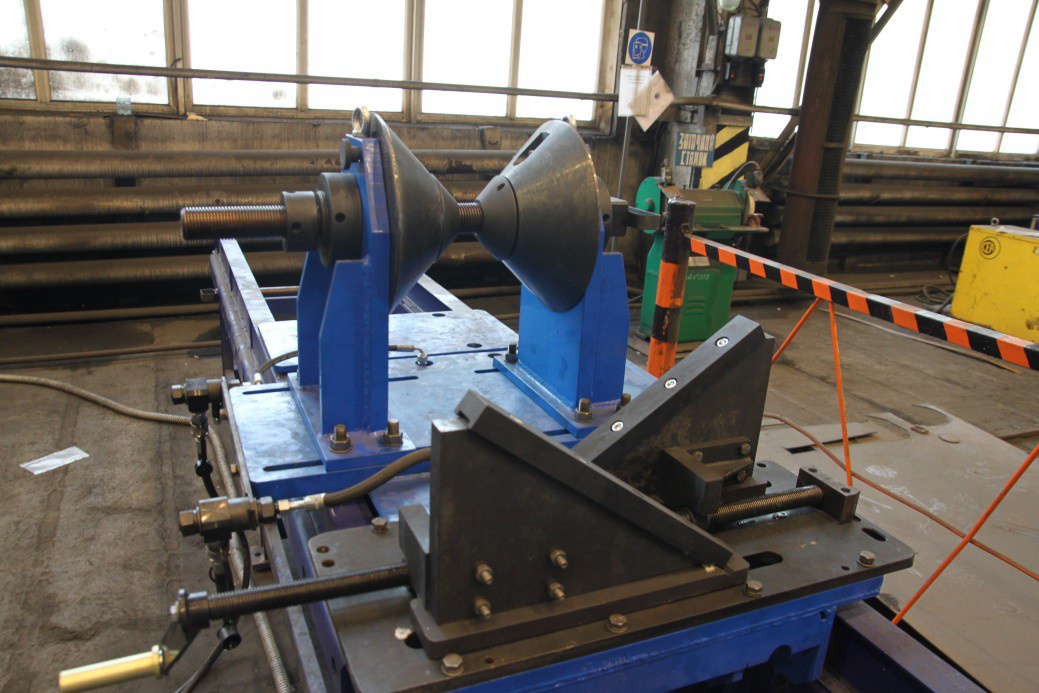

Приводная подвижная опора проушины гильзы РГЦ

Предназначена для закрепления проушины гильзы РГЦ. При помощи гидроцилиндра ГЦРС, соединяющего основную и упорную тележки опоры, оснащенных роликами, обеспечивается перемещение опоры по раме при разборке-сборке РГЦ. Опора состоит из основной тележки; щек, регулируемых под ширину проушины гильзы РГЦ; регулируемого под диаметр гильзы РГЦ ложемента; винта с ручкой для настройки ложемента; гидроцилиндра перемещения опоры по раме; универсальных конусов центрирования проушины гильзы РГЦ; опорного винта с гайкой; вспомогательной тележки; поворотных штуцеров с БРС для подключения РВД от насосной станции; рым-болтов для переноски щек. При перемещении опоры по раме поочередно фиксируют пальцами на раме то основную тележку, то вспомогательную, обеспечивая упор для гидроцилиндра ГЦРС

Дополнительная подвижная опора гильзы РГЦ

Предназначена для удержания гильзы при разборке-сборке РГЦ и перемещения по раме.

Опора состоит из: корпуса тележки; регулируемого ложемента; винта с ручкой для настройки ложемента; прижимного ремня с устройством натяжения; роликов с осями.

Подвижная регулируемая опора штока

Позволяет центрировать положение поршня относительно гильзы в процессе сборки РГЦ. Вертикальное центрирование обеспечивается гидравлическим домкратом и ручным насосом, установленным на полке опоры; поперечное горизонтальное — винтовым механизмом. Для обеспечения прохода проушины штока РГЦ над опорой, призма опоры выполнена легкосъемной.

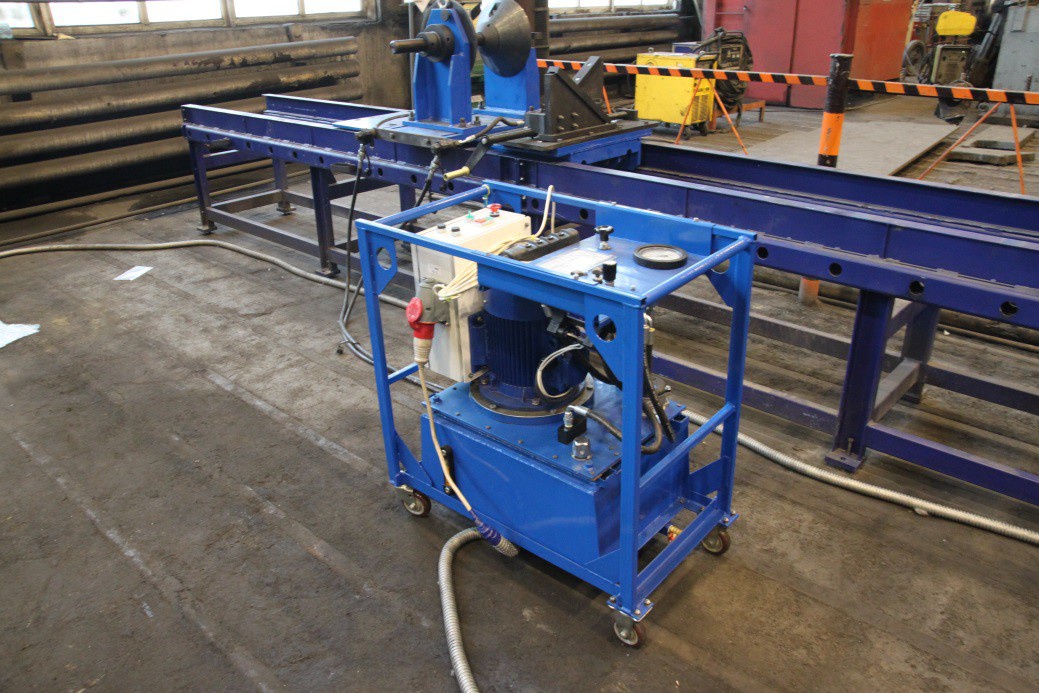

Насосная станция НЭЭ30-5П40Т1

Насосная станция предназначена для подачи гидрожидкости под давлением к гидроцилиндру разборки/сборки РГЦ, или к гайковерту. Рабочее положение насосной станции -горизонтальное, допускаемый наклон пола не должен превышать 1º в любую сторону.

Насосная станция с электроприводом, 380 В, электромагнитное управление, ном. давление 32 МПа, подача 5 л/мин, П - тип запорно-распределительного устройства управления насосной станцией — четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении каналы, А и В заперты клапанами, а каналы Р и Т соединены со сливом в гидробак, бак 40 л. Насосная станция снабжена РВД длиной 4000 мм для подключения к ГЦРС или к гайковерту.

Блок управления на насосной станции

Предназначен для управления потоком, давлением и расходом гидрожидкости, подаваемой на исполнительные гидроцилиндры.

Комплект поставки стенда: рама, гидрогайковерт, опоры-4 шт, пальцы-6 шт, поддон-2 шт, насосная станция, Руководство по эксплуатации, объединенное с паспортом.

*) По заказу, разрабатываем и изготавливаем стенды серии «СЕРВИС ПЛЮС» требуемой функциональности и комплектации
