Стенд для клепки хребтовой балки СКХБ-0209 «Энерпром»

Предназначен для производства хребтовой балки вагона-цистерны (чертеж ЦЛДР0113.03.01.100) и других хребтовых балок подобной конструкции.

Стенд выполнен в климатическом исполнении «У» категории размещения 2,3,4 по ГОСТ 15150-69.

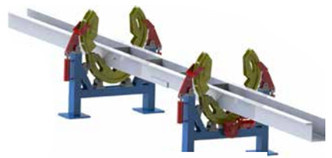

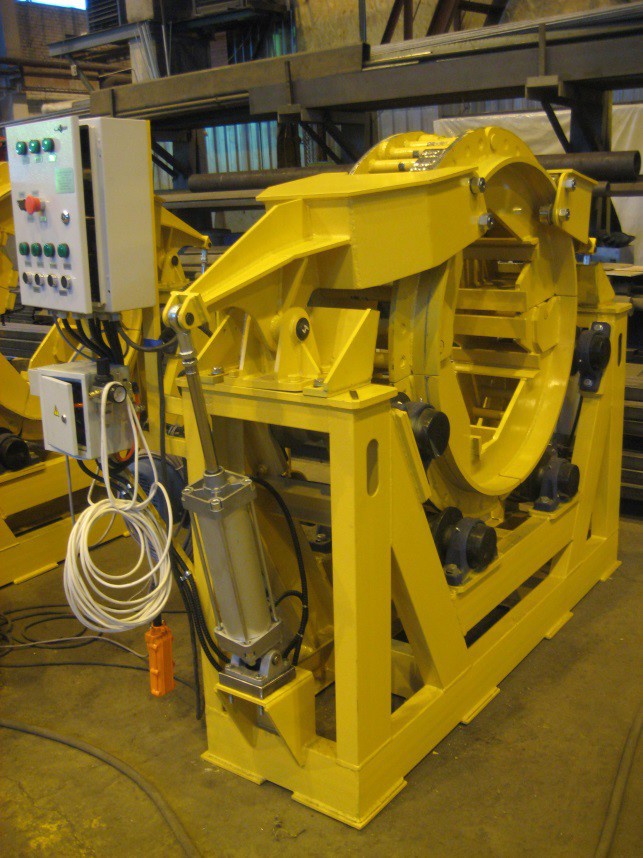

Кольцевой кантователь хребтовой балки

Включает две кольцевые опоры разъемного типа. Одна из опор выполнена с

электроприводом. Балка фиксируется пневмоцилиндрами по сечению, образованному двумя Z-образными профилями.

Система управления включает щит с контроллером управления пневматическими цилиндрами кантователя и электроприводом вращения, соответствующие датчики. Управление синхронной работой опор кантователя с переносного пульта или стационарного. Частота вращения 6 об/мин.

Скоба клепальная гидравлическая Кс40\290\190\210Г. Глубина зева до оси 290 мм, ширина зева 190 мм, ширина скобы со стороны матрицы 210 мм, гидравлический возврат. В комплекте пуансон-матрица для заклепки диаметром 22 мм, по заказу оснащается комплектами пуансон-матрица для заклепок диаметром 25,16,12мм. Используемые заклепки, — из низкоуглеродистой стали с предварительным подогревом до температуры ковки ее материала, ºС, 850-1100. Управление кнопками «ПУСК» и «НАЗАД» на ручке скобы клепальной. Перемещение штока происходит только при нажатой кнопке, при отпущенной кнопке шток гидроцилиндра скобы останавливается.

Станция насосная НЭЭ10/70-24/3И100Т2

Установка индукционного нагрева СЭЛТ-111-20/44

Кран консольный стационарный с ручным поворотом стрелы ККР 3-0,5-2,5-3,0
