Газотурбинная установка ГТЭ-150 для парогазовых электростанций

В 1990 году на ГРЭС-3 заработала первая в России газотурбинная энергетическая установка парогазового цикла мощностью 150 МВт.

Разработчик и изготовитель — ПО «Ленинградский Металлический завод» (г. Санкт-Петербург, Россия).

Газотурбинная установка ГТЭ-150 предназначена для работы в пиковом и полупроводниковом режимах эксплуатации при автономной работе, а также в цикле ПГ

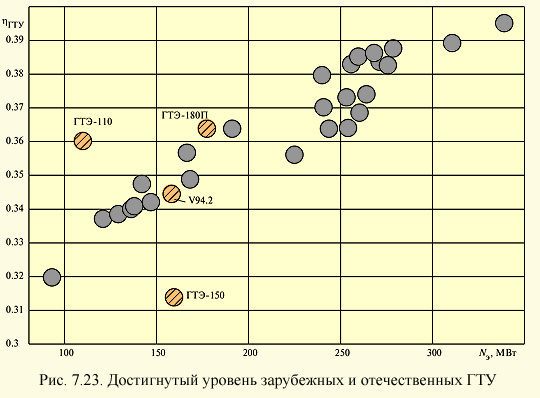

  • Номинальная мощность — 128/157,6 МВт
  • КПД — 29,6/31%

Температура газа:

  • перед турбиной — 950/1100 С
  • за турбиной — 423/506 С
  • Степень повышения давления воздуха — 12
  • Расход воздуха через компрессор — 600 кг/с
  • длина — 15,1 м
  • ширина — 5,15 м
  • высота — 5 м
  • Удельная масса турборгуппы — 1,5/1,2 кг/кВт

ГТЭ-150 выполнена по простой одновальной схеме. Турбогруппа выполнена в виде единого сборочного блока, включающего четырнадцатиступенчатый компрессор, четырехступенчатую турбину и 14 встроенных камер сгорания секционного типа. Движение рабочего тела в пределах турбогруппы прямоточное.

Выхлоп осевой. Корпус турбогруппы имеет разъем в горизонтальной плоскости, ряд технологических и эксплуатационных стыков в вертикальных плоскостях и опирается на стойки фундаментной рамы в шести точках. Передние опорные стойки закреплены на раме неподвижно и образуют фикспункт корпуса турбогруппы, средние и задние стойки качающиеся, закреплены на осях, выполненных на фундаментной раме и корпусе турбогруппы.

Данная турбина эксплуатируется до сих пор:

29.12.2016 г.

«Завершены работы по реконструкции системы регулирования, автоматики и защит ГТЭ-150 ст. № 5 ЛМЗ ГРЭС-3 Мосэнерго»

Кстати, а вы знали, что на «Сделано у нас» статьи публикуют посетители, такие же как и вы? И никакой премодерации, согласований и разрешений! Любой может добавить новость. А лучшие попадут в наш Телеграм @sdelanounas_ru. Подробнее о том как работает наш сайт здесь👈

Источник: ccpowerplant.ru
