АТБ Электроника выпустила первую опытную партию нового изделия.

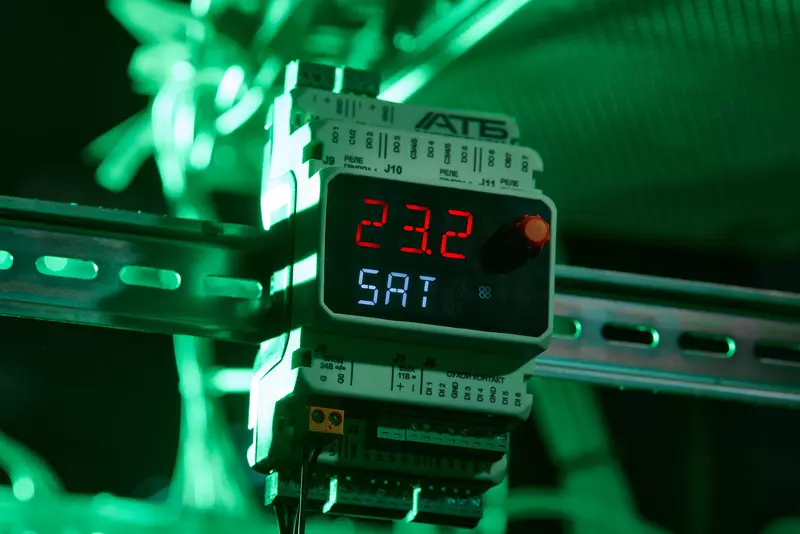

Контроллер АТБ-2100 — первое изделие в новой линейке контроллеров для АСУ ТП. Помимо разработки и производства самого изделия, программисты АТБ Электроника написали встроенное прикладное программное обеспечение.
Параметрические контроллеры АТБ-2100 предназначены для управления различными видами инженерных систем зданий:
- промышленные модульные и компактные вентиляционные установки, центральные кондиционеры,
- индивидуальные тепловые пункты,
- промышленные холодильные установки,
- прецизионные кондиционеры,
- промышленные увлажнители,
иные типовые агрегаты.
Для каждого из видов оборудования предназначено соответствующее универсальное конфигурируемое программное обеспечение, встроенное в контроллер при его изготовлении.
Конфигурирование контроллера под особенности конкретной установки производится с помощью мастера конфигурации, запускаемого автоматически при первом включении. При необходимости конфигурация может быть изменена пользователем с соответствующим уровнем доступа.
Линейка контроллеров АТБ-2100 включает в себя модули расширения, позволяющие увеличить количество сигналов ввода-вывода контроллера в тех случаях, когда их недостаточно в самом контроллере для решения задачи автоматизации той или иной установки.
Для соединения контроллера с модулями расширения конструкторами и промышленным дизайнером компании был разработан специальный оригинальный коннектор, который сейчас проходит процедуру патентования.
Преимущества контроллеров АТБ-2100:
- встроенное программное обеспечение исключает необходимость разработки специализированного прикладного программного обеспечения,
- большая плотность сигналов ввода/вывода,
- возможность гибкого конфигурирования типов сигналов подключаемых датчиков и исполнительных устройств,

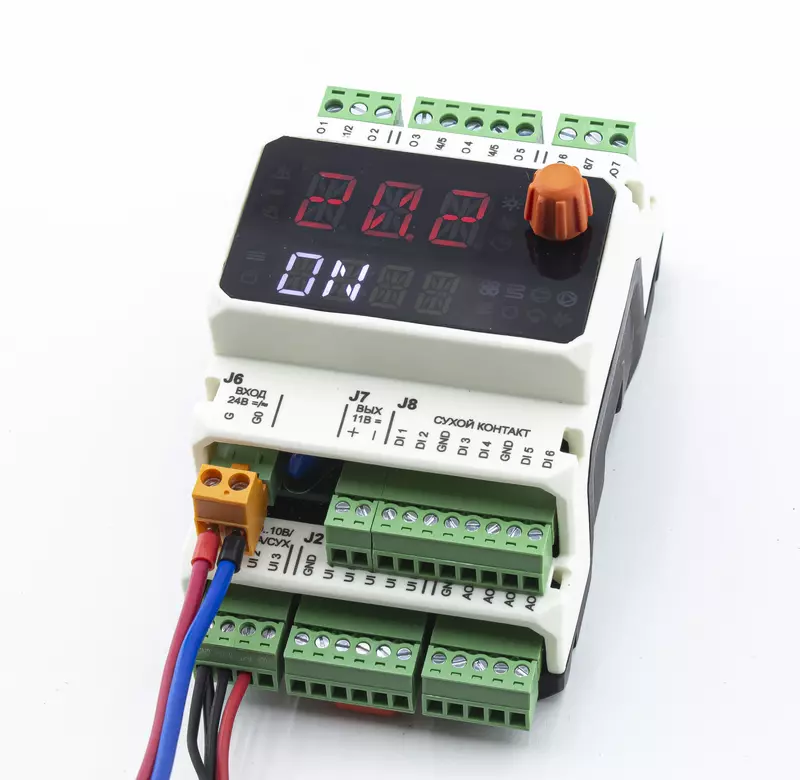

- встроенный дисплей имеет крупные, яркие символы и удобный способ управления с помощью энкодера с осязаемым кликом,
- меню пользователя на встроенном дисплее по умолчанию поддерживает русский язык с возможностью переключения на английский,
- встроенный модуль Wi-Fi позволяет подключаться к контроллеру и управлять его работой с помощью смартфона и планшета,
- два независимых интерфейса RS485 обеспечивают одновременное подключение контроллера к системе диспетчеризации по протоколу Modbus RTU и взаимодействие контроллера с полевыми устройствами,
- возможность оснащения контроллера как механическими, так и твердотельными реле,
- встроенный дополнительный источник питания позволяет питать опциональные активные датчики непосредственно от контроллера,
- защелки крепления на DIN-рейке выполнены с фиксацией как в закрытом, так и в открытом положении, что существенно упрощает монтаж устройства в щите,
- использование съемных винтовых клемм обеспечивает необходимую надежность расключения проводов без риска повреждения контроллера,
- комплектование контроллера и модуля расширения готовым набором винтовых клемм,
- возможность обновления программного обеспечения контроллера в полевых условиях через интерфейсы RS485 или Wi-Fi.
Сейчас рынок систем вентиляции в России, требующий постоянного обновления контроллеров — 100 тысяч установок в год. К каждой установке требуется отдельный контроллер.
Серийное производство начнется в ближайшие месяцы. На сегодняшний день ключевые производители комплектного оборудования тестируют и подтверждают необходимые им партии.
© atb-e.ru
Базовые характеристики
Аналоговые /дискретные входы |
3 x NTC/0…10В/4…20мА/сухой контакт+ 5 х NTC/PT1000/сухой контакт + 6 x сухой контакт |
Аналоговые выходы |
4 x 0…10В/ШИМ, 10 мА |
Дискретные выходы |
7 x механические или твердотельные нормально разомкнутые реле — на любом из каналов Механические реле: 5А 250VAC/30VDC (на резистивную нагрузку) Твердотельные реле: 150мА 250VAC, 500мА 48VDC/AC |
Программное обеспечение |
Встроенное, конфигурируемое для работы с установкой выбранной конструкции |
Коммутационные порты |
2 x RS485 Modbus + WIFI |
Встроенный дисплей и органы управления |
LED 2 строки Union Jack 3 + 4 символа, 16 дискретных LED для подсветки специальных символов, энкодер с кнопкой |
Пользовательский интерфейс |
Встроенный дисплей / мобильное приложение |
Электропитание |
24 В AC/DC, 15 Вт |
Конструктивное исполнение |
Монтаж на DIN рейку |
Диапазон рабочих температур, °C |
-20…+60 |
Подключение |
Винтовые разъемы |
Габаритные размеры (ШХВХГ), мм |
71×111×75 |
Опции
Модуль расширения |
Номенклатура входов/выходов совпадает с контроллером |
Комплекты винтовых разъемов |
— для контроллера — для модуля расширения |
Контроллер АТБ-2100 в каталоге ОЕМ оборудования.
Параметрический контроллер АТБ-2100 — скачать
