Картофелесажалка для трактора, новая сажалка картофеля от производителя Колнаг

Картофелесажалка от производителя Колнаг

Модель CR 450 — высокоинтеллектуальная 4-рядная прицепная картофелесажалка. Многочисленные автоматические функции и гидравлический двигатель на каждый ряд, гибкая дистанция посева и возможность сева независимо от ряда. Бункер сажалки на 3,5 тонны и точный высевающий элемент гарантируют высококачественный и высокопроизводительный процесс посева картофеля. Выбирая картофелесажалку 450, выбираете сеялку с высоким уровнем комфорта оператора.

Сельскохозяйственные машины, выпускаемые на заводе «КОЛНАГ» по лицензии известной бельгийской компании AVR.

 © kolnag.ru

Технические характеристики картофелесажалки

Многофункциональный комплекс на базе картофелесажалки CR450M

1. Для каменистых и тяжелых почв, обработки грядок и борозд. Картофелесажалка оснащена сверхмощным бороздным культиватором. Устройство для борозд защищено каменным предохранителем.
2. Автоматический бункер регулирует подачу семенного картофеля. Точная и надежная картофелесажалка: благодаря усовершенствованному экскаватору и чрезвычайно точному посадочному элементу точно сажать с заданным расстоянием посадки и на заданной глубине посадки.
3. Складной бункер (вместимостью 3,0 тонны для моделей 4×75 и 3,5 тонны для моделей 4×90) сажать большие партии картошки, экономить время. При посадке оптимальное поступление семенного картофеля в состав посадочного элемента.
4. Комбинировать сельскохозяйственную технику с почвообрабатывающим оборудованием, например, специально разработанным гребневым культиватором Колнаг GE-Force и с другими брендами.
5. Высокоточная и надежная картофелесажалка. Высокоточная сажалка картошки: благодаря современному бороздному плугу и чрезвычайно точному высевающему элементу сажать точно на заданном расстоянии и глубине посева.

 © kolnag.ru

4х рядная картофелесажалка к трактору от производителя

4 специальных высевающих элемента, приводной барабан с диаметром 270 мм и малый шкив с диаметром 60 мм. Предназначены для точной и быстрой высадки. Высевающий элемент вместит 40 стаканчиков (2×20) диаметром от 30 до 60 мм. Передвижной пол с приводом от высаживающего элемента, 2 положения и отключается для ряда. Система обнаружения пустых стаканов счетчиком гектаров. Механическое отключение одним посадочным элементом.

Характеристики сеялки:

1. Машина обладает высокой прочностью.
2. Доступен узел для внесения удобрений объемом 1, 8 м³ (4-рядный).
3. Разрыхлитель почвы доступен.
4. Высаживающий элемент регулируемый для посадки семенного картофеля.
5. Бункер вместимость 3, 5 тонны (4×75).

Включенное оборудование картофелесажалки:

1. Механический привод.
2. Плавающие сошники на 11, 2×28″ колесах.
3. Механическая регулировка глубины через дышло.
4. Ремни для чашек диаметром 82 мм, с механическим ленточным перемешиванием.
5. Высадочные агрегаты с приводным катком большого диаметра 260 мм.
6. Гидравлический подъем и опускание сеялки.
7. Гидравлические маркеры двойного действия, работающие совместно с подъемом и опусканием машины.
8. Существует гидравлическая система управления для привода данного устройства.
9. Устройство картофелесажалки имеет 4 колеса размером 300/70R20.
10. Оси оснащены гидравлическими тормозами и тормоза.

Устройство сеялки поднято или опущено гидравлическим способом, включая колеса. Посадочный элемент приводится в движение с помощью гидропривода, включающего гидромотор.

 © kolnag.ru

Точное расстояние посадки

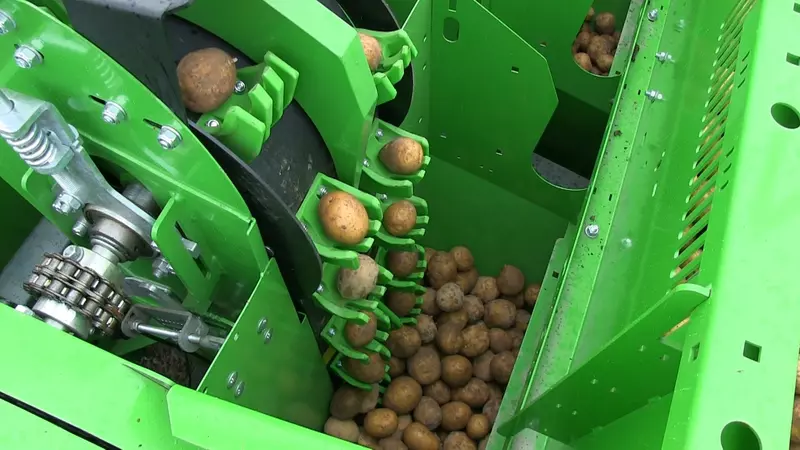

Конструкция посадочного элемента гарантирует точную посевную дистанцию. Высадочный элемент слегка наклонен вперед, картофель готов к высадке. Внизу посадочный элемент слегка повернут, а высота падения минимальна, быструю и точную посадку картофеля (даже на наклонных участках). Расстояние посадки можно установить прямо с экрана. Гидравлический привод высаживающего элемента затем укладывает семенной картофель на заданное расстояние.

Ряд посадочных каналов картофелесажалки оснащен собственным гидромотором. Полезно при посадке на разворотных полосах и использовании опрыскивающих элементов. Расположить ряды на опрыскивающей дорожке и рабочие проходы плотно. Подвижный пол бункера плавно транспортирует семенной картофель к посадочному элементу. Подходящая чашка для сорта семенного картофеля! Функция перемешивания посадочного канала и два механических сепаратора вверху и внизу канала обеспечивают укладку семенного картофеля.

 © kolnag.ru

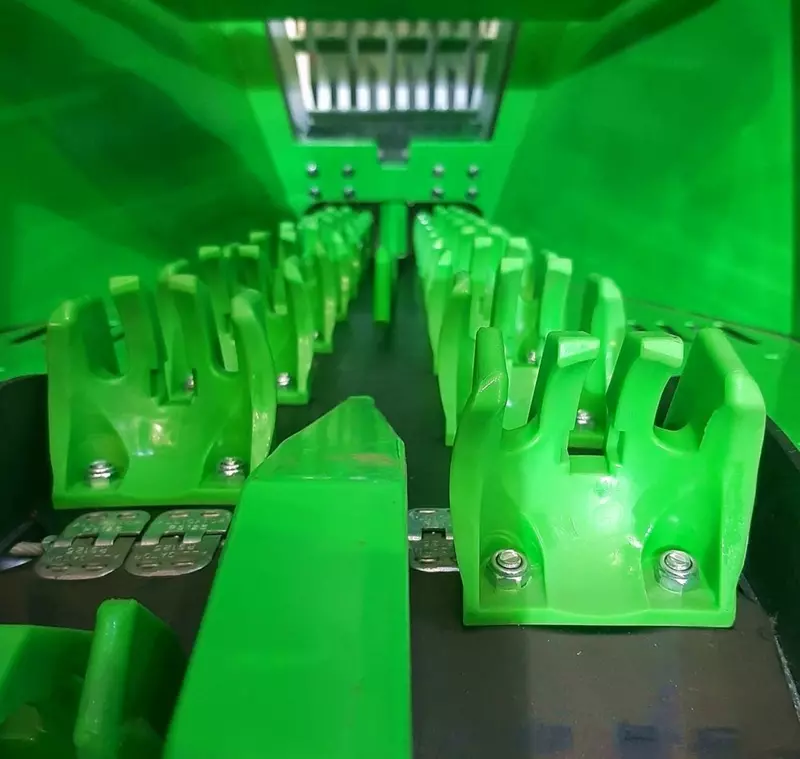

Чашки по умолчанию

Тип 1 | 30-60 мм (зеленый)

Тип 2 | 40-80 мм (желтый)

Уменьшение чашек

Тип 1 | 25-40 мм (темно-зеленый)

Тип 2 | 28-45 мм (синий)

Тип 3 | 45-55 мм для округлых форм (оранжевый)

Емкость отдельных чашек изменить, используя чашки для мелкого и крупного картофеля. Вставки чашек стандартны для сортировки от 33 мм до 55 мм. Соответствующие насадки для картофеля размером менее 33 мм или более 55 мм доступны. На горизонтальном участке верхнего поворота лишний картофель падает обратно в контейнер. Запатентованный процесс позволяет избежать пропусков при закладке несортированных саженцев.

Гребнеобразующая плита

 © kolnag.ru

Комплект опрыскивания

 © kolnag.ru

Комплект внесения гранулированных удобрений

 © kolnag.ru

Механизм для закрытия борозды

 © kolnag.ru

Распылительные дорожки и бак для полива

Управление посевами, трассировщики опрыскивателей с GPS-управлением автоматически опускаются в соответствующие ряды. Картофелесажалка автоматически прекратит подачу семенного картофеля.

Простое управление сажалкой картофеля

Управление картофелесажалкой осуществляется интуитивно понятно сенсорного экрана, ввода параметров и настройки сажалки. Управление с помощью эргономичного джойстика.

Четыре посадочных канала видимы в центре экрана, оптимально контролировать во время посадки. Терминал Cr 450 для программирования автоматических операций.

Используя дополнительный контроллер, сеялкой картофеля управлять с помощью системы GPS через ISOBUS. Секции (TC-SC) и переменное дозирование. Используя ISOBUS джойстик трактора.

Для эффективной обработки земли усовершенствованные гладкие застилающие диски. Регулируемы по ширине и оснащены скребками, идеальное покрытие. Диски подпружинены, приспосабливаться к поверхности. Диаметр составляет 450 мм.

 © kolnag.ru

Для хранения удобрений и материалов гидравлический бункер.

Комбинации:

• Обработка почвы

1. Агрегатирование картофелесажалки с культиватором — гребенобразователем GE Force с механизмом отбора мощности.
2. Интегрированная ротационная борона
3. Портальное дышло

• Защита растений и подкормки

1. Распылительный комплект
2. Гранулы
3. Опрыскивание и внесение удобрений
4. Внесение удобрений в ряд

Анализ работы

Картофелесжалку можно подключить AVR Connect, цифровой платформы, собирает данные о посеве картофеля и позволяет удаленно отслеживать параметры сажалки.

 © kolnag.ru

Базовая конструкция и комплектация тракторной картофелесажалки

Стандартное оборудование

Контроль глубины посредством механической регулировки на дышле. Высадочные агрегаты с приводным катком большого диаметра Ø 260 мм. Роликовые диски, гидравлический бункер.

1. 4 колеса 300/70R20
2. Оси с гидравлическим тормозом + ручной тормоз
3. Управляемые мосты (+/- 15°) — левый/правый, соединены рулевой тягой
4. Тяга гидравлическая вверх/вниз — механическая регулировка
5. Нога гидравлического домкрата под дышлом
6. Буксирная проушина 50 мм (2 положения)
7. Гидропривод посадочного элемента картофелесажалки (1 гидромотор)
8. 4 высевающих элемента с большим приводным барабаном (диаметр 270 мм) и малым шкивом (диаметр 60 мм) для точной высадки на высокой скорости.
9. По 40 стаканчиков в каждом посадочном элементе (2×20) (Ø 30-60 мм)
10. Передвижное пол с приводом от высаживающего элемента, 2 положения (отключается для каждого ряда)
11. Электрическая мешалка на чашечных ремнях, регулируемая из кабины
12. Обнаружение пустых стаканов + счетчик гектаров
13. Механическое отключение одним посадочным элементом
14. Регулируемые по ширине гладкие застилающие диски со скребками, подпружиненные (Ø 450 мм).
15. Гидравлический бункер, вместимость 3500 кг.
16. Интуитивно понятный сенсорный экран для управления и джойстик
17. Дорожные огни + красно-белые полосатые таблички
18. Гидравлический опрыскиватель колеи на окучниковом кожухе/окучниковых плугах-решетчатых катках
19. Устройство опрыскивателя: 2 бака по 300 л, быстросъемная навеска, насос, фильтр.
20. Управление с помощью сенсорного экрана: главный электрический клапан вкл/выкл, четыре электрические секции вкл/выкл, давление.
21. Готовый комплект для опрыскивания: 2 форсунки на ряд, шланги к передней части картофелесажалки.
22. Система перемешивания и опрыскивающих форсунок, опрыскивателя.
23. Противоэрозионная система (установлена на окантовочном капоте)
24. Гидравлическая складная рама, амортизатор

 © kolnag.ru

Конструкция картофелесажалки для посадки картофеля.

1. Встряхивающее устройство против двойной загрузки чашек
2. Нескользящий резиновый ременный привод
3. Укладочный вал
4. Регулировка высоты
5. Контейнер для хранения

Чашечный метод сортировки посадочного картофеля

Стандартное базовое оборудование картофелесажалки:

1. Система посадки: верхний отклоняющий ролик (высокая скорость высева картошки) и нескользящий резиновый приводной ролик с чистящей гребешком.
2. Количество рядов: 4 (укладочный вал механически).
3. Ширина междурядий: 75 см стандартно (ширина рядов 90 см).
4. Расстояние между посевами: от 15 см до 43 см (24 деления)
5. Размещение по глубине, закрывающие диски, лемех борозды, точная установка глубины (с бороздодержателем управляемым копирующим колесом) регулируемые в трех плоскостях диски на ряд, двойные шарикоподшипники.
6. Со скребком в стандартной комплектации, регулируемое прижимное давление.
7. Защитный диск индивидуально фиксироваться в транспортном положении.
8. Изнашиваемые башмаки механические, вибратор с 6-позиционной регулировкой, обслуживания и автоматически натяжную.
9. Трехточечная навеска, тандемная ось.
10. Привод: роликовые цепи с автоматическим натяжителем.
11. Сцепление: муфта заднего хода.
12. Подшипник: шарикоподшипники.
13. Картофельный бункер: гидравлика трактора, производительность посадки, регулирующий клапан одностороннего действия.

Принадлежности для картофелесажалок:

1. Разрыхлитель, формирования гребней, разрыхлить почву, застрявшую под колесами трактора.
2. Разбрасыватель удобрений 2-х/4-х рядный. Устройство предназначено для разбрасывания гранулированных удобрений. Емкость около 160 л на ряд.

На легких песчаных или болотистых почвах увеличения контакта картофеля с почвой на гребне. Комплект насадок для нанесения жидких протравителей. По мере выпадения картофеля полностью опудривается передней и задней насадкой.

 © kolnag.ru

Нет застеваниям посадочной картошки

Встряхивающее устройство картофелесажалки в ковшовом бункере. Семена сильно загрязнены или семена с очень длинными зародышами, в ковшовом бункере может произойти застревание. Избежать — установить встряхивающее устройство. Привод механический через ремень/цепной привод чашек. Гидравлические интенсивные вибраторы. Устройство вызывает вибрацию ковшового ремня, уменьшить количество двойных слоев. Изменить амплитуду и частоту. Контролировать производительность посадки машины, посадочная машина оснащена устройством.

Классификация машин для посадки картофеля:

1. Механические сажалки картофеля: классические картофелесажалки. Оснащены роторной системой, прокалывает землю и помещает клубни в почву на заданную глубину.
2. Пневматические картофелесажалки: машины используют поток воздуха для посева картофеля. Создают воздушную подушку, клубни перемещаются и попадают в землю.

По уровню автоматизации:

1. Механические машины: сажалки требуют оператора, загружает клубни в бункер и управляет процессом посадки.
2. Автоматические машины: картофелесажалки оснащены системами автоматической загрузки и точного распределения клубней. Могут работать без постоянного присутствия оператора и высокую производительность.

По типу обработки почвы:

1. Конические сажалки: образуют конические отверстия в почве и затем помещаются клубни.
2. Штриховочные сеялки: машины создают борозды в почве семена опускаются или распарывают почву, чтобы поместить клубни в отдельные ячейки.

По способу посева картофеля:

1. Рядовой посев: машины для рядового посева размещают клубни в рядах с определенным расстоянием. Облегчает последующие работы по обработке почвы и уходу за посадками.
2. Безрядный посев: машины распределяют клубни по всей посевной площади без использования рядов. Применяются требуется плотная посадка картофеля.
3. Независимо от классификации, сажалка для посадки картофеля — обеспечить эффективное и точное распределение клубней в почве, обеспечить хороший урожай картофеля.

 © kolnag.ru

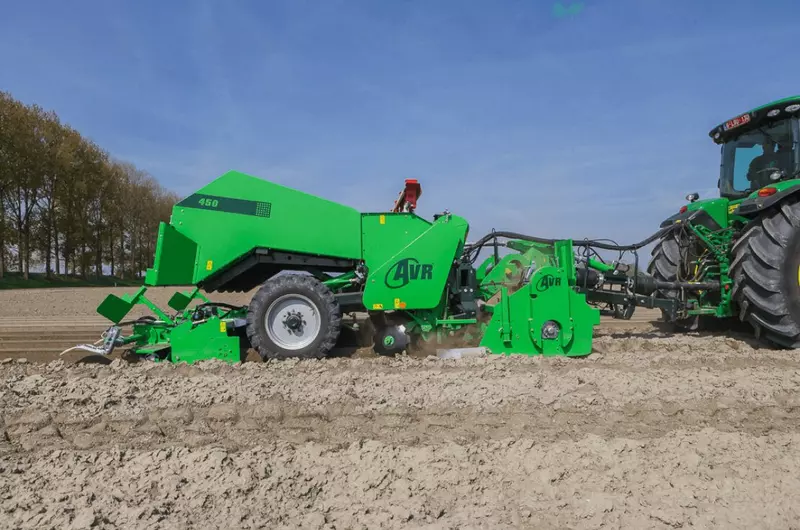

Картофелесажалка и трактор в процессе посадки картошки.

Посадка картофелесажалкой проходит через несколько важных этапов.

1. Первым этапом является подготовка почвы. Трактор прокладывает путь сквозь землю, создать ровную поверхность для посадки. Оснащен плугом или культиватором, перекопать землю и удалить сорняки.
2. Картофелесажалка работает в сочетании с трактором обеспечивает точное и эффективное распределение клубней в грунт.
3. Трактор подводит прицеп с мешками или ящиками, содержащими картошку, к механизму загрузки картофелесажалки. Картофелины подаются в специальный бункер, автоматически попадают на нужную глубину в землю. Ускорить процесс посадки и повысить результативность.
4. Трактор начинает движение вперед, ведущий картофелесажалку по заранее определенным рядам. Во время движения автоматически опускает клубни в землю и защищает их различными механизмами, оптимальные условия для роста и развития картофеля.
