В ГИС «Панорама» ускорено отображение геопорталов и пространственных баз данных
Следи за успехами России в Телеграм @sdelanounas_ru
Фото из архива КБ "Панорама" © gisinfo.ru
В КБ «Панорама» разработана ГИС «Панорама» версии 15.3.3. В новой версии дополнены инструменты подключения геопорталов и баз данных, просмотра и обновления атрибутов объектов из баз данных, оформления условных знаков карт. Расширен состав отчетов, уточнен их состав в соответствии с приказами Федеральной службы государственной регистрации, кадастра и картографии в задачах Геодезический редактор и Кадастровые документы.
Доработана задача «Просмотр атрибутов из базы данных». При редактировании атрибутов в базе данных выполняется ускоренное обновление изображения карты (DBM) по журналу в базе данных без ожидания периода опроса журнала, заданного в настройках DBM. Ускоренное обновление поддерживается как для локальных соединений с базами данных через файлы DBM, так и для DBM, открытых через ГИС Сервер с версии 11.1.6 и выше. Задача «Просмотр атрибутов из базы данных» предоставляет доступ к атрибутам объектов из пространственных баз данных, подключаемых через DBM-файлы, а также произвольных наборов данных. Каждый набор данных отображается в виде таблицы атрибутов на отдельной вкладке. При этом отображаемые данные могут быть отсортированы по отдельным столбцам и отфильтрованы по значениям атрибутов. В задаче имеется возможность экспорта в текстовый файл формата CSV отсортированных и отфильтрованных записей таблицы. Для наборов данных, связанных с картой через DBM-файл или служебные поля, доступны режимы выделения объекта на карте для текущей записи таблицы, поиск записи в таблице для выбранного объекта карты, выделение всех взаимосвязанных с таблицей объектов.

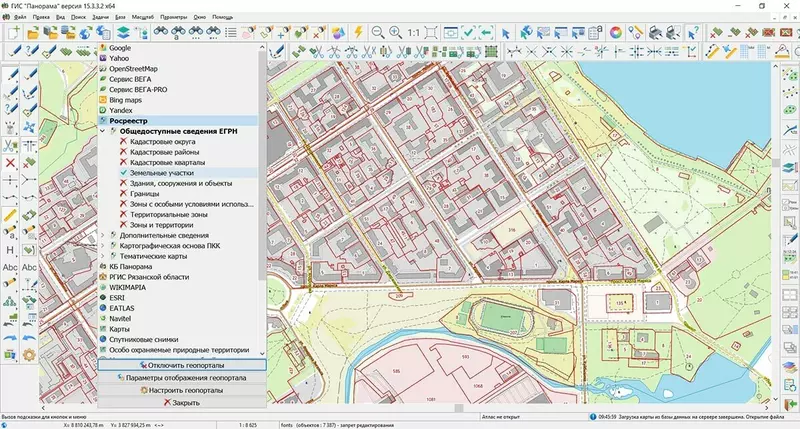

Доработана задача подключения геопорталов. Задача позволяет просматривать информацию как с удаленных сервисов, так и с локальных данных в форматах BIR, GeoPackage, Mbtiles. В новой версии отображение информации производится на всех уровнях отображения пирамиды тайлов, вне зависимости от наличия информации в них. Достаточно наличия всего одного масштаба, чтобы программа построила уменьшенную копию данных или масштабировала изображение за счет цифрового увеличения. При построении используются технологии сглаживания с целью формирования более качественного изображения. Построенные изображения записываются в кэш данных для ускорения повторного просмотра информации.

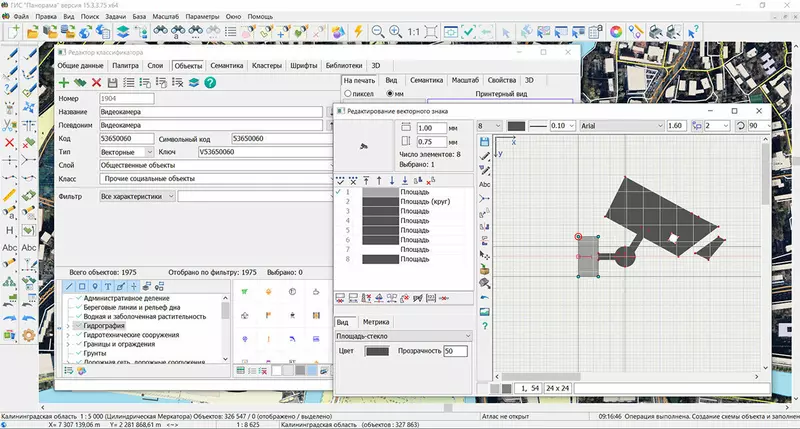

Доработан диалог редактирования векторного знака, входящий в состав «Редактора классификатора». Векторные знаки формируются с помощью инструментов нанесения надписей, линейных и площадных контуров. Линейные и площадные контуры наносятся в виде простых фигур: прямоугольник, круг, эллипс, дуга, сектор, ломаная линия, кривая Безье. Изображение векторного знака может состоять из одной и более фигур (элементов). В новой версии для площадных фигур добавлена поддержка полупрозрачных полигонов. Для выбора нового вида необходимо в списке элементов выбрать «Площадь», в закладке «Вид» выбрать «Площадь-стекло» и ввести значение прозрачности.
В задаче «Редактор классификатора» для семантик типа «Ссылка на файл» добавлена возможность настройки фильтра со списком расширений файлов, которые могут выбираться при редактировании соответствующей семантики.
Доработана задача «Импорт данных формата DGN». Усовершенствован алгоритм чтения и классификации исходных атрибутов записей DGN для настройки условных знаков импортируемых данных. В таблице настройки для каждой комбинации уровня элемента, его типа и атрибута назначается вид объекта из классификатора RSC.
Доработана синхронизация установленного шрифта в системе Windows и информационной строки статуса в нижней части программы. Это позволяет повысить читаемость текста для устройств с высоким разрешением. В диалоге «О программе» в поле «версия» добавлено уведомление о выходе новой версии программы. Данный диалог вызывается в главном меню «Помощь — О программе».

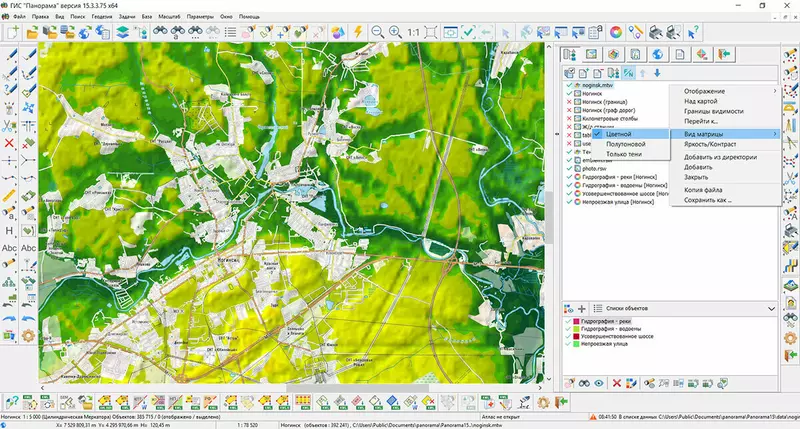

В задаче «Легенда карты» на закладке «Общий список данных» для матриц высот и слоев добавлена настройка вида матрицы: цветная, полутоновая или только тени.

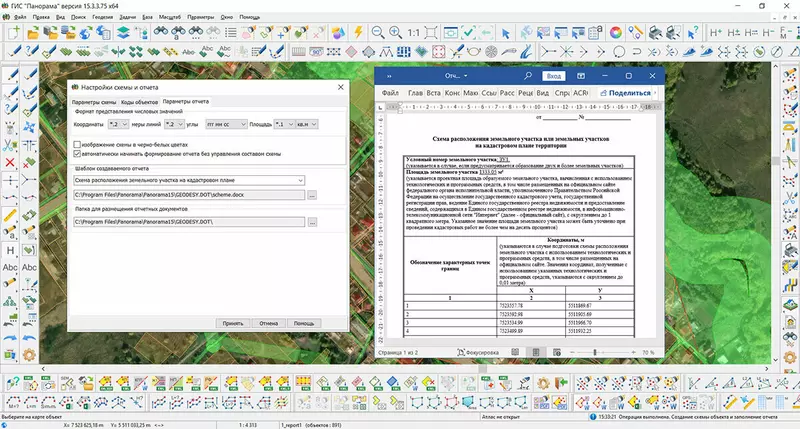

Доработана задача «Геодезический редактор». Обновлен режим «Создание схемы объекта и заполнение отчета». Реализовано заполнение отчета без использования команд автоматизации офисных пакетов. Создание отчета выполняется в формате DOCX. Режим обеспечивает последовательное выполнение нескольких операций: создание карты, содержащей схему для отчета; отображение и редактирование схемы; формирование отчета по шаблону; вставка в отчет сведений из метрики и семантики объектов; создание изображения схемы и вставка его в отчет.
Доработан диалог «Формирование отчета» (старое название «Печать документа»), обеспечивающий управление положением и размерами габаритной рамки изображения схемы, вставляемого в отчет, и запуск процессов автоматического заполнения отчета. Реализован новый алгоритм формирования отчетов по метрике и семантике объектов. Мастер формирования отчетов использует новые маркеры метрики, позволяющие вставлять в отчет сведения в виде строки, соответствующей одной точке метрики или отрезку метрики. Маркеры семантики обкатываются по ранее принятому правилу «Ключ семантики = имени маркера». Для маркеров PICTURE изображение созданной схемы вставляется в отчет столько раз, сколько маркеров PICTURE есть в шаблоне.
Доработан режим «Заполнение отчета для объекта», использующий мастер формирования отчетов. Для этого режима в диалоге «Настройки схемы и отчета» отсутствуют вкладки «Параметры схемы» и «Коды объектов», но добавлена вкладка «Изображения». Пользователь может добавить неограниченное количество изображений для вставки в отчет. Мастер находит в отчете все маркеры #PICTURE#. При вставке в отчет происходит последовательная замена изображения в шаблоне. На место первого маркера PICTURE вставляется первое изображение, на место второго маркера PICTURE — второе изображение и так далее, пока не закончатся изображения в списке диалога или маркеры в шаблоне отчета.
Доработан режим «Сохранить изображение для графической части отчета», обеспечивающий сохранение изображений фрагмента карты в формат PDF, EMF, JPG и PNG. При сохранении в PDF первичное создание изображения схемы вместо PNG заменено на формат JPG, поскольку формат PNG не поддерживает установленное разрешение. В итоге теряется масштаб изображения. При сохранении в формат PDF одновременно создается и файл формата JPG, для вставки в отчет. При сохранении изображений в конфигурационный файл сохраняются сведения о масштабе изображения схемы. Эти сведения в дальнейшем используются при заполнении маркера #SCALE# в отчете. Обновлены шаблоны отчетов для режимов «Создание схемы объекта и заполнение отчета» и «Заполнение отчета для объекта». В диалогах «Создание схемы объекта и заполнение отчета» и «Заполнение отчета для объекта» при выборе файла шаблона отчета добавлен тип файлов DOCX по умолчанию.

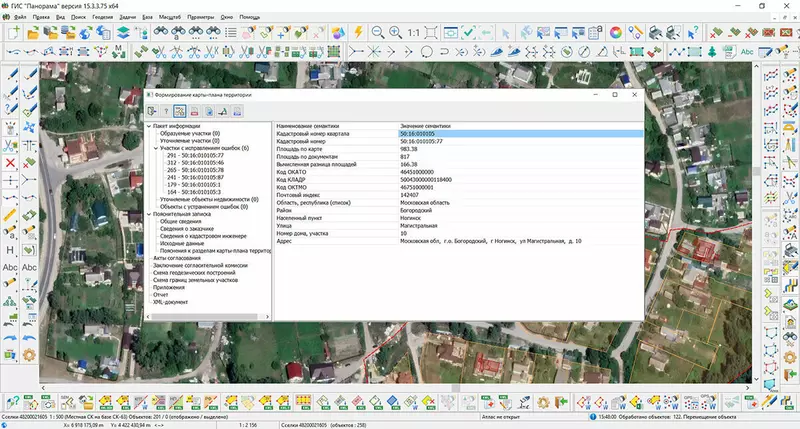

Доработана задача «Кадастровые документы». В режиме «Карта-план территории» реализовано формирование XML-документа «Карта-план территории» по XML-схеме версии 2, релиз R04 в соответствии с приказом Росреестра
Доработан режим «Исправление реестровых ошибок» Добавлена обработка многоконтурных объектов при выводе сведений в текстовый отчет. Доработан режим «Редактирование семантики объекта кадастровых работ». В диалоге «Список семантик» реализована возможность добавлять группу повторяемых семантик с копированием значений существующих семантик.
Доработан режим «Межевой план». В диалоге режима на вкладке «Общие данные» обновлены значения выпадающего списка в соответствии с приказом Федеральной службы государственной регистрации, кадастра и картографии от 14 декабря 2021 г. N П/0592 «Об утверждении формы и состава сведений межевого плана, требований к его подготовке». Доработан режим «Карта (план) объекта землеустройства». Обновлен алгоритм поиска внутренних объектов, границы которых совпадают с границами объекта землеустройства. При формировании xml добавлен поиск изменяемых и образованных участков внутри контура объекта землеустройства.
Новая версия программы доступна для скачивания на сайте КБ «Панорама» в разделе Скачать.
