Эволюция автоматического выключателя IEK

Следи за успехами России в Телеграм @sdelanounas_ru

Модульное оборудование — это «сердце» электрического щита. К таким изделиям предъявляют повышенные требования: надежность, долгий срок службы, удобство монтажа и эксплуатации и т. д. Технические характеристики модульного оборудования IEK GROUP совершенствовала в течение прошедших 25 лет. В статье мы подробно рассмотрим эволюцию автоматического выключателя IEK.

0R8A7393+.jpeg0R8A7393+.jpeg © iek.ru

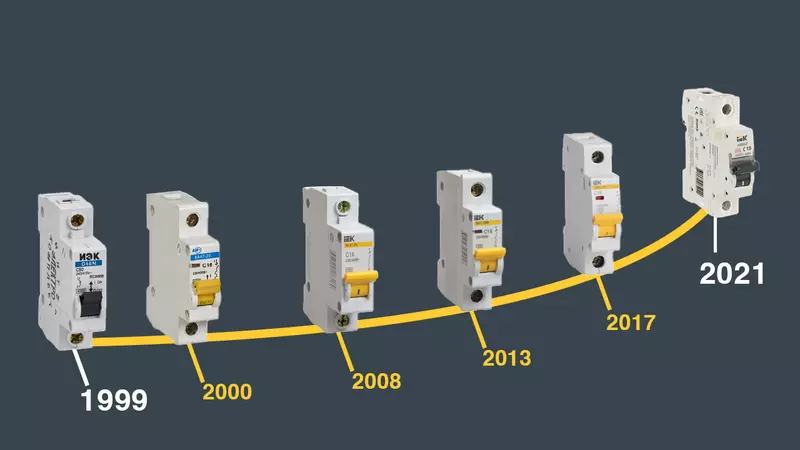

Хронология эволюции

1999 год стал точкой отсчета в истории модульного оборудования IEK. Компания вышла на рынок с автоматическими выключателями DZ47 и C45N, а также зарегистрировала российскую модель с названием ВА47-29, которое стало узнаваемым.

К 2008 году — году ребрендинга — ассортимент уже включал серии ВА47-29 на 4,5 кА и ВА47-100 промышленного назначения на 10 кА, теперь они относятся к линейке KARAT.

2013 год запомнился запуском ВА47-29М с индикатором положения контактов и возможностью подключения шинами PIN и FORK с двух сторон.

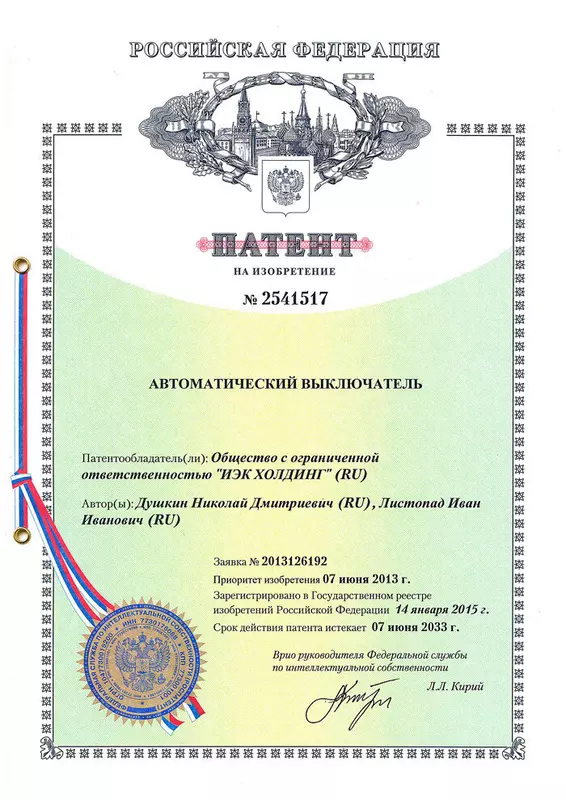

«Среди важных изменений стоит выделить и модернизацию дугогасительной системы автоматического выключателя. Мы ставили перед собой задачу повысить устойчивость при коротком замыкании. Наша Служба R&D предложила новый конструктив дугоотводящей пластины для эффективного гашения дуги, который был изготовлен, проверен и внедрен в производство. В результате этой разработки IEK GROUP получила патент на изобретение», — отмечает Николай Дмитриевич Душкин, один из старейших работников компании, главный эксперт Службы качества IEK GROUP.

2 (2).jpeg2 (2).jpeg © iek.ru

2017 год — один из значимых этапов эволюции автоматических выключателей IEK. К этому времени на рынке появилась серия ВА47-60 на 6 кА.

Эволюция материалов

При изготовлении устройств стали применять напайки контактной системы из композита серебра с углеродом, за счет чего достигается низкое переходное сопротивление и дугостойкость. Это, в свою очередь, обеспечивает высокую электрическую и механическую износостойкость устройства.

Для производства корпусов модульного оборудования стал использоваться полиамид, который характеризуется стойкостью к нагреву и низкой теплопроводностью.

Эволюция технологического процесса

В 2017 году был автоматизирован процесс установки напаек на контакты. Это позволило исключить смещение и повысить надежность замыкания контактов. А уже в 2020 году была запущена автоматизированная линия сборки, которая включает несколько узлов проверки, в том числе машинное зрение.

Эволюция дизайна

Внешний вид оборудования в 2017 году также изменился: передняя часть стала изогнутой, а боковая поверхность — ребристой для лучшего отвода тепла. Кроме того, инженеры IEK GROUP доработали конструкцию и увеличили количество скрепляющих заклепок с 4 до 6. Это решение стало ответом на запрос сборщиков усилить конструкцию узла винтового соединения.

Evol.jpgEvol.jpg © iek.ru

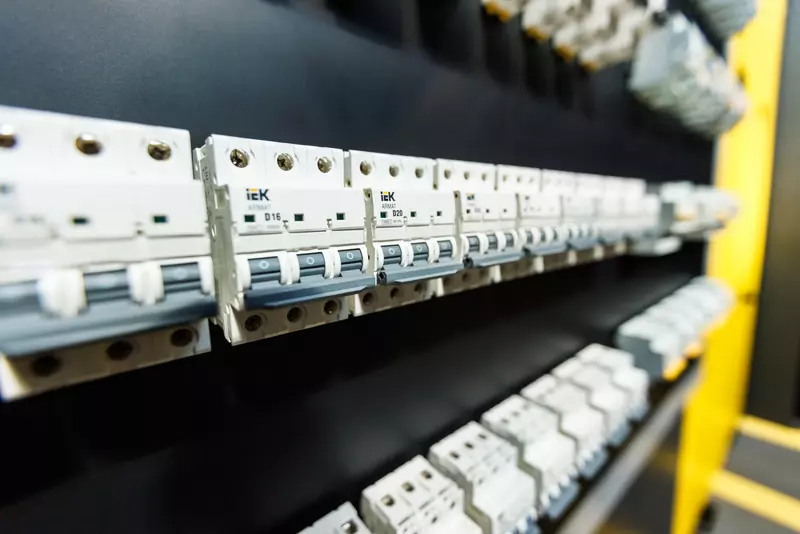

В 2021 году на рынке появилась линейка модульных устройств ARMAT. Она стала синтезом опыта компании и современных технологий. Достаточно ознакомиться с характеристиками оборудования, чтобы понять его принципиальное отличие от классических моделей.

Износостойкость: автоматические выключатели ARMAT выдерживают до 10 000 циклов включения-отключения под нагрузкой.

Скорость: модернизированный механизм свободного расцепления (конструкция с меньшей инерцией) позволяет быстрее разомкнуть цепь.

Прочность механизма: 8 заклепок сделали конструкцию еще надежнее. Высокий момент затяжки винтовых соединений — до 5 Н·м — обеспечивает качественное контактное соединение и снижение потерь в месте переходного сопротивления.

Широта ассортимента: в линейку входят автоматические выключатели как на переменный ток, так и на постоянный.

Соответствие 2 стандартам сразу: устройства сертифицированы не только по «бытовому» стандарту ГОСТ IEC 60898-1, но и по «промышленному» ГОСТ IEC 60947-2. Это говорит о том, что устройства могут работать при высоких токах короткого замыкания.

Цена: IEK GROUP позиционирует оборудование ARMAT в высоком ценовом сегменте. Такое решение полностью оправдано уровнем качества — линейка сопоставима характеристиками с продукцией европейских брендов.

Модульное оборудование среднего сегмента было объединено в линейку KARAT, а бюджетные модели компания поставляет под торговой маркой GENERICA.

0R8A7382 (1).jpeg0R8A7382 (1).jpeg © iek.ru

В последующие годы ассортимент линейки ARMAT постоянно расширялся.

В 2022 году компания представила модульные автоматические выключатели ARMAT с времятоковыми характеристиками Z, K, L. Устройства успешно прошли испытания по стандарту IEC 60947-2.

В 2023-м линейка автоматических выключателей постоянного тока ARMAT была расширена, добавились типоисполнения 3P и 4P. В том же году в ассортимент добавился модуль горячей замены, который позволяет использовать стандартные выключатели ARMAT, KARAT как устройства втычного исполнения.

В 2024 году компания предложила рынку несколько моделей ARMAT:

  • выключатели на токи 80 и 100 А с двойным разрывом контактов, что обеспечивает более быстрое и эффективное дугогашение;
  • автоматические выключатели для систем вентиляции и пожаротушения — без теплового расцепителя, чувствительного к высокой температуре;
  • аппараты для защиты трехфазных двигателей — это выключатели на большие пусковые токи с полным ассортиментом дополнительных устройств.

В этом же году в серии ARMAT появилась выносная рукоятка, предназначенная для дистанционного оперирования модульным оборудованием.

Для IEK GROUP модернизация продуктов — это непрерывный процесс. Компания стремится полностью удовлетворять потребности своих клиентов. Впереди много планов, в том числе разработка новой серии с повышенной отключающей способностью.

Эволюция компании

Эволюция автоматического выключателя IEK тесно связана с развитием всей компании. В июне 2024 года IEK GROUP отметила 25-летие бизнеса. За четверть века она выросла из поставщика низковольтной электротехнической продукции в одного из крупнейших российских производителей, который предлагает решения для строительства, промышленности и энергетики.

Новая цель компании — стать отечественным брендом № 1 с лучшим выбором продуктов и клиентскими сервисами мирового уровня. Для этого у нас есть:

10 производственных площадок в России.

Более 4200 сотрудников.

Свыше 30 тыс. наименований продукции в ассортименте.

Портфель брендов, которые отлично зарекомендовали себя в крупнейших проектах в России и за рубежом:

  • электротехника IEK, в т. ч. флагманские линейки ARMAT, FORMAT, TITAN, KREPTA, BRITE, FORTE&PIANO, SKANDY;
  • светотехника IEK, LEDEL и FEREKS;
  • телекоммуникационное оборудование ITK;
  • оборудование для автоматизации ONI и ПО MasterSCADA;
  • решения солнечной генерации и накопления энергии NEOSUN.

25 лет назад автоматический выключатель включил жизнь в IEK, а сегодня IEK GROUP включается в жизнь своих клиентов.
