Универсальный монтажный комплекс для конструктива 19″

@sdelanounas_ru

 © commeng.ru

Компания COMMENG (ООО «Комменж», Санкт-Петербург) разработала и подготовила к серийному производству оборудование Универсального монтажного комплекса УМК-19″, состоящее из монтажной панели с пятью установочными местами и сменных модулей различного назначения. В настоящее время разработано 6 модулей, и их число будет увеличиваться.

Особенность комплекса — возможность быстрой разработки и запуска в мелкосерийное производства модулей по требованиям заказчика. Типовые конструктив и подключение значительно снижают сроки и затраты и на разработку и запуск в производство.

Универсальность дает возможность использования оборудования комплекса для различных применений, основные из них: IP-видеонаблюдение, контроль доступа, теллекомуникации, промышленная автоматика.

Все модули при установке в панель подключаются к щинам заземления и питания, выполненными на коммутационной плате. Ведется разработка версии коммутационной платы, где дополнительно будут предусмотрены шина для последовательной передачи данных (еапример CAN, RS-485, Single Pair Ethernet) и шина для подачи управляющего напряжения.

 © commeng.ru

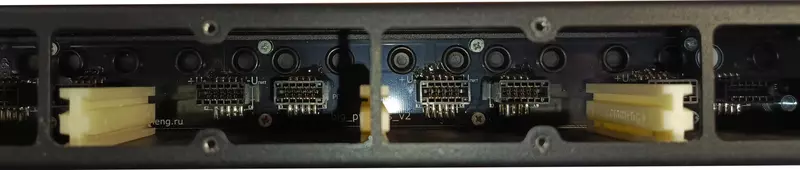

На заднем плане видна коммутационная плата с разъемами питания и заземления. Впоследствии к ним добавится разъем шины управления.

На 01.02.2024 в перечень выпускаемой продукции включены: модуль вводв питания, два модуля защиты портов Ethernet, соединительный модуль (патч-панель на 4 порта), модули инжектора PoE мощностью 50 и 100 Вт.

Предполагается реализация, в случае заинтересованности покупателей

— патч-панели с коаксиальныит разъемами

— патч-панели с оптическими разъемами

— переключателя линий связи на 2 направления (управление физичесем уровнем сети)

— модулей передачи питания в симметричные и коаксиальные кабели различных типов.

Могут бвть легко реализованы различные системы сбора и передачи данных, интерфейснве блоки и конвертеры оптика-медь … Да что угодно, влезающее в габариты и питающееся безопасным напряжением. Габариты и питание безопасным напряжением — вот основные ограничения, кторые ставились разработчиками. И, конечно, все модули, установленные в однк панель, должны питаться одинаковым напряжением (не забыть его подать через модуль ввода питания) и если они подключаются к шине данных, то интерфейс у всех должен быть одинаковый.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ КОМПЛЕКСА
