Как показывает практика, главный враг насосных станций на раме — не абразив и не крупные включения (до 81 мм, с ними насосы Zvezda Rus отлично справляются), а вибрация. Именно она разбивает центровку, изнашивает подшипники и превращает новую раму в труху всего за 12 месяцев эксплуатации.

Вибрация — как системная угроза

В установках, смонтированных на раме (двигатель + насос + муфта), вибрация — это системная угроза. Она не просто создает шум, а запускает цепную реакцию разрушения всех сопряженных узлов.

1. Рама: от жесткого основания до «расшатанной платформы»В первые месяцы работы жесткая металлическая рама кажется монолитной. Но постоянные разнонаправленные колебания, особенно при работе с сильнозагрязненной водой, создают эффект микроподвижек в сварных швах и болтовых соединениях. Если рама не усилена и не имеет антивибрационных свойств:

• Сварные швы начинают «уставать» — появляются микротрещины, которые со временем разрастаются.
• Геометрия опорных поверхностей нарушается — рама перекашивается, теряет плоскостность.
• Результат: металлическая конструкция начинает «дышать» вместе с насосом, усиливая амплитуду колебаний, вместо того чтобы их гасить.

2. Центровка валов — «слабое звено» под ударом

Самый критический узел в любой насосной станции — это соосность вала двигателя и вала насоса. Допустимое смещение при центровке измеряется в десятых долях миллиметра. Как только рама начинает вибрировать:

• Постоянные знакопеременные нагрузки расстраивают центровку.
• Это приводит к биению валов, которое усиливается с каждым часом работы.
• Итог: вместо плавного вращения мы получаем эллипсное движение, которое разрушает муфту и создает колоссальную перегрузку на подшипниковые опоры.

3. Муфта: принимает удар на себя

Даже самая надежная упругая муфта имеет предел компенсационных возможностей. При постоянной вибрации:

• Резиновые или полиуретановые втулки истираются и «разбиваются» в разы быстрее паспортного ресурса.
• Пальцы муфты деформируются, появляется люфт.
• При достижении критического люфта муфта превращается в источник ударных нагрузок, которые мгновенно передаются обратно на валы двигателя и насоса. Происходит эффект «кузнечного молота» внутри подшипниковых узлов.

4. Подшипники и валы — аритмия вращения

Для подшипников вибрация губительна вдвойне:

• Из-за постоянных радиальных и осевых смещений нарушается смазочный клин.
• Возникают точечные перегрузки (бринеллирование) — на дорожках качения появляются вмятины.
• Шум перерастает в скрежет, температура подшипникового узла критически растет. Как следствие — заклинивание вала и дорогостоящий капитальный ремонт (замена вала или ротора двигателя).

5. Электрическая часть: скрытая угроза

О вибрации электрики говорят реже, а зря. Постоянная тряска двигателя, установленного на вибрирующей раме, приводит к:• Ослаблению клеммных соединений в клеммной коробке — искрение, нагрев, риск межфазного замыкания.• Разрушению изоляции обмоток статора из-за микроперемещений сердечника. Это приводит к витковым замыканиям и, как финал, — к выходу электродвигателя из строя за 3-6 месяцев вместо заявленных 5 лет.

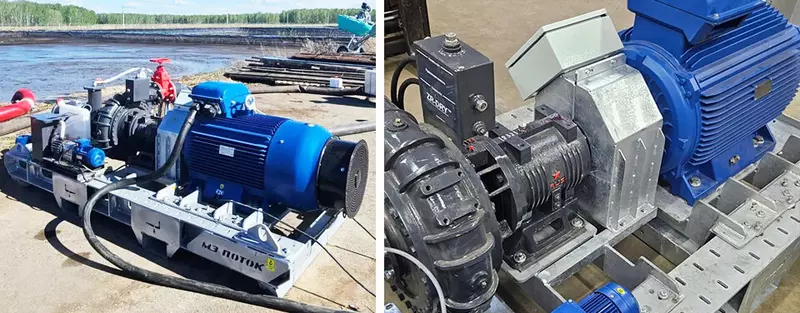

Почему новые насосные станции ENS.SHP стали еще надежнее?

В новых электрических насосных станциях мы учли перечисленные выше особенности и внесли ряд изменений. Что мы изменили конструктивно:

1. Рама — это монолит

Мы отказались от стандартной «черной» стали в пользу полностью оцинкованной, усиленной рамы. Это не просто защита от коррозии. Расчет жесткости был увеличен на 40%. Результат: o гашение высокочастотной вибрации на 90%; o защита муфты и валов от перекосов; o продление межремонтного интервала как минимум в 2 раза.

2. Муфта типа «F» — ваш новый помощник в центровке

В паре с жесткой рамой мы применили гибкую муфту, которая «прощает» небольшие монтажные погрешности. Она компенсирует как радиальные, так и осевые смещения. Теперь регулярная центровка валов уходит в разряд плановых, а не аварийных задач — вы проводите её только при плановой замене подшипников, а не каждую неделю.

3. Сервисная эргономика

Мы исключили лишние трудозатраты при обслуживании. На раме установлены натяжные и регулировочные винты — выставлять горизонталь двигателя и насоса теперь можно буквально за 5 минут, не привлекая тяжелую оснастку. Для перемещения по площадке в комплекте идут стандартные вилочные проемы и рым-болты. Погрузка, перестановка, ремонт — всё стало быстрее.

В итоге, мы получили станцию на базе мощного насоса Zvezda RUS (Звезда РУС), которая требует минимального обслуживания и обеспечивает бесперебойное перекачивание требуемых объемов загрязненных жидкостей в самых сложных условиях!

Подробнее о насосных станциях ENS.SHP E000
