Токарно‑фрезерная ось ТФО‑160: отечественная разработка для малых производств

«ТФО‑160: фрезерный станок в токарно‑фрезерный — без покупки нового оборудования»

На рынок выходит ТФО‑160 — токарно‑фрезерная ось российского производителя ИП Виршке А.Е. Главная идея проста: оснастив ТФО‑160 обычный фрезерный станок, вы получаете полноценный токарно‑фрезерный комплекс — без капитальных затрат, без замены станка и без перестановки оборудования в цеху.

Зачем менять станок, если можно его дополнить

Малые металлообрабатывающие мастерские часто упираются в одну и ту же проблему: изготовление деталей с комбинированной токарно-фрезерной обработкой. Обычно задача решается двумя станками и заготовка переставляется с одного на другой. ТФО‑160 решает эту задачу иначе.

Ось устанавливается на стол фрезерного станка и берёт на себя три функции одновременно:

• делительная головка — деление окружности, позиционирование под углом, фрезерование шестерён и пазов;
• четвёртая управляемая ось ЧПУ — непрерывное вращение с управляемой подачей для контурного фрезерования;
• передняя бабка токарного станка — вращение заготовки с зажимом в патроне для токарных операций: обточка, расточка, нарезание резьбы.

Таким образом, фрезерный станок с ТФО‑160 превращается в токарно‑фрезерный: можно на одном станке выполнить токарные операции и не снимая заготовку, — фрезеровку.

Для небольших производств это означает экономию места, снижение порога входа в механическую обработку и возможность быстро переключаться между задачами — от проточки вала до фрезерования пазов и нарезки зубьев.

Что внутри и как это работает

ТФО‑160 спроектирована как универсальное решение для станков с ЧПУ и ручных фрезерных столов. Ключевые особенности:

• Проходное отверстие равно проходному отверстию патрона — 45 мм. Это позволяет обрабатывать заготовки большого диаметра.
• Ременная зубчатая передача. Крутящий момент от двигателя к шпинделю передаётся зубчатым ремнём — без червячной пары. Это снижает износ, исключает люфт, характерный для червячных передач, и упрощает обслуживание: ремень заменяется за минуты, без разборки узла.
• Дисковый тормоз. Обеспечивает жесткое удержание шпинделя с заготовкой во время фрезерных операций.
• Энкодер на шпинделе. Точность позиционирования контролируется энкодером, установленным непосредственно на шпинделе — а не на валу двигателя. Это означает, что система считывает реальное положение шпинделя, а не расчётное, и любые погрешности передачи (натяжение ремня, температурное расширение) автоматически компенсируются. Фактическая точность углового позиционирования составляет 0-0,015 гардуса.
• Стальной корпус. Корпус изготовлен из стали, что обеспечивает высокую жёсткость и виброустойчивость при фрезерных и токарных операциях. Шпиндель из стали 40Х с термообработкой до 45-50 HRC рассчитан на стабильную работу в условиях реального цеха.

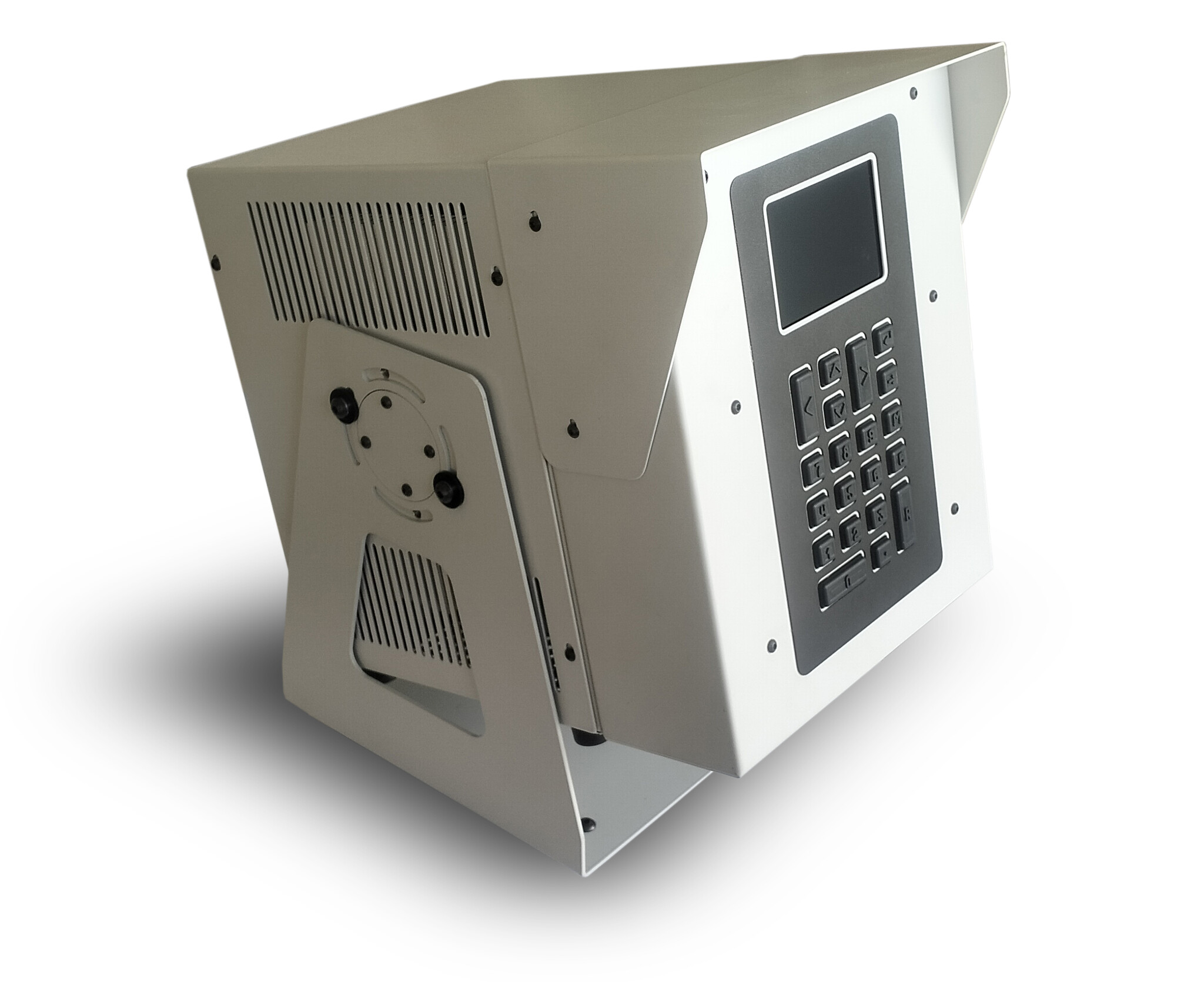

Важное технологическое преимущество — блок управления для ТФО‑160 разработан в России и построен на базе отечественного микропроцессора «Миландр». Это повышает уровень локализации изделия, снижает зависимость от зарубежных электронных компонентов и упрощает сервисное сопровождение. Интерфейс и документация на русском языке упрощает освоение оборудования.

Что будет дальше: модульная экосистема ТФО‑160

ТФО‑160 — это не готовое изделие «как есть», а платформа, которая будет расширяться. В ближайшее время к оси появятся подключаемые модули, превращающие её в основу автоматизированного мини‑производства:

Устройство автоматического зажима токарного патрона. Позволит зажимать и разжимать заготовку без участия оператора — по команде оператора или из ЧПУ. Это особенно важно при серийной обработке: сокращает время на перестановку деталей, снижает влияние человеческого фактора на качество зажима и открывает путь к работе в полуавтоматическом режиме. Оператор больше не тратит время на ручное вращение кулачков — цикл «зажал → обработал → разжал → забрал» выполняется автоматически.

Робот для подачи заготовок. Автоматизирует загрузку заготовок в патрон и выгрузку готовых деталей. Для малых цехов это означает недорогой переход от ручной загрузки к работе по принципу «положил стопку заготовок — станок отработал сам». Робот интегрируется с блоком управления ТФО‑160 и системой ЧПУ станка, образуя единый автоматический цикл: подача → зажим → токарная обработка → фрезерная обработка → выгрузка.

Вместе эти модули позволяют выстроить на базе обычного фрезерного станка мини‑автоматизированный участок для серийного производства деталей — без покупки промышленного робототехнического комплекса и без перестройки цеха.

Производство и локализация

Производство ТФО‑160 организовано в России, большая часть узлов и деталей изготавливается на собственных мощностях. Это позволяет контролировать качество на каждом этапе и оперативно вносить доработки по запросам пользователей.

Изделие позиционируется как продукт с индексом «П» — полностью произведённое в России. Такая локализация важна не только для участия в госзакупках и включения в Реестр российской промышленной продукции, но и для заказчиков, которым важна стабильность поставок и наличие сервисной поддержки.

Для кого это оборудование

ТФО‑160 ориентирована на:

• Малые металлообрабатывающие компании и мастерские, которым нужно расширить функционал имеющегося фрезерного станка до токарно‑фрезерного — без покупки нового оборудования.
• Учебные центры и лаборатории, где важны надёжность, безопасность и наглядность работы механики.
• Производственные участки на предприятиях, где требуется изготовление и ремонт оснастки, валов, шестерён и других деталей собственными силами.

Практические преимущества

• Превращает фрезерный станок в токарно‑фрезерный. Главная ценность: не нужно покупать отдельный токарный станок — ТФО‑160 берёт на себя функцию передней бабки.
• Модульность. Автозажим патрона и робот подачи заготовок подключаются по мере необходимости — можно начать с базовой оси и расширять функционал постепенно.
• Компактность. Габариты позволяют устанавливать ТФО‑160 даже на небольшие столы фрезерных станков.
• Отечественная электроника. Блок управления на микропроцессоре «Миландр» — это не только вклад в технологическую независимость, но и понятный путь модернизации и техподдержки в долгосрочной перспективе.
• Сервис и поддержка. Производитель обеспечивает гарантийное и послегарантийное обслуживание, поставку запчастей и консультации по настройке.

Перспективы и планы

Сейчас компания фокусируется на расширении дилерской сети и продвижении ТФО‑160 на внутреннем рынке и в странах ЕАЭС. Параллельно ведётся разработка подключаемых модулей — устройства автоматического зажима патрона и робота подачи заготовок, — которые выйдут в ближайшее время.

Запуск серийного производства ТФО‑160 — это не просто вывод на рынок ещё одной делительной головки. Это попытка дать малым производствам инструмент, который превращает имеющийся фрезерный станок в универсальный токарно‑фрезерный комплекс, а в перспективе — в полуавтоматический мини‑участок. Для российских цехов это означает больше возможностей при тех же площадях и оборудовании, а для отрасли — пример того, как отечественные производители создают практичные решения под реальные задачи малого бизнеса.
