Пресс гидравлический «Энерпром» ПГР -75\120\221К для отбортовки отверстий

Предназначен для отбортовки отверстий в обечайках, днищах резервуаров, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей и смежных отраслях промышленности, как способ их укрепления для установки штуцеров под фланцы и люки.

Применение пресса ПГР -75\120\221К «Энерпром» позволяет значительно увеличить производительность труда при выполнении операций отбортовки.

•

Пресс гидравлический ПГР -75\120\221К выполняет отбортовку отверстий в размер Ø 221мм. Сменные матрица и пуансон позволяют выполнить отбортовку отверстий в иной размер при условии достаточности тянущего усилия отбортовщика.

Технические характеристики

Модель	Ном. тянущее усилие, тс	Ном. давление, МПа	Ход поршня, мм	Диаметр отверстия после отбортовки, мм	Габаритные размеры, мм, ДхШхВ	Масса, кг
ПГР -75\120\221К	76,9	50	120	221	1752×1550×3322	515

Диапазон температур окружающей среды, °С, от +1, до + 40.

*) По заказу, разработаем и изготовим пресс гидравлический для отбортовки отверстий с требуемыми техническими характеристиками.

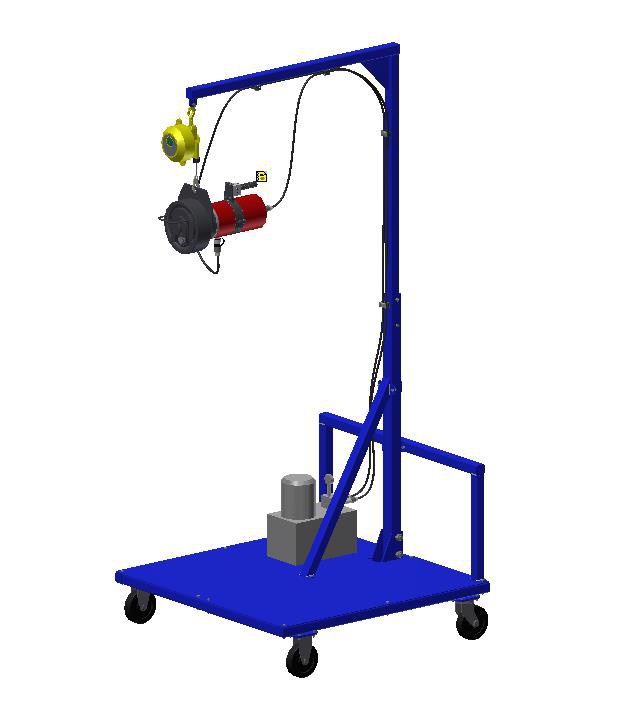

Основными составными частями пресса являются: отбортовщик; тележка подкатная с консолью, разборная; насосная станция (с электроприводом, 220 В; с электромагнитным управлением, подача 0,5 л/мин, бак 10л); рукава высокого давления, кабель управления; пружинный балансир поставляется по отдельному заказу.

•

Отбортовщик: Основные составные части отбортовщика: гидроцилиндр, пуансон, фиксатор крепления пуансона, матрица, рукоятка с кнопками управления.

Габаритные размеры, мм, ДхØ (по матрице) хВ, 665×307×374; масса, кг, 153.

Порядок работы.

Для работы с прессом необходимо 2 человека.

Выдвинуть шток на полный ход; открутить винт и вытащить фиксатор крепления пуансона.

•

Расположить, прижать и удерживать отбортовщик со стороны матрицы концентрично к отбортовываемому отверстию.

Установить пуансон на шток гидроцилиндра отбортовщика с обратной стороны отбортовываемого отверстия, установить фиксатор крепления пуансона, закрутить винт.

Подачей рабочей жидкости в штоковую полость гидроцилиндра отбортовщика выполнить отбортовку отверстия.

Для возврата штока в исходное положение подать рабочую жидкость в поршневую полость отбортовщика.
