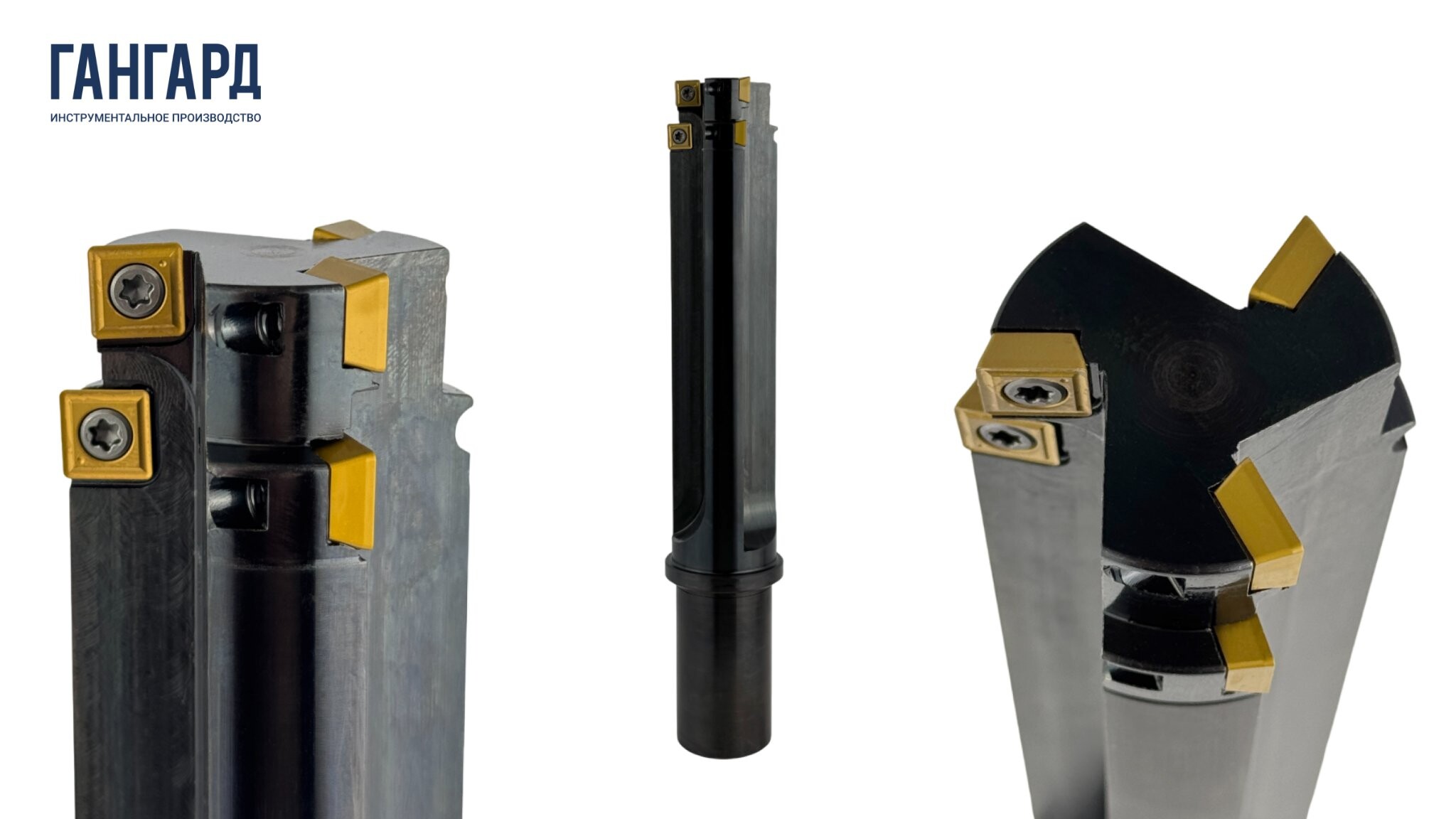

Компания ООО «Гангард» создала специальный ступенчатый зенкер для обработки пролитых отверстий в стальных отливках деталей вагонных тележек. Инструмент решает сложнейшую задачу черновой обработки литых заготовок с выраженными дефектами, обеспечивая стабильное качество и высокую стойкость в условиях серийного производства.

Импортозамещение: ответ на вызовы транспортного машиностроения

Разработка «Гангард» особенно актуальна для вагоностроительных предприятий:✔ Полная замена импортных аналогов, не справлявшихся с отечественным литьём✔ Снижение себестоимости обработки за счёт применения стандартных пластин✔ Обеспечение ритмичности производства без внеплановых остановок

Проблема, с которой столкнулось производство

Изначально заказчик использовал инструмент с тремя широкими пластинами, который создавал высокую нагрузку на режущую кромку. Это приводило к:→ сильным вибрациям из-за неравномерного припуска→ быстрому износу и сколам пластин→ частым остановкам для замены оснастки→ нестабильному качеству отверстий при наличии литейных дефектов

Инженерное решение от «Гангард»

▸ Двухступенчатая конструкция — две ступени резания последовательно снимают припуск, снижая нагрузку на каждую пластину▸ Антивибрационная геометрия — специальное расположение зубьев подавляет резонансные колебания▸ Оптимизированное количество пластин (6 шт.) — нагрузка равномерно распределяется на большее число режущих кромок▸ Использование стандартных пластин SPMT09 — экономия на оснастке и простота замены

Ключевые преимущества

✔ Стабильность качества — достижение размера 45H14 даже при наличии литейных дефектов✔ Рост стойкости в 2-3 раза благодаря двухступенчатому резанию и снижению нагрузки✔ Снижение затрат на оснастку — применение стандартных недорогих пластин✔ Повышение производительности — отсутствие внеплановых остановок на замену инструмента

Результаты внедрения

Промышленные испытания подтвердили эффективность разработки:→ Увеличение межремонтного периода инструмента→ Снижение вибраций по сравнению с предыдущей конструкцией→ Обеспечение стабильной геометрии обработанных отверстий→ Экономия на режущем инструменте за счёт стандартизации пластин

Ступенчатый зенкер от «Гангард» — пример того, как продуманная конструкция решает конкретную производственную проблему. Инструмент позволяет вагоностроительным предприятиям обрабатывать проблемные литые заготовки без потери качества и производительности, обеспечивая ритмичность выпуска ответственных деталей тележек грузовых вагонов.
