В монолитном строительстве стык арматуры — это не второстепенная операция, а один из факторов, который напрямую влияет на прочность, долговечность и безопасность железобетонной конструкции. Чем выше здание, чем больше нагрузки, чем сложнее армирование, тем важнее получить соединение, которое стабильно передаёт усилия и не становится слабым местом каркаса.

Традиционно арматуру соединяют сваркой или внахлёст. Но оба подхода имеют ограничения. Сварка требует квалифицированного сварщика, создаёт зону термического влияния и усложняет контроль качества. Нахлёст увеличивает расход арматуры, перегружает зоны соединений и может приводить к перерасходу бетона из-за уплотнения арматурного каркаса.

Альтернатива — механическая стыковка арматуры методом гидравлической опрессовки. Для такой задачи ИРМАШ выпускает ПП-А100М — гидравлический пресс для опрессовки и стыковки стержневой арматуры.

Оборудование позволяет соединять арматуру через стальную муфту без нагрева, сварки и нахлёстов. В результате получается прочное механическое соединение, которое при соблюдении технологии обеспечивает равнопрочность стыка и сохраняет исходные свойства металла.

В чём суть технологии опрессовки арматуры

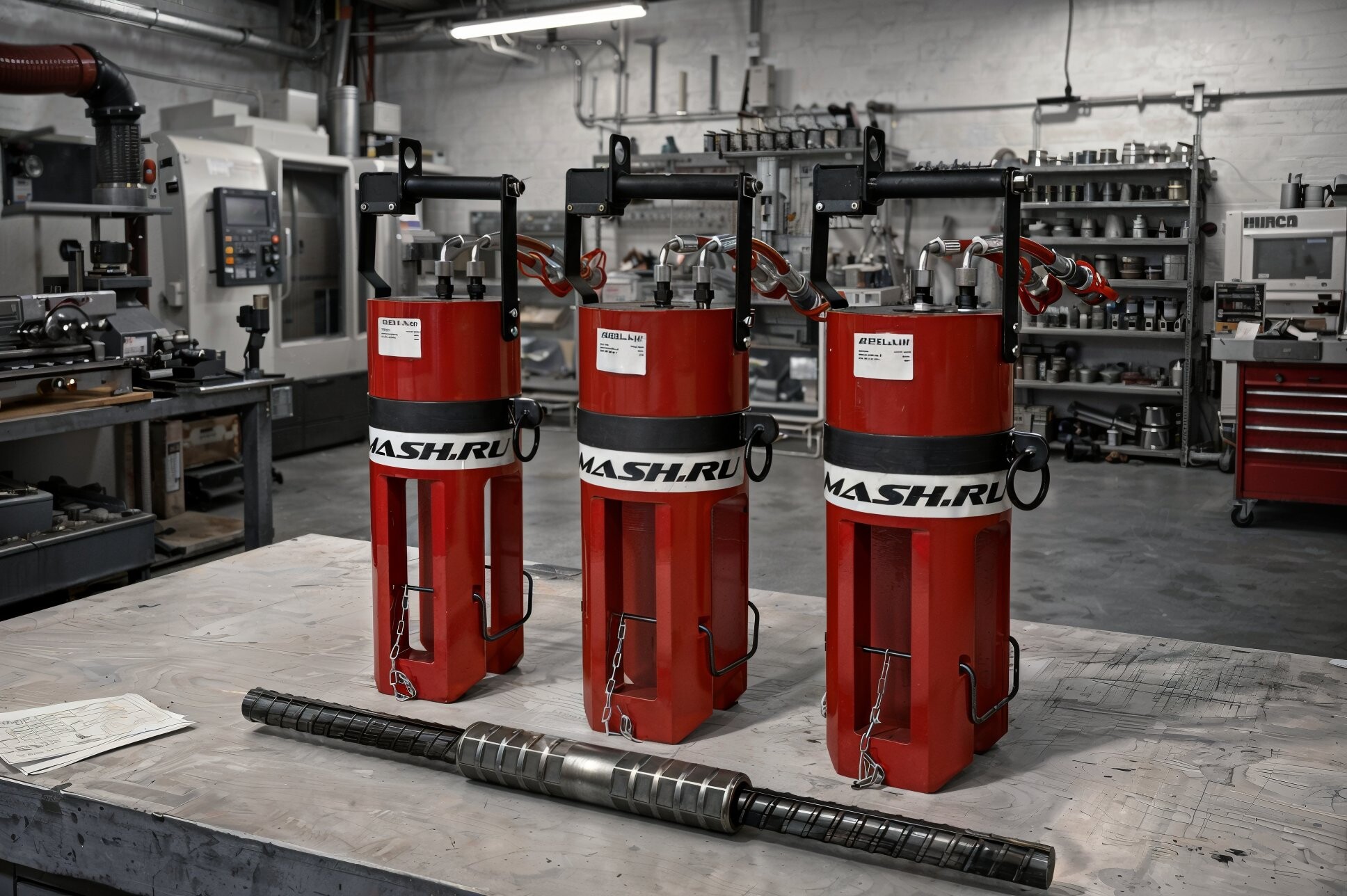

Гидравлическая опрессовка — это механический способ соединения стержневой арматуры встык. На концы двух арматурных стержней устанавливается стальная соединительная муфта. Затем муфта обжимается гидравлическим прессом.

Под действием давления металл муфты деформируется и вдавливается в периодический профиль арматуры. За счёт этого образуется прочное неразъёмное соединение, которое передаёт усилия от одного стержня к другому.

Главное отличие от сварки — отсутствие термического воздействия. Арматура не перегревается, структура металла не меняется, зона термического влияния не появляется.

Почему сварка становится проблемой на современных объектах

Во-первых, качество сварного соединения сильно зависит от квалификации сварщика. Для ответственных конструкций нужен специалист высокого разряда, а часто — аттестованный персонал. На рынке труда такие специалисты дефицитны, а их работа стоит дорого.

Во-вторых, сварка — это термический процесс. В зоне соединения металл нагревается, затем остывает, и в результате могут появляться изменения структуры, внутренние напряжения, непровары, поры, подрезы или пережог. Такие дефекты не всегда видны визуально.

В-третьих, сварочные работы требуют дополнительных мер безопасности: оформление огневых работ, защита от искр, контроль пожароопасной зоны, вентиляция, средства защиты от сварочных аэрозолей.

В-четвёртых, сварка медленнее. На один стык с учётом подготовки, установки, сварки, зачистки и контроля может уходить 20-45 минут. При больших объёмах это превращается в серьёзное ограничение графика строительства.

ПП-А100М решает эти проблемы иначе: соединение выполняется механически, без дуги, без электродов, без перегрева и без сложного сварочного контроля каждого стыка.

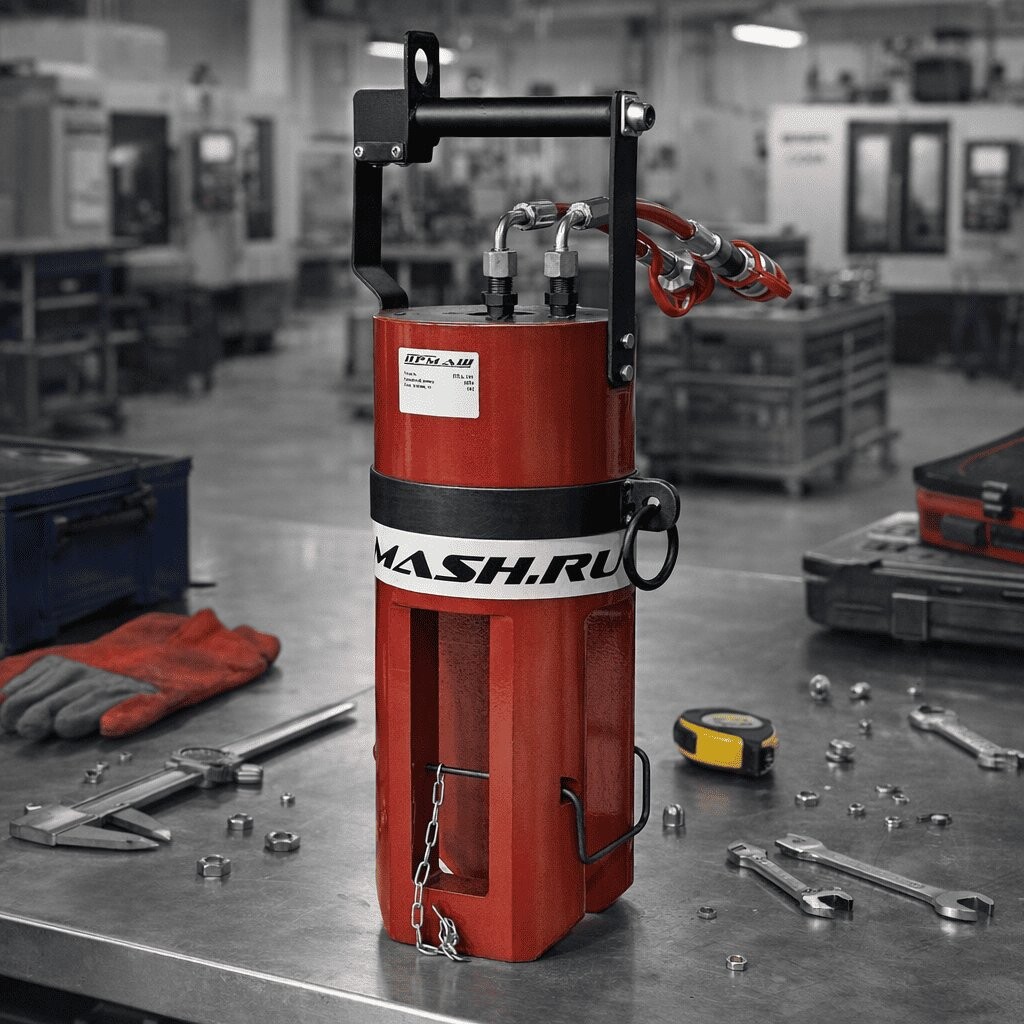

ПП-А100М: пресс для арматуры 18-40 мм

Гидравлический пресс ПП-А100М предназначен для механической стыковки стержневой арматуры диаметром от 18 до 40 мм с помощью обжимных муфт.

Оборудование применяется:

на строительных площадках, при изготовлении арматурных каркасов, в монолитном строительстве, на заводах ЖБИ, при строительстве мостов и транспортных сооружений, на объектах с повышенными требованиями к прочности и сейсмостойкости, при монтаже колонн, фундаментов, стен, диафрагм жёсткости и других несущих элементов.

Пресс развивает номинальное усилие около 102 тс при рабочем давлении 70 МПа. Этого достаточно для стабильной опрессовки соединительных муфт на поддерживаемом диапазоне диаметров.

Основные характеристики ПП-А100М:

диапазон арматуры: 18-40 мм, номинальное усилие: 102 тс, рабочее давление: 70 МПа, ход штока: 35 мм, масса пресса без рабочей жидкости: 49 кг.

Как выполняется стык

Сначала торцы арматурных стержней подготавливаются и устанавливаются в соединительную муфту. Муфта должна быть подобрана под конкретный диаметр арматуры и тип соединения.

Далее оператор устанавливает пресс с матрицами на муфту. Матрицы подбираются строго под диаметр арматуры. После включения насосной станции гидравлическое давление перемещает шток, и подвижная матрица прижимает муфту к неподвижной.

Опрессовка выполняется пошагово по длине муфты. Количество обжатий и расстояние между ними определяются технологией, диаметром арматуры и типом муфты.

После достижения заданного давления и выдержки происходит возврат штока. Оператор переставляет пресс на следующую зону и повторяет операцию.

В среднем один стык выполняется за 3-5 минут. Это в несколько раз быстрее сварки, особенно на диаметрах 25, 32 и 40 мм.

Главное преимущество: нет термического воздействия

При сварке металл в зоне соединения нагревается до высоких температур. Это может изменять структуру арматуры и создавать зону термического влияния. Для ответственных конструкций это критично: соединение должно не просто «держаться», а сохранять расчётные характеристики.

При опрессовке ПП-А100М нагрева нет. Соединение формируется за счёт пластической деформации муфты и её зацепления с профилем арматуры.

Равнопрочный стык для ответственных конструкций

Правильно выполненное механическое соединение через обжимную муфту может обеспечивать прочность не ниже прочности самого стержня. То есть стык не должен становиться слабым местом арматурного каркаса.

Это принципиальное отличие от решений, где соединение требует понижающих коэффициентов или дополнительного контроля из-за возможных дефектов.

Равнопрочность особенно важна:

в колоннах, в фундаментах, в стенах и ядрах жёсткости, в высотном строительстве, в мостовых конструкциях, на объектах с динамическими нагрузками, в сейсмических районах.

Гидравлическая опрессовка позволяет получить более предсказуемый результат, чем сварка, потому что качество зависит не от индивидуального мастерства сварщика, а от соблюдения технологии, исправности оборудования, правильного выбора матриц и муфт.

Стыковка за 3-5 минут: экономия времени на объекте

Одна из причин, почему строительные компании переходят на механическую стыковку, — скорость.

Выполнение одного стыка методом опрессовки занимает в среднем 3-5 минут. Для сравнения, сварное соединение с учётом подготовки, установки формы, сварки, зачистки и контроля может занимать 20-45 минут.

Разница особенно заметна на больших объёмах. Если сварщик выполняет порядка 8-12 стыков за смену, то бригада с прессом для опрессовки может выполнять до 40-50 стыков за смену.

Это влияет не только на стоимость работ, но и на график строительства. Быстрее выполняется армирование, меньше простоев у смежных бригад, проще выдерживать темп монолитных работ.

Экономика: когда ПП-А100М окупается

На первый взгляд сварка дешевле, потому что сварочный аппарат стоит меньше, чем комплект гидравлической опрессовки. Но при расчёте полной стоимости одного стыка картина меняется.

В себестоимости сварки большую долю занимают трудозатраты, квалифицированный персонал, расходные материалы, контроль качества и исправление брака. При опрессовке появляется стоимость муфты, но резко снижаются затраты на время выполнения, контроль, энергию и исправление дефектов.

По расчётам для арматуры d25:

себестоимость одного стыка опрессовкой: примерно 480-560 руб., cебестоимость одного стыка сваркой: примерно 720-850 руб., экономия: 25-35% на каждом стыке.

При объёме около 10 000 стыков в год комплект оборудования может окупиться примерно за 4-6 месяцев. При больших объёмах экономический эффект становится ещё заметнее.

Особенно выгодна опрессовка при диаметрах 25 мм и выше, где сварка становится более трудоёмкой, а время обжима остаётся практически тем же.

Экономия арматуры и бетона

Опрессовка выгодна не только по времени. Она позволяет уйти от нахлёстовых соединений, где стержни перекрывают друг друга на значительную длину.

Нахлёст увеличивает расход стали, утяжеляет каркас и создаёт зоны повышенной плотности армирования. Чем плотнее каркас, тем сложнее качественно уложить бетон, особенно в колоннах и узлах с большим количеством стержней.

Механическая стыковка встык позволяет:

сократить расход арматуры, уменьшить загущение каркаса, облегчить бетонирование, снизить риск пустот и непроливов, уменьшить нагрузку на фундамент, упростить проектирование узлов с большим количеством стержней.

В ряде случаев экономия материалов по сравнению с альтернативными методами может достигать до 10-15%.

Без огневых работ и сварочных аэрозолей

Опрессовка не требует открытой дуги, электродов, флюсов и сварочных газов. Это упрощает организацию работ на объекте.

При использовании ПП-А100М:

не нужны огневые работы, нет искр и брызг расплавленного металла, нет сварочных аэрозолей, ниже пожарные риски, проще работать в стеснённых условиях, меньше зависимость от ветра и влажности, проще обеспечить безопасность персонала.

Для строительной площадки это серьёзное преимущество. Чем меньше пожароопасных операций, тем проще организовать производство работ и снизить риски остановки из-за требований безопасности.

Контроль качества проще

Сварной шов может иметь скрытые дефекты: непровары, поры, включения, трещины. Для ответственных конструкций требуется визуальный, ультразвуковой или радиографический контроль, что увеличивает стоимость и время работ.

При опрессовке контроль проще. Проверяется правильность установки муфты, количество и равномерность обжатий, соответствие геометрии обжатой зоны.

Это не отменяет необходимости соблюдать регламент, но делает контроль более доступным и быстрым. Оператор и технический надзор могут визуально оценивать каждый стык без сложного оборудования.

Для сейсмических районов и ответственных объектов

Механическое соединение арматуры методом опрессовки особенно актуально там, где конструкция работает под высокими и динамическими нагрузками.

К таким объектам относятся:

высотные здания, промышленные сооружения, мосты, транспортная инфраструктура, фундаменты тяжёлого оборудования, объекты в сейсмических районах, конструкции с повышенными требованиями к долговечности.

Равнопрочное соединение без термического ослабления металла повышает надёжность армированного каркаса. Поэтому опрессовка часто рассматривается как более технологичный способ стыковки для современных железобетонных конструкций.

Где применяется ПП-А100М

Гидравлический пресс ПП-А100М подходит для строительных и производственных задач, где требуется регулярно выполнять стыковку арматуры.

Типовые области применения:

монолитное жилищное строительство, высотные здания, промышленные объекты, мосты и эстакады, тоннели и транспортные сооружения, фундаменты, колонны, заводы ЖБИ, арматурные цеха, монтажные участки на строительных площадках.

Оборудование можно использовать как на стационарном участке, так и непосредственно на объекте при сборке арматурного каркаса.

Итог

ПП-А100М — это гидравлический пресс для механической стыковки стержневой арматуры методом опрессовки. Он позволяет соединять арматуру диаметром 18-40 мм через стальные муфты без сварки, нагрева и нахлёстов.

Технология помогает получить равнопрочное соединение, сократить время монтажа до 3-5 минут на стык, снизить зависимость от квалифицированных сварщиков и повысить безопасность работ на строительной площадке.

Для современных монолитных объектов, высотного строительства, мостов, фундаментов и сооружений с повышенными требованиями к надёжности ПП-А100М становится не просто заменой сварке, а более технологичным способом организации арматурных работ.
