Проект Ямал СПГ в Сабетте

Завод СПГ мощностью 16,5 млн. тонн в год строится непосредственно на Южно-Тамбейском месторождении на берегу Обской губы. В строительстве используется модульный принцип монтажа, что значительно сокращает затраты на строительство в условиях Арктики и оптимизирует график реализации проекта. Производственный комплекс будет включать три технологические линии сжижения газа производительностью 5,5 млн тонн в год каждая. Первую очередь планируется запустить в 2017 году.

Проект разработки месторождения предусматривает бурение 208 наклонно-направленных эксплуатационных скважин с горизонтальным окончанием (с длиной горизонтального участка не менее 500 м) с 19 кустовых площадок. Специально для проекта были разработаны и изготовлены буровые установки «Арктика». Установки предназначены для работы в сложных природно-климатических условиях Ямала, они полностью защищены от ветров, что обеспечивает качественно иные условия труда для персонала и непрерывность бурения, независимо от погодных условий.

Завод СПГ 21 сентября 2015 года в порт Сабетта прибыл первый модуль для строительства завода по сжижению газа «Ямал СПГ». Через день на площадку поступили еще два. Их доставка морем, разгрузка и монтаж — инженерное чудо. Всего же для строительства завода и вспомогательных производств потребуется почти 500 модулей общим весом 560 тыс. т. Модульная конструкция завода позволяет снизить стоимость и сократить срок его строительства.

Модуль главной трубной эстакады весом 1455 т и с габаритами 33×24×34 м в Сабетту доставило специализированное судно. Оно вышло из китайской верфи PJOE (Penglai) 30 июля и двигалось в Сабетту через Суэцкий канал. Переход занял 55 дней. В течение одного дня судно было разгружено, и модуль был транспортирован на площадку завода СПГ.

Cудно с двумя модулями Siemens весом 2194 т с габаритами 89×35,2×15 м и 715 т с габаритами 37×16×12 м вышло из индонезийского порта Батам 19 августа и пришло в Сабетту 23 сентября через Берингов пролив. Это была первая транспортировка модулей для «Ямал СПГ» по восточному маршруту Севморпути, занявшая около 35 дней.

Первый модуль завода был доставлен на площадку в сентябре 2015 года, тогда же началась поставка прочего оборудования длительного срока изготовления. Всего до конца 2015 года в Сабетту было поставлено 7 модулей завода, криогенный теплообменник (ключевой элемент технологии сжижения природного газа) и полный комплект компрессорного оборудования первой и второй очередей завода, компрессоры отпарного газа, резервный подогреватель завода, 46 комплектов металлоконструкций трубных эстакад, 6 комплектов трубных узлов, турбины для электростанции и другое оборудование. Были успешно отработаны разгрузка крупногабаритного оборудования в порту Сабетта и его транспортировка на место установки.

март-сентябрь 2016 На переднем плане офисные здания проекта Ямал СПГ, слева электростанция, справа будущий завод СПГ; вид в сторону порта и Обской губы

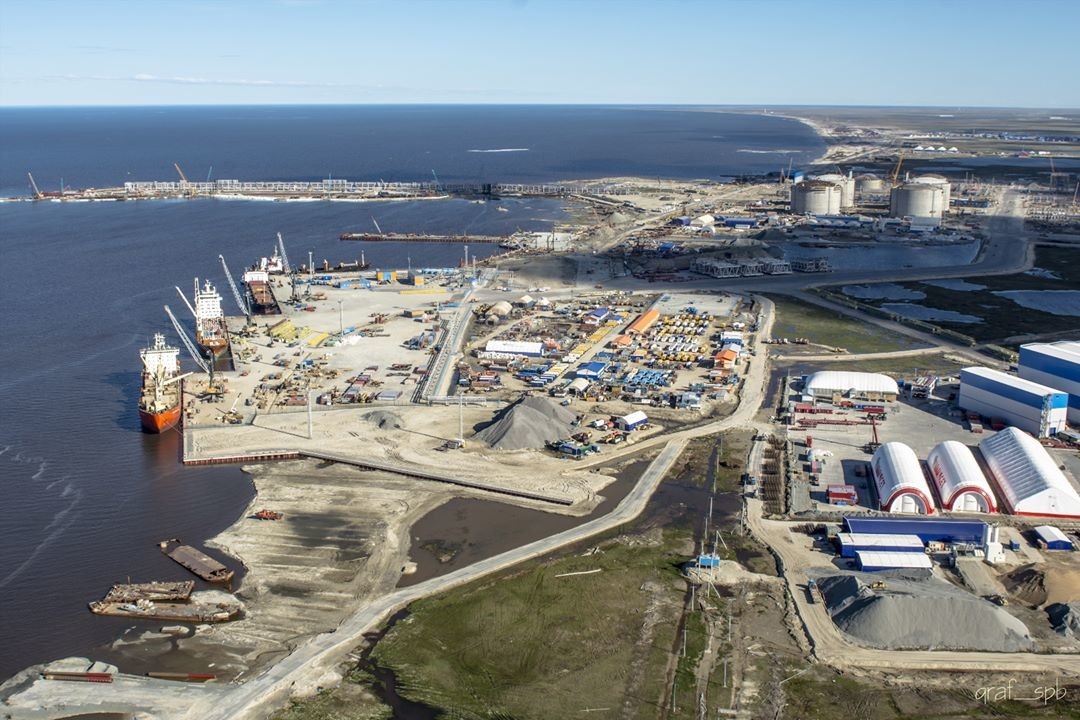

Порт Начата эксплуатация грузовых причалов в порту Сабетта, что позволило в октябре 2013 года открыть зимнюю навигацию и обеспечить круглогодичную доставку строительных грузов. В 2015 году проводились дноуглубительные работы в акватории порта, подходном и морском каналах, общий объем намытого грунта составил более 16 млн куб. м. Круглогодичный порт Сабетта принял более 3 млн т грузов (на 50% больше по сравнению с 2014 годом), доставленных 190 морскими судами и 317 речными баржами. Для защиты акватории порта шло строительство юго-восточного ледозащитного сооружения длиной более 2 км, на котором велось устройство отгрузочной эстакады для СПГ и стабильного газового конденсата.

октябрь 2014 — март-сентябрь 2016 На переднем плане будущая отгрузочная эстакада СПГ, слева будущий завод СПГ, справа морской порт

сентябрь 2013 — июль 2016 Морской порт

Посёлку Сабетта — 35 лет! За это время он побывал базой советских геологов, потом пришел в запустение и вот, вместе с проектом «Ямал СПГ» преобразился: с каждым месяцем он приобретает черты комфортного для жизни поселения, которое в этом году станет крупнейшим в России и в мире арктическим центром сжижения газа.

апрель 2015

июль-июнь 2016-2017

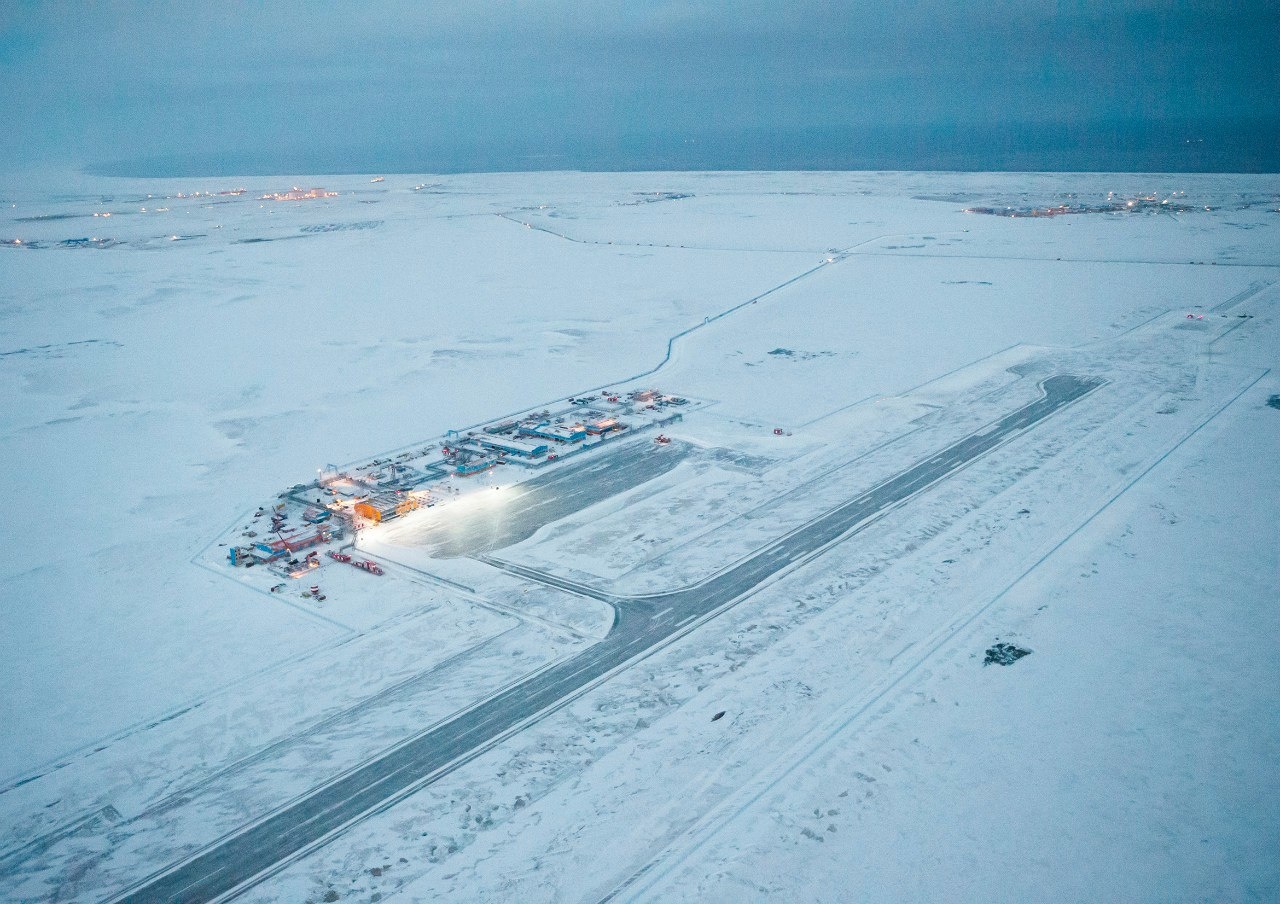

Аэропорт Международный аэропорт Сабетта регулярно принимает рейсы с февраля 2015 года. Он расположен в Арктике, в поселке Сабетта, где ведётся строительство завода по сжижению газа и порта для отправки готовой продукции. За 2015 год было совершено более 1500 рейсов, перевезено более 127000 пассажиров-вахтовиков. В марте 2016 года был совершен первый международный рейс. За 1,5 года аэропорт принял и отправил 4111 т багажа и 3125 т

ноябрь 2014

сентябрь-май 2015-2016

Последняя «зимняя» фотография из Сабетты в этом сезоне, сделанная 09.04.2017. В конце весны, солнце круглые сутки топит снег и лёд, белоснежная тундра уже не та. На переднем плане слева аэропорт, справа поселок, на заднем чуть правее завод и порт. По краю справа кромка Обской губы, вдали оконечность полуострова Ямал и Карское море.

Бурение Ведется бурение четыремя буровыми станками. По состоянию на конец января 2017 года пробурено в общей сложности 77 скважин (58 скважин требуется для запуска первой очереди).

сентябрь-сентябрь 2015-2016 Буровая установка «Арктика»

Северный морской путь В реализации проекта «Ямал СПГ» участвуют более 600 российских предприятий. Грузы из центральной России, Сибири и Урала должны точно в рассчитанное время оказываться на стройплощадке.

апрель 2015 Причальный комплекс «Экономия» Архангельский морской торговый порт

Динамично развиваются транспортные погрузочные терминалы Норникеля на базе портов Архенгельска и Мурманска

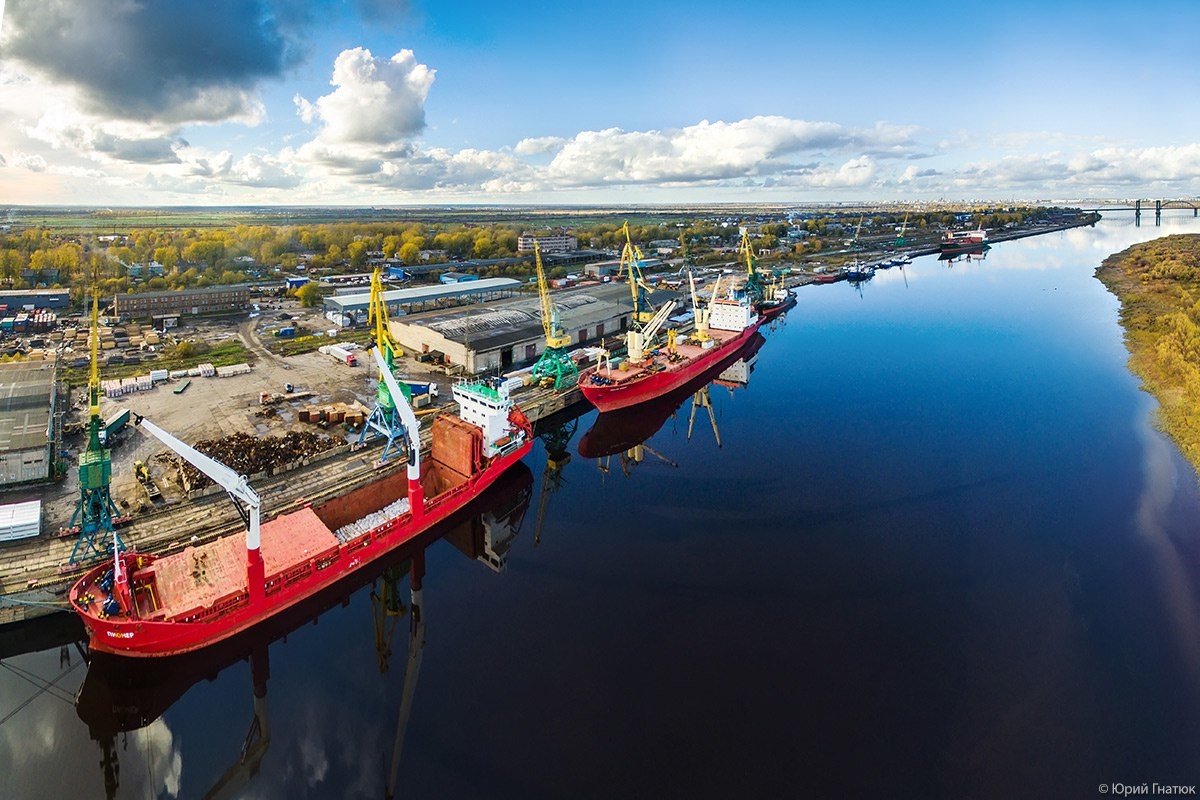

2016 Порт «Экономия» Архангельск

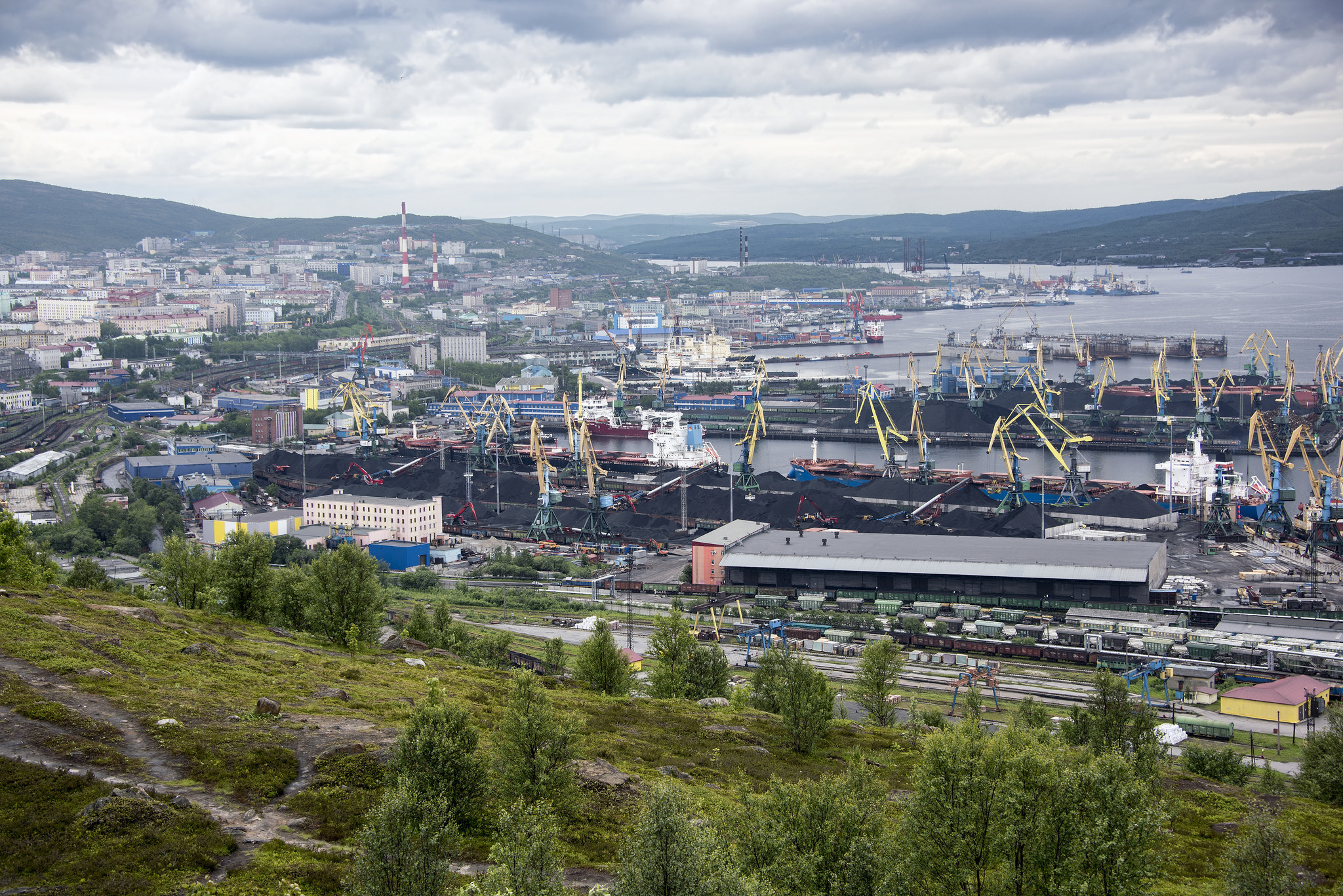

На переднем плане существующий в 2012 перегрузочный терминал для перевалки контейнеров и техники, конструкций и материалов, труб и других видов грузов Мурманский морской торговый порт, слева заставленное контейнерами здание складского комплекса, справа причал под погрузку, вдали пустой причал

Основной поток грузов в 2015 году теперь идет через новый терминал, на освободившемся участке грузового района расширяется площадь угольного терминала, и вместе с тем растут объемы перевалки угля в Заполярье, прямо вдали две красные стрелы кранов, и один красный кран слева, это две части нового терминала, о нем чуть ниже

Поближе существующий терминал

Атомный ледокольный транспорт под погрузкой 2016 год, слева идет сборка двух новых портальных кранов Аист для установки на причалах погрузки угля

январь 2016 Новый причальный комплекс

Создание нового причального комплекса и увеличение рабочей глубины у новых причалов почти в 2 раза, с 6 до 11,2 метров, позволило начать принимать суда с большой осадкой всех существующих типоразмеров, и обрабатывать через терминал одновременно от двух до трех судов, в зависимости от их размера и грузоподъемности

март 2017

Только наш порт в России имеет гриф «без ограничений» — глубины, водоизмещения судов, сезонности; Все перспективы Мурманского транспортного узла обусловлены потребностью развития Арктической зоны Российской Федерации, разработки масштабных шельфовых проектов

апрель 2017

Новые портальные краны Витязь разработки ЗАО «СММ» установлены на площадке обновленных причалов

Оба типа кранов Витязь и Аист — отечественная разработка петербургской компании ЗАО «СММ»

Расширение и обновление мощностей дает помимо возможностей обработки широкого круга различных видов грузов через морскую и железнодорожную транспортные составляющие нового терминала, увеличение объемов перевозок никелевой руды на Севере практически вдвое

2016-2017

Две части нового терминала, слева и справа, железнодорожная и морская, участки белого дневного освещения

Завод и причальный комплекс Межрегионтрубопроводстрой МРТС в Архрангельске; В планах также строительство на левом берегу судостроительного завода

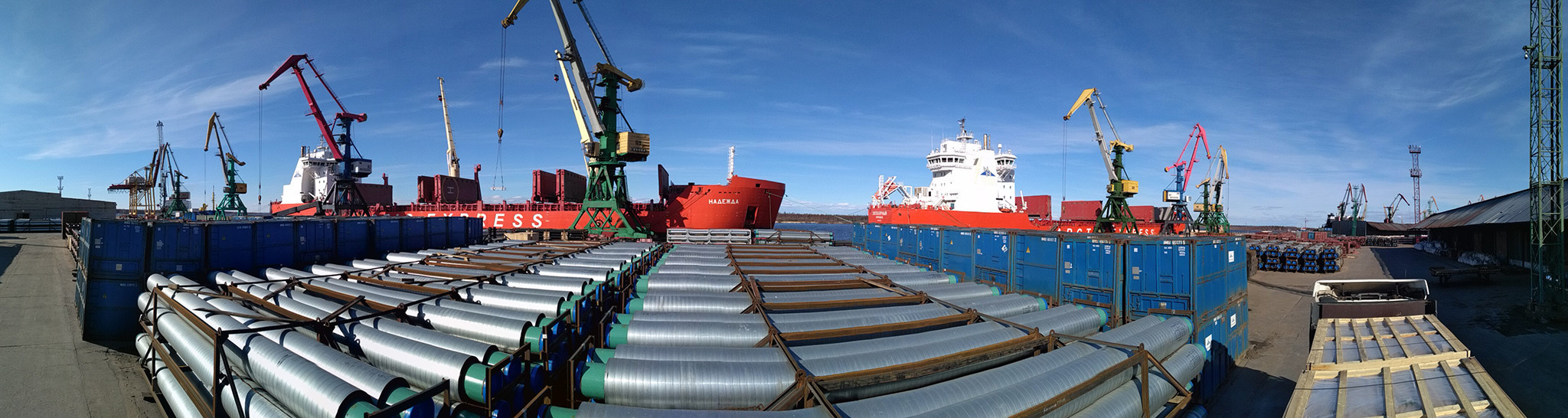

Завод по производству строительных труб, что используются в строительстве грузовых причалов и экспортных терминалов, кроме того, искусственных ледозащитных сооружений и искусственных островов

Терминал Полар Транс в Архрангельске

Логистический сервис ВСТ ТК на базе транспортных филиалов Норникеля в портах Архангельска, Мурманска и Дудинки

сентябрь 2013 Порт Архангельск

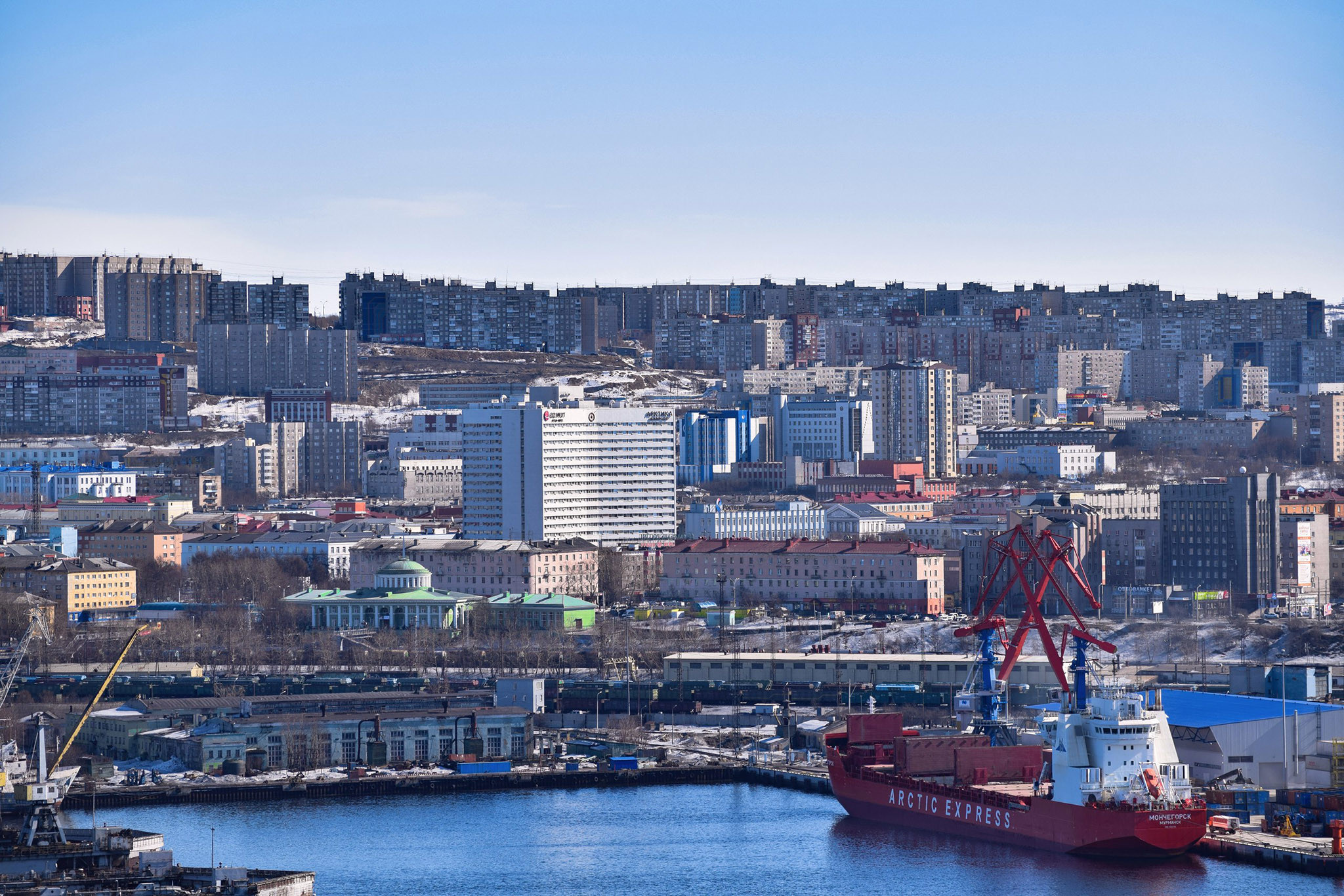

апрель 2017 Порт Мурманск

июнь 2017 Порт Дудинка

сентябрь-февраль 2016-2017 Порт Дудинка

И другие

сентябрь 2015 Порт «Бакарица» Архангельск, бывший Арктикснаб

октябрь 2015 Порт «Жаровиха» Архангельск

СРЗ «Красная Кузница» здесь суда проходят ремонт и восстановление технической готовности перед отправкой в рейс

август 2016

Причалы Бункерной компании, которая занимается снабжением топливом судов, как российских, так и иностранных, в порту Архангельска и на территории РФ, а также оптовой реализацией ГСМ. На заднем плане посёлок бывшей конторы занимавшейся в советское время «северным завозом». Ежегодно топливная компания активно участвует в организации северного завоза нефтепродуктов в порты и портопункты Белого и Баренцевого морей, оказывая услуги по перевалке и перевозке.

март-февраль 2013-2017 Порт «Экономия» Архангельск

Соглашение о возведении Архангельского глубоководного порта заключило в октябре 2016 в Пекине руководство АО «Арктический транспортно-промышленный узел «Архангельск».

февраль-январь 2015-2016

Проект строительства нового глубоководного порта Архангельска тесно связан с проектом строительства железнодорожной магистрали «Белкомур» (Белое море — Коми — Урал) сообщением Архангельск — Сыктывкар — Пермь (Соликамск). Это ускорит логистику грузов Урала и Сибири за счет сокращения до 800 километров железнодорожного плеча доставки.

февраль 2017

Морские порты Архангельска и Мурманска стали логистическими центрами, куда грузы доставляют автомобильным и ж/д видами транспорта, дальше морем они следуют в порт Сабетта. Например, за 2015 год к побережью Карского моря из Архангельска отправились 117 груженых судов.

январь 2016

«Дорога в Сабетту» 1300 морских миль — протяженность пути из Архангельска в Сабетту. Каждые пять дней из Архангельска отправляется судно с грузом, предназначенным для строительства завода в рамках проекта «Ямал СПГ».

Мурманский транспортный филиал «Норникеля» (МТФ) подвел итоги производственной деятельности в 2016 г. Сухогрузный флот компании в прошлом году перевез 1,262 млн т грузов (в 2015 г. — 1,174 млн т) по Северному морскому пути.

Было выполнено 69 рейсов из Дудинки (в 2015 г. — 63), в том числе 11 прямых рейсов в порты Европы. В Дудинку выполнено 67 рейсов и перевезено 0,437 млн т.

По сообщению Ассоциации морских торговых портов РФ, грузооборот портов Арктического бассейна, по итогам января-мая 2016 года, составил 17,53 млн тонн, что превышает показатель аналогичного периода прошлого 2015 года на 23,4%.

Россия планирует к 2022 году перевозить до 40 миллионов тонн грузов по Северному морскому пути.

март 2016 Ледоколы «Москва» и TOR

май 2016 Поставка модуля завода и установка на место

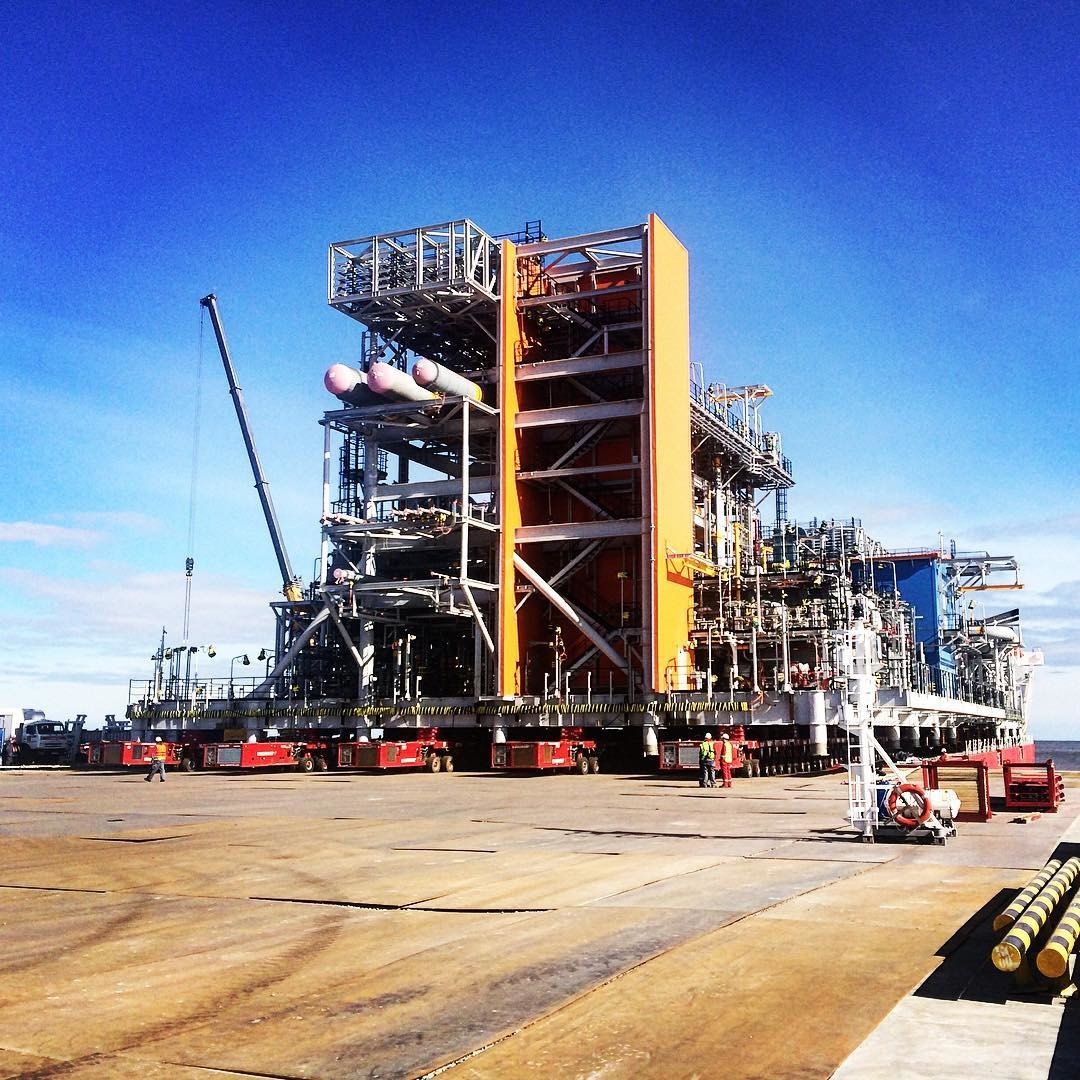

июнь 2016 Модульная часть завода, инженер может переместить этот модуль весом 8000 мТ стали на 11 тележках Mammoet

Модули — очень крупные конструкции. Самые тяжелые из них весят по 7,5-8 тыс. т. Для сравнения: трехосный самосвал КамАЗ весит 13,5 т, пустой вагон метро — 35 т, состав без пассажиров из восьми вагонов — 280 т, т. е. один модуль может весить как 27 поездов. Габариты модулей впечатляют не меньше. Их высота — 30 м. Это больше, чем типовая панельная девятиэтажка.

июль 2016 Караван судов, среди них есть и иностранные, идет в Сабетту, 24 часовой световой день

Тем временем привезли части завода

И стали разгружать, здесь также есть трафик и это не по праздникам

Самоходные тележки мамонты, на них перевозят модули весом по несколько тыс. т., на заднем плане, как раз модуль, который весит 6000 т., стоит на судне

август 2016

Установка модуля

Прибыл еще один модуль

Новый дополнительный грузовой причал, совсем недавно введен в эксплуатацию

Разгрузка судна у причальной стенки основного причала

Вот оно долгожданное судно, ради которого строили причалы

Модули на том самом судне, которое очень долго ждали

Идёт разгрузка модуля! Испытание нашего построенного объекта. У всех одна мысль — выдержит причал или нет?!

Перевозка к месту установки

Поставка технологических модулей завода

Источники: instagram.com/explore/tags/сабетта/

Продолжение в следующей части sdelanounas.ru/blogs/95955
