Строительство М11: 7 этап, участок от Мясного Бора до дороги Луга — Любань, 11 ноября 2018 года

Из 669 км платной автомагистрали М11 сейчас введено в эксплуатацию 412 км (61%). В этом году планируют ввести участок протяженностью 52 км в обход Завидово и Спас-Заулка в Тверской и Московской областях. Но нас, как жителей Новгородской области, больше интересует участок от Мясного Бора до Санкт-Петербурга. Не так давно представители ГК «Автодор» официально заявили о переносе сроков ввода в эксплуатацию этого участка на весну 2019 года.

С последнего визита этого участка прошло меньше месяца, поэтому в этой публикации мы сможем подробно рассмотреть все изменения за этот период.

•
•  © mikhail.krivyy.com

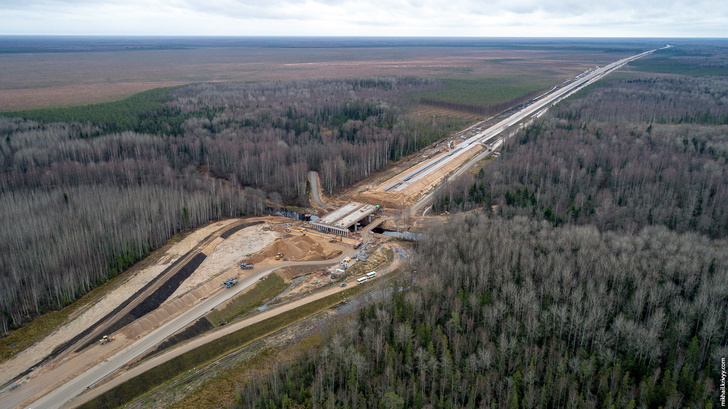

1. Путепровод на пересечении с железной дорогой Чудово — Великий Новгород.

Пролётные строения установлены в проектное положение. Ведутся работы по бетонированию плиты проезжей части и защите металлоконструкций от коррозии. На путепроводе соорудили тентовые конструкции, которые позволят продолжить работы по бетонированию при минусовых температурах.

Временные опоры пока не убраны. С этого ракурса хорошо видно, что путепровод рассчитан на строительство двух дополнительных железнодорожных путей.

•
•  © mikhail.krivyy.com

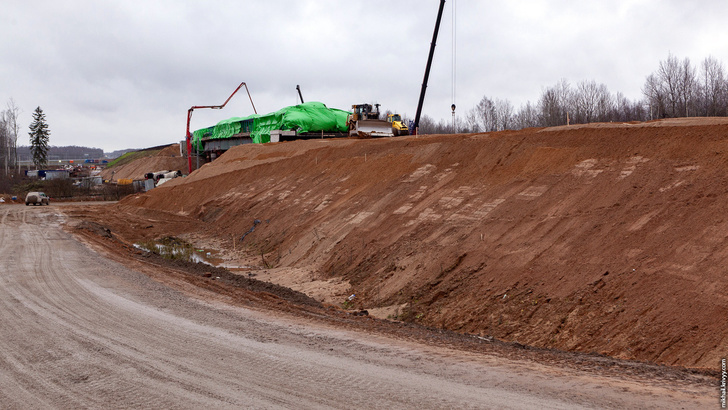

2. Путепровод на пересечении с железной дорогой Чудово — Великий Новгород.

Месяц назад удалось обойти путепровод и сделать несколько красивых фотографий с высокого штабеля. Сейчас и путепровод обойти нельзя, так как к нему вывели насыпь, и штабеля нет, так как насыпь вывели именно из этого песка.

•
•  © mikhail.krivyy.com

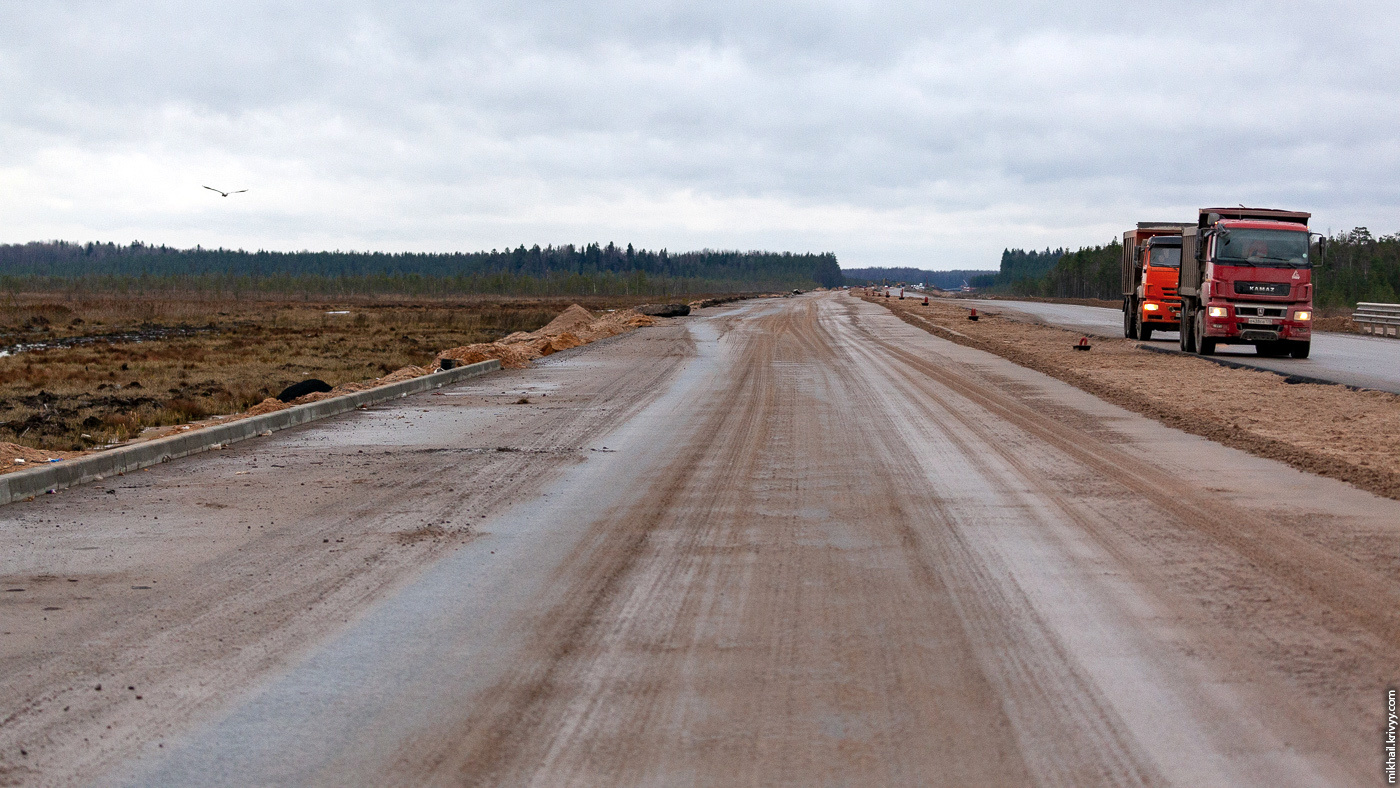

3. 548 км, вид в сторону Санкт-Петербурга.

Сейчас не самое удачное время года для фотографий. На стройке достаточно грязно. Это связано с характером работ и тем, что частично движение осуществляется по временной грунтовой дороге, а частично по построенным участкам автомагистрали.

Наконец-то визуально стал виден результат работы электриков — трансформаторные подстанции. К установке опор освещения пока не приступали, на некоторых участках по оси автомагистрали ведутся работы по обустройству кабельных каналов. Эти работы тоже добавляют грязи.

•
•  © mikhail.krivyy.com

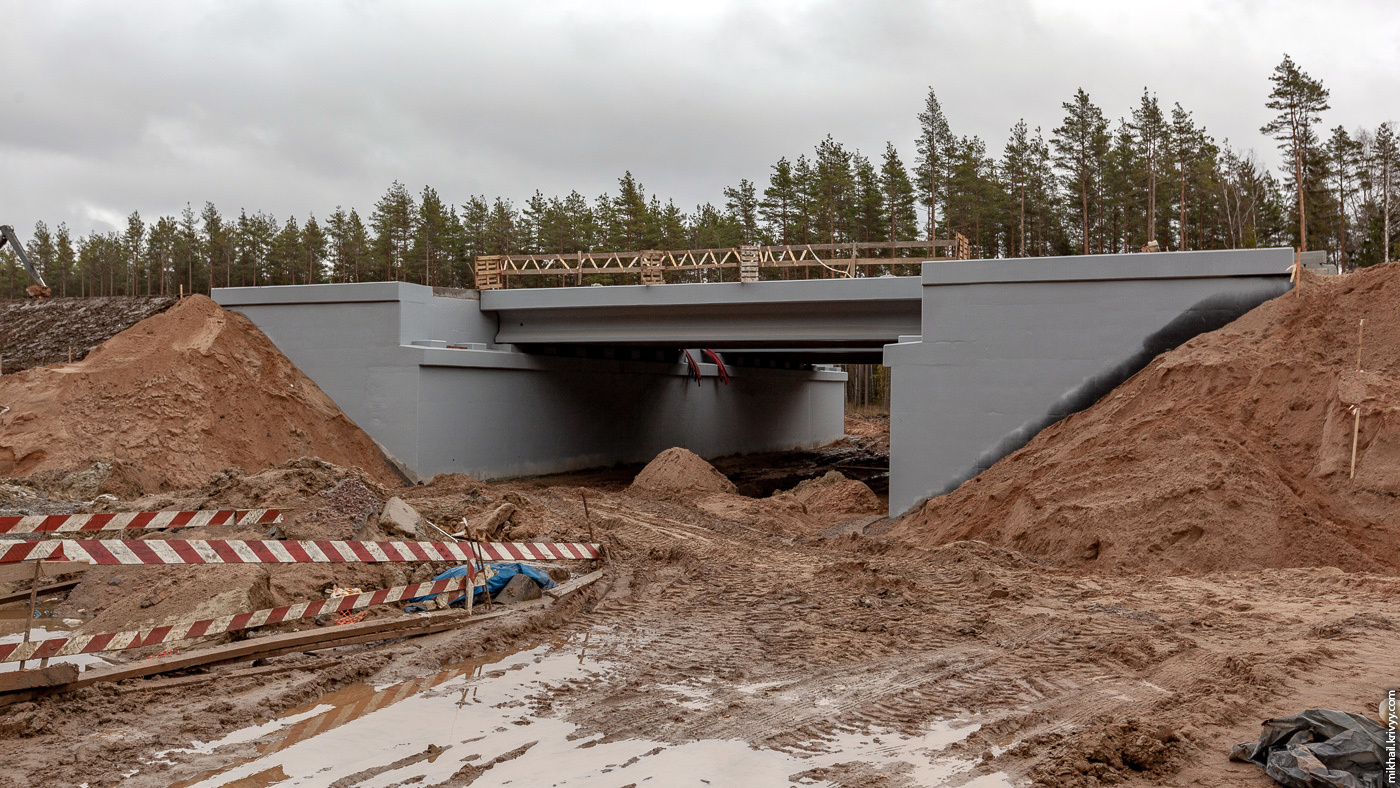

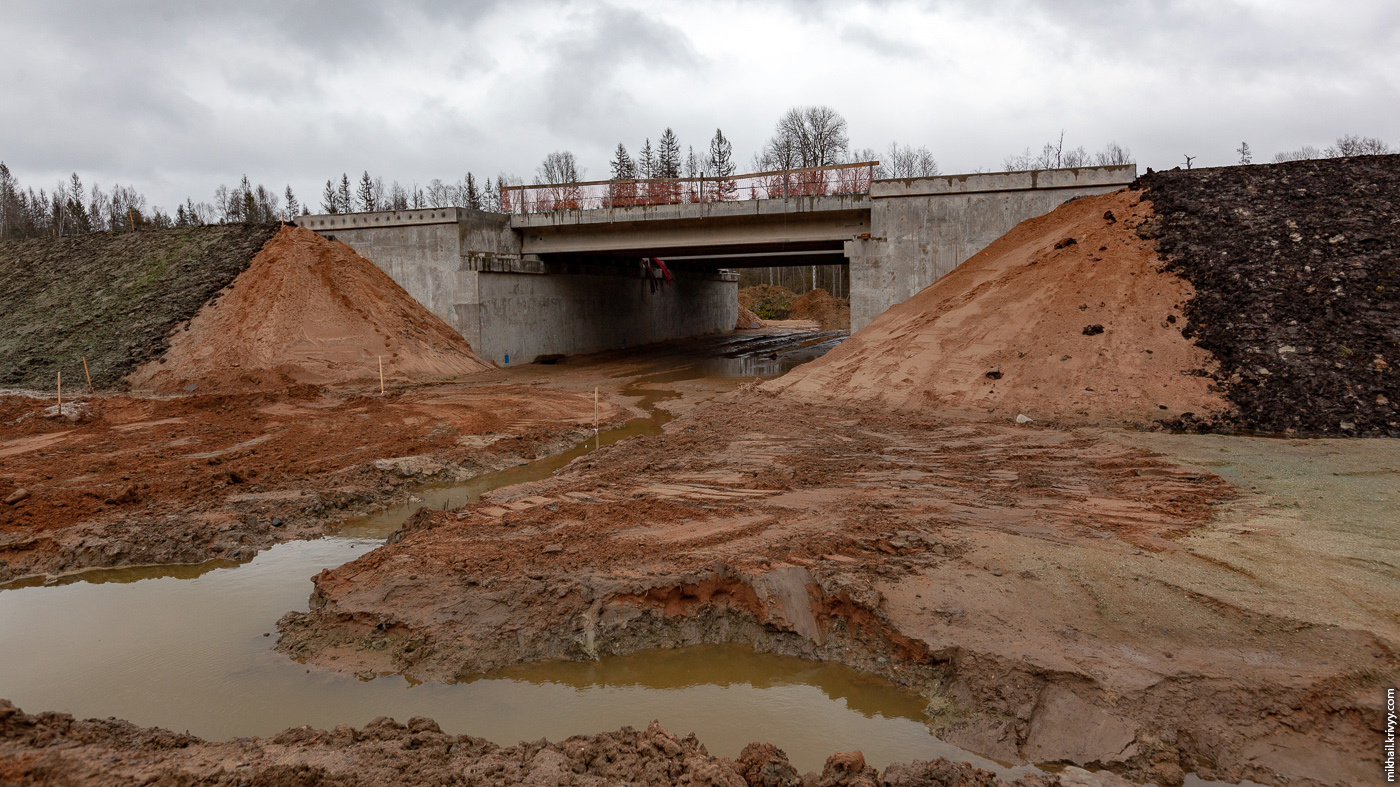

4. Зверопроход на 549 км.

С моего предыдущего визита на этом объекте обустроили плиту проезжей части, завершили работы по бетонированию консольных частей опор и вывели насыпь. Сейчас ведутся работы по бетонированию переходной плиты. Для этого над обоими переходными плитами сооружены тентовые конструкции.

Этот путепровод за последний месяц изменился наиболее сильно.

•
•  © mikhail.krivyy.com

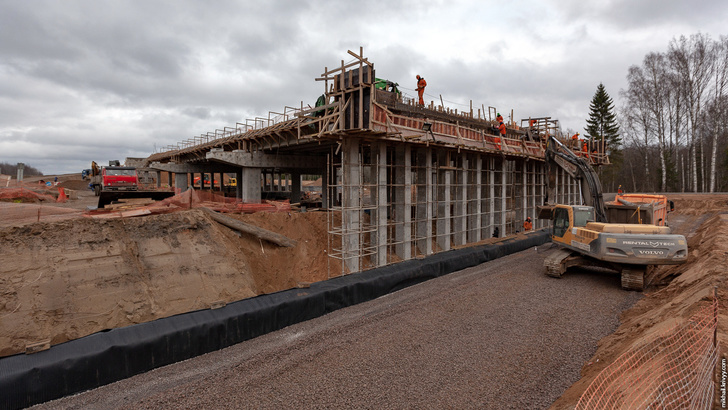

5. Мост через реку Полисть, 552 км.

На мосту завершены работы по бетонированию плиты проезжей части и ригелей крайних опор. Русло реки Полисть перенесли под мост, что позволило приступить к работам по обустройству насыпи со стороны Москвы.

•
•  © mikhail.krivyy.com

6. По ходу автомагистрали изменения не бросаются в глаза.

Работы по укладке асфальта на территории Новгородской области сейчас практически не ведутся. Это связано как с погодой, так и с тем, что почти везде асфальт уже уложен. Активно ведутся работы по благоустройству и укреплению откосов и по укладке кабельной канализации.

•
•  © mikhail.krivyy.com

7. Мост через реку Глушица на 558 км.

На этом мосту также завершены работы по обустройству плиты проезжей части и переходных плит. Сейчас ведутся работы по покраске. Бетон набирает марочную прочность.

•
•  © mikhail.krivyy.com

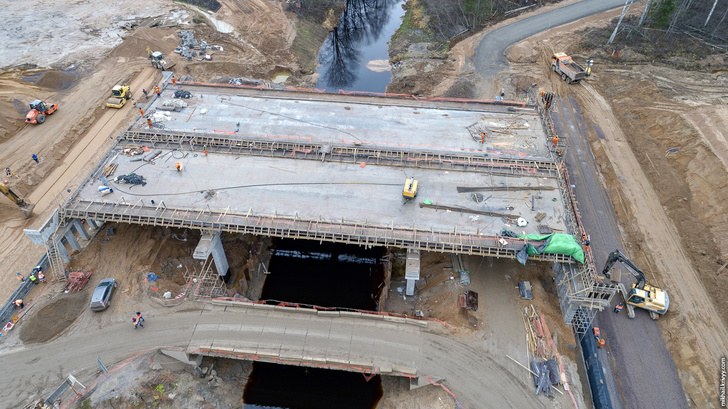

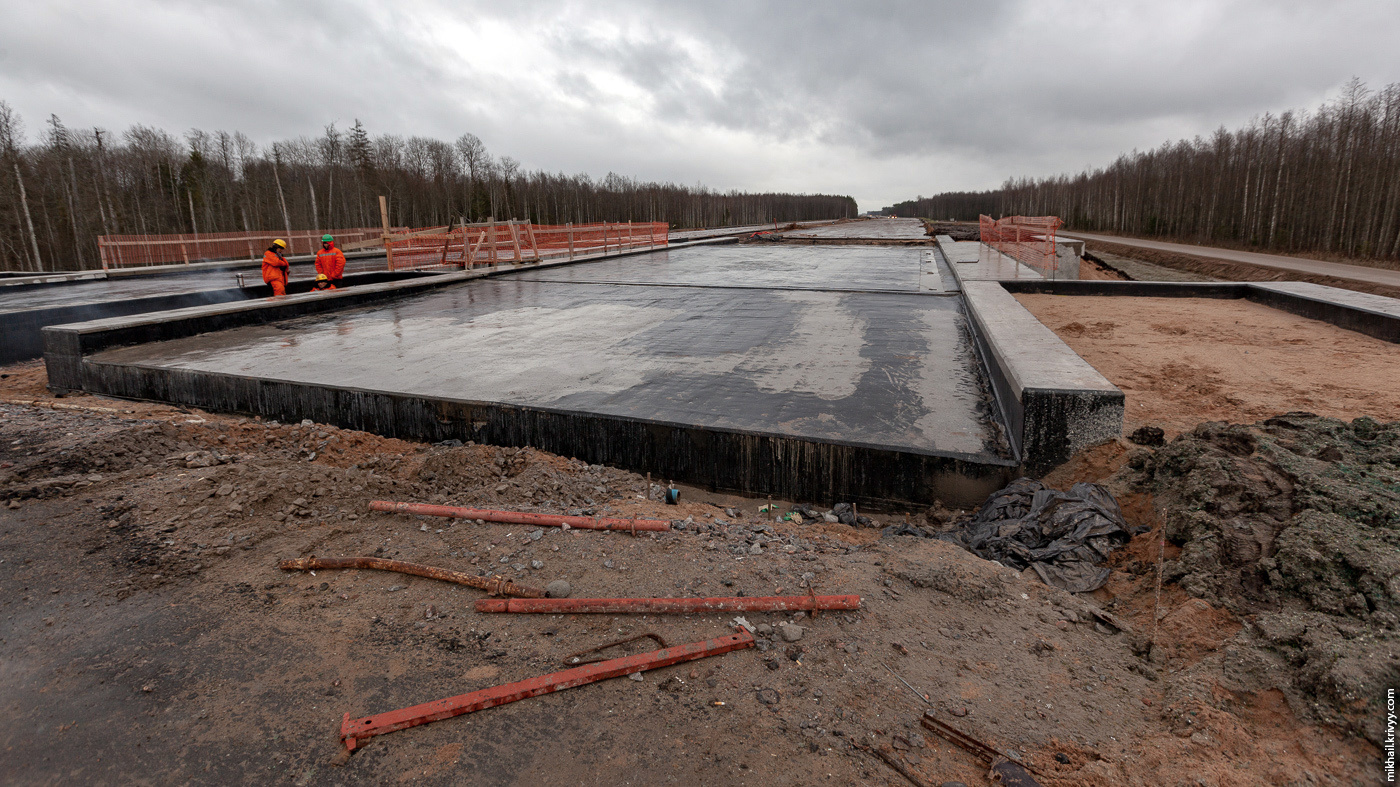

8. Мост через реку Глушица на 558 км.

Тот же мост, вид сверху. Переходная плита укрыта нетканым материалом. Рабочее движение по этому мосту могут открыть уже в этом году.

На автодорогах I-III категорий для обеспечения плавного перехода от насыпи дороги к пролётным строениям путепровода создают специальные участки в виде переходных плит. Переходные плиты одним концом опираются на выступ шкафной стенки, а другим — на железобетонный лежень. Плиты укладывают на подушку из дренирующего материала с уклоном 1:10 в сторону насыпи.

•
•  © mikhail.krivyy.com

9. 558 км, вид в сторону Москвы.

•
•  © mikhail.krivyy.com

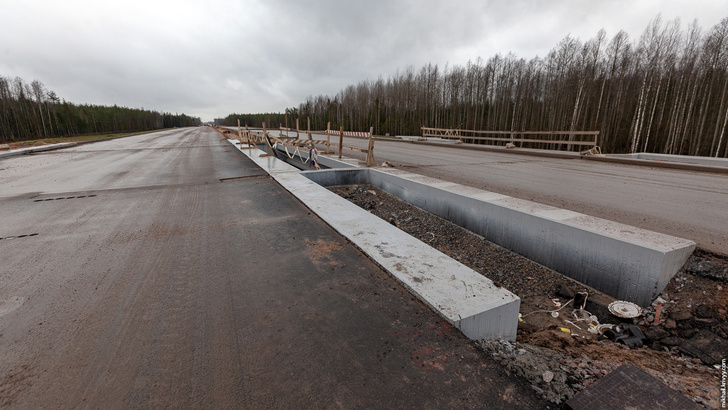

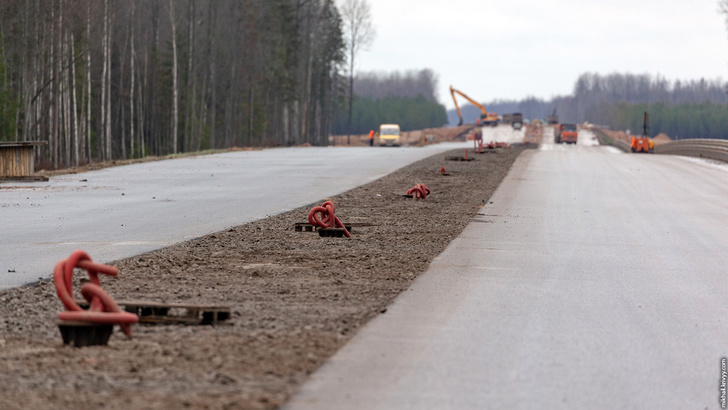

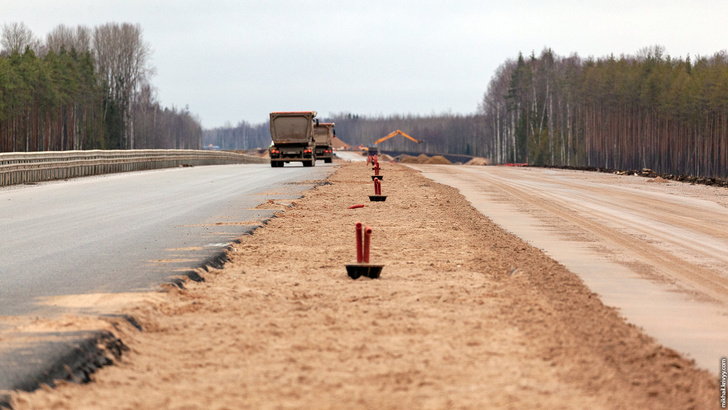

10. Всё больше мест, где завершены работы по обустройству кабельной канализации.

На строительстве ныне открытых участков М11 к этому моменту уже были установлены опоры освещения. На 7 и 8 этапах пока к установке опор не приступали.

•
•  © mikhail.krivyy.com

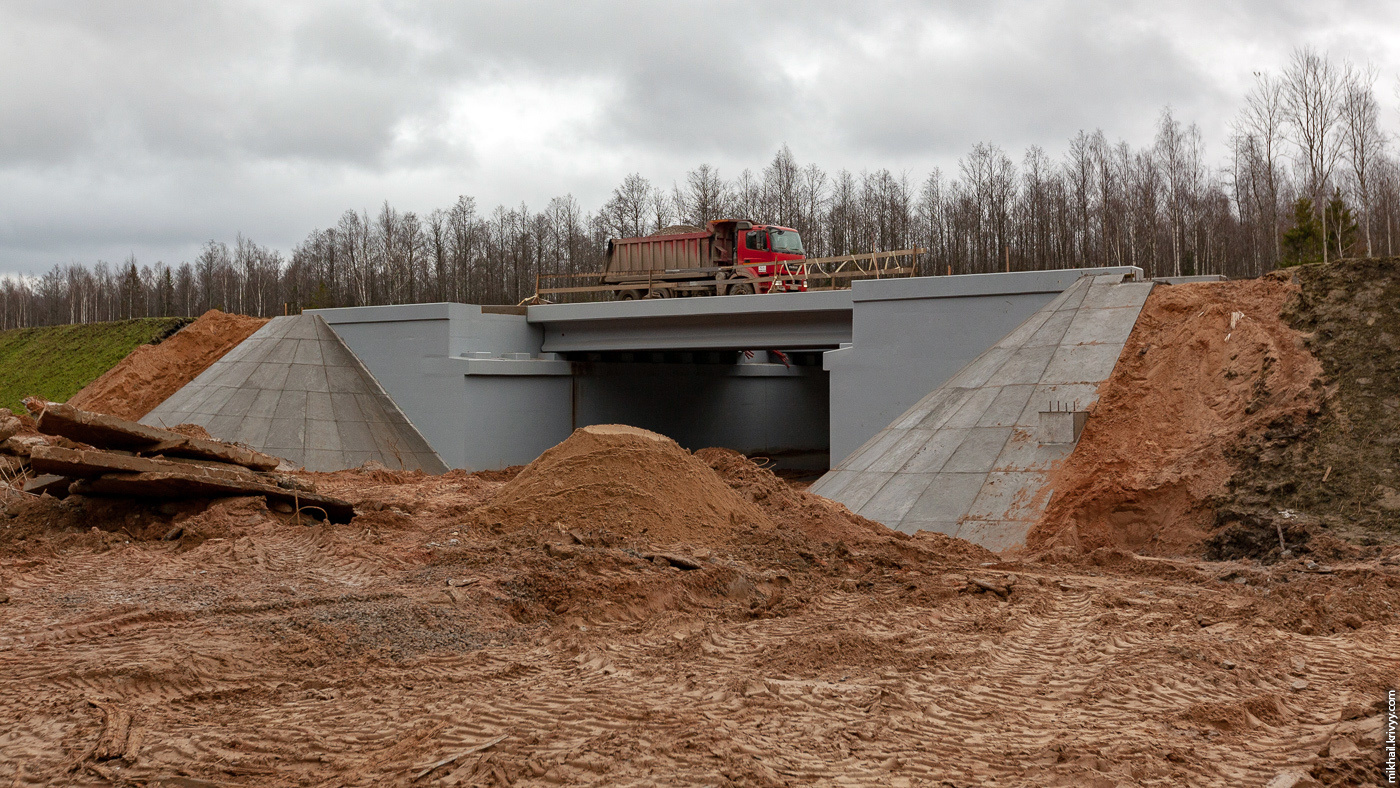

11. Зверопроход на 562 км.

Зверопроход на 562 км стал первым искусственным сооружением на 7 и 8 этапах М11, который открыли для рабочего движения.

•
•  © mikhail.krivyy.com

12. Зверопроход на 562 км.

Тем не менее, пока здесь не хватает перильных ограждений и деформационных швов. Места деформационных швов временно укрыли досками, на которые положили слой асфальта.

•
•  © mikhail.krivyy.com

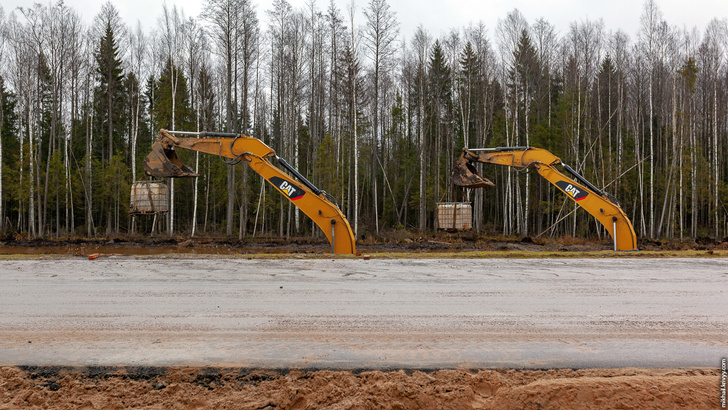

13. Особенности строительства в России. Если вы увидите, что к ковшу экскаватора что-то прицепили, то знайте, это просто защита от воровства.

•
•  © mikhail.krivyy.com

14. Зверопроход на 572 км.

Это один из немногих объектов, на которых за месяц не произошло никаких изменений.

•
•  © mikhail.krivyy.com

15. Зверопроход на 572 км.

Тем не менее, работы на нём ведутся. По этому путепроводу в ближайшее время также может быть открыто рабочее движение.

•
•  © mikhail.krivyy.com

16. Зверопроход на 564 км.

На путепроводе завершили работы по обустройству плиты проезжей части и демонтировали опалубку.

•
•  © mikhail.krivyy.com

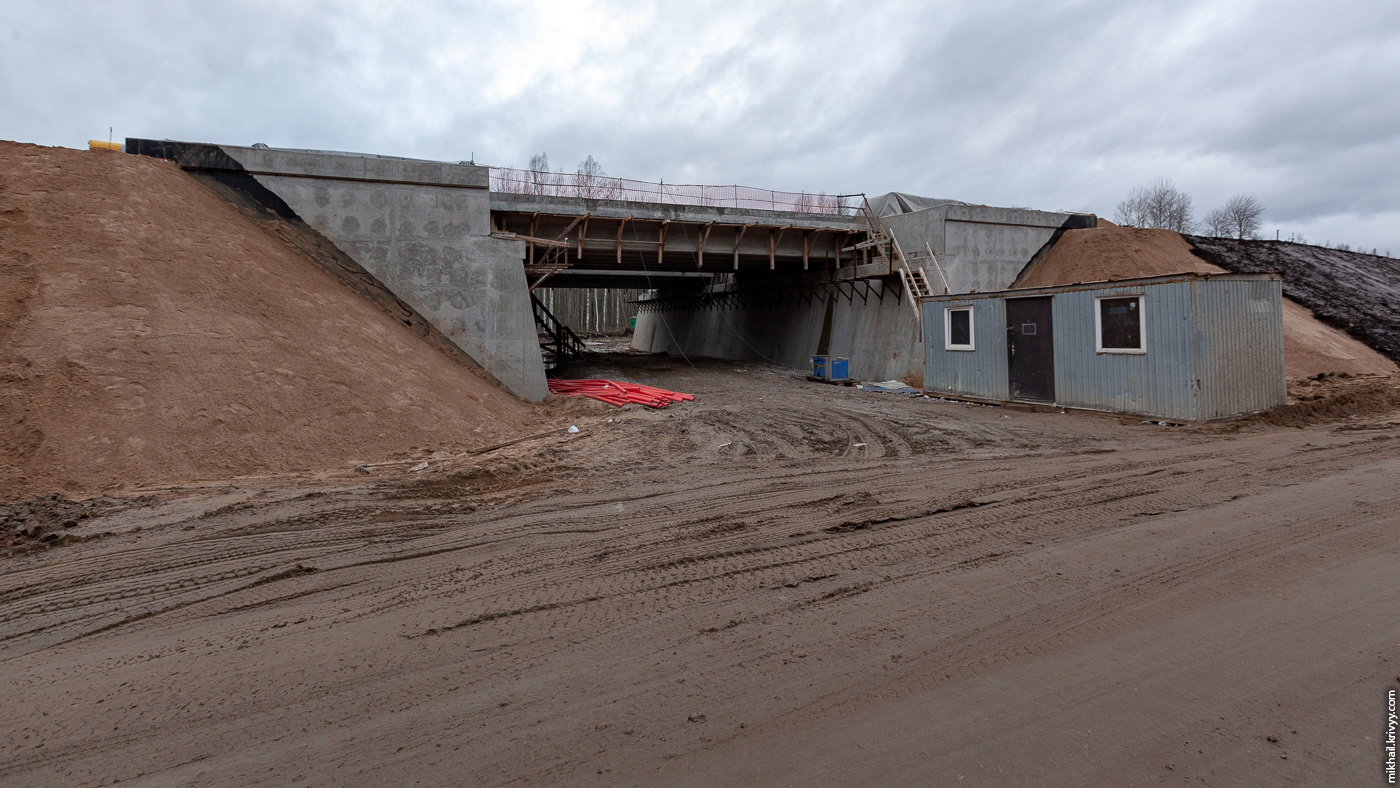

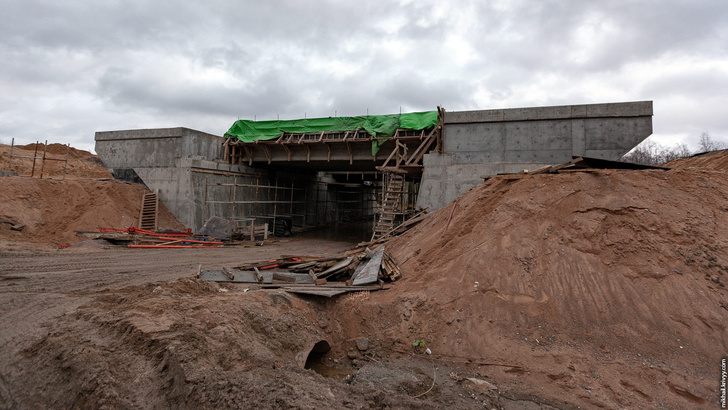

17. Зверопроход на 565 км.

На зверопроходе завершили обустройство шкафных стенок, подняли насыпь и сейчас ведут бетонирование переходных плит.

•
•  © mikhail.krivyy.com

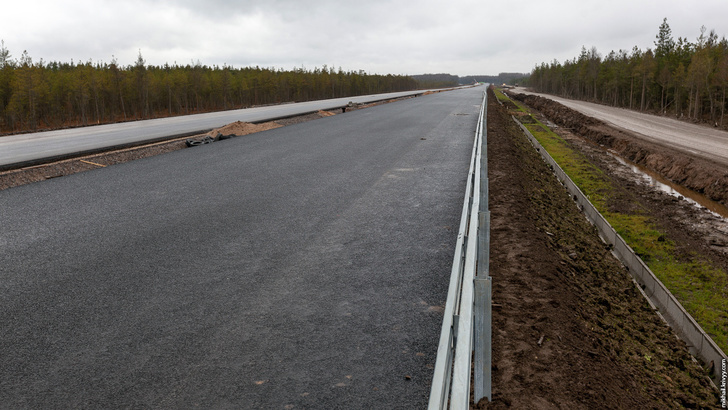

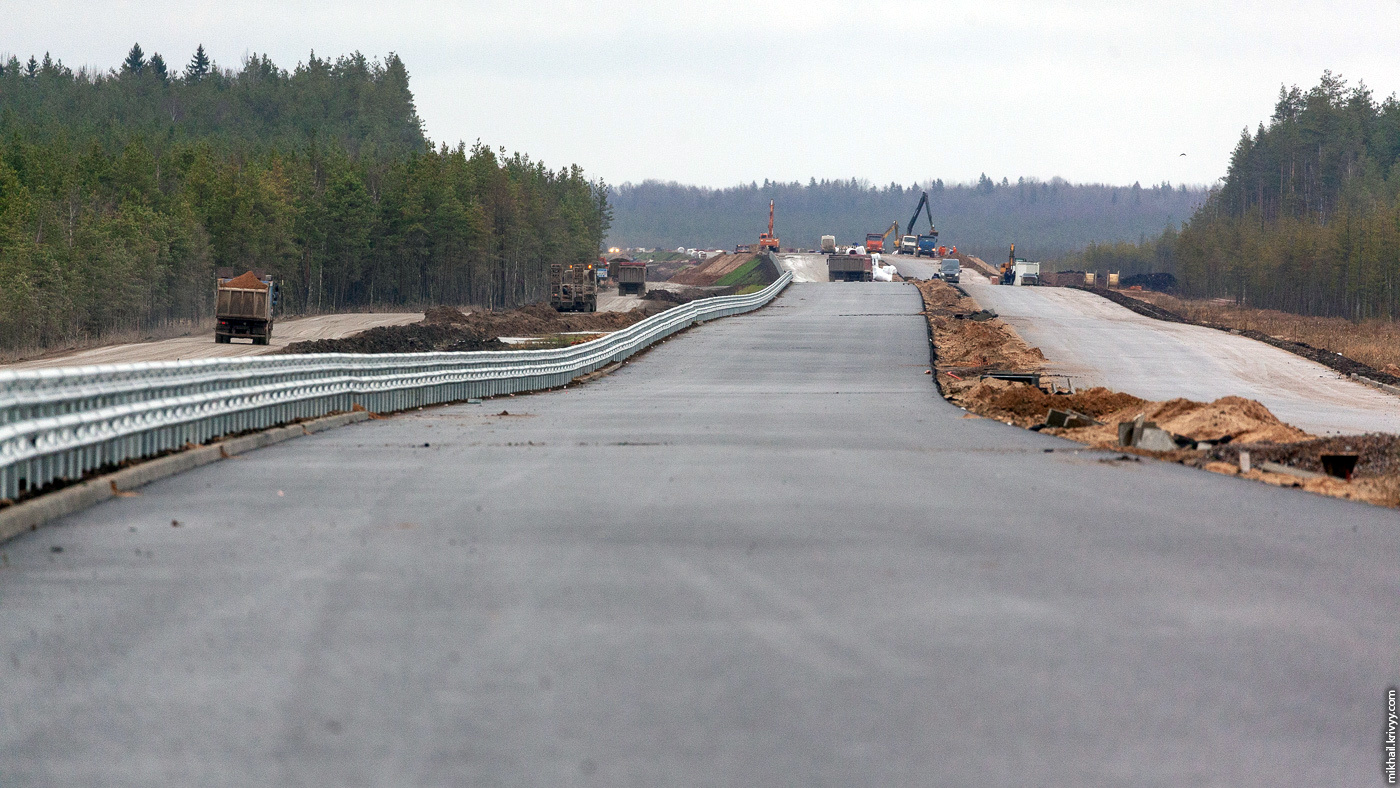

18. 566 км, вид в сторону Москвы.

На подходах к болоту Гажьи сопки появились новые участки со свежим третьим слоем щебёночно-мастичного асфальта и отбойными ограждениями. В местах, где автомагистраль проходит через болота, обустраивается дополнительный дренажный канал, который обеспечивает сбор и доставку воды к локальным очистным сооружениям.

•
•  © mikhail.krivyy.com

19. 566 км, вид в сторону Москвы.

•
•  © mikhail.krivyy.com

20. 566 км, вид в сторону Санкт-Петербурга.

•
•  © mikhail.krivyy.com

21. Зверопроход на 568 км.

Ещё одно искусственное сооружение, на котором открыто рабочее движение. На текущий момент на 7 и 8 этапах их всего два, но до конца года рабочее движение могут открыть ещё по десятку мостов и путепроводов.

•
•  © mikhail.krivyy.com

22. Зверопроход на 568 км.

Вид сверху. Здесь также нет перильных ограждений и деформационных швов.

•
•  © mikhail.krivyy.com

23. Болото Гажьи сопки, вид в сторону Москвы.

В этот раз не удалось сделать впечатляющих панорам — помешал дождь и сильный ветер. Обратила на себя внимание большая птица, которая в это время года здесь не должна находиться.

•
•  © mikhail.krivyy.com

24. Это лебедь кликун, который скорее всего отбился от стаи во время перелета на юг.

Достоверно известно лишь об одной паре этих лебедей, гнездящихся на территории Новгородской области — в Рдейском заповеднике.

•
•  © mikhail.krivyy.com

25. Основной пик пролета этих птиц завершился три недели назад. Лебедь держится воды, которая на болоте есть только в придорожной канаве.

•
•  © mikhail.krivyy.com

26. В районе болота Гажьи сопки ведутся работы по строительству кабельной канализации.

По оси автомагистрали будут проходить высоковольтные кабели, питающие все системы дороги, включая освещение, низковольтные и оптические кабели, обеспечивающие работу всего, что требует подключения к локальной сети и интернету: от автоматической системы управления дорожным движением, до банковских терминалов на АЗС.

•
•  © mikhail.krivyy.com

27. В северной части болота работы по кабельной канализации завершены.

•
•  © mikhail.krivyy.com

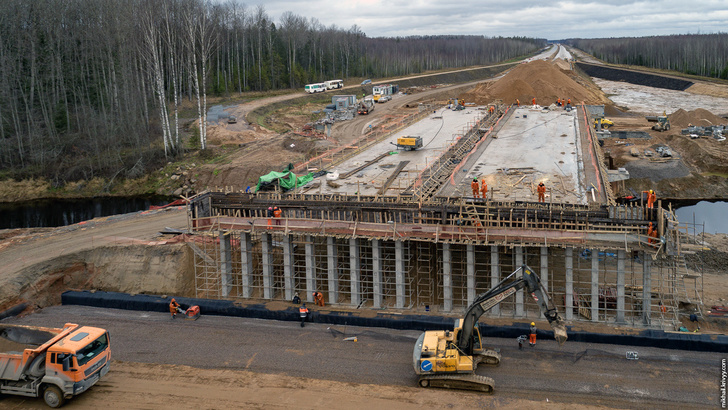

28. Мост через реку Кересть.

Мост через реку Кересть находится на границе Ленинградской и Новгородской областей. Мост будет совмещён с технологическим разворотом. На дальнем плане болото Гажьи Сопки.

•
•  © mikhail.krivyy.com

29. Мост через реку Кересть.

За месяц здесь также завершили работы по бетонированию плиты проезжей части.

•
•  © mikhail.krivyy.com

30. Мост через реку Кересть.

Со стороны Москвы ведётся подготовка к бетонированию ригеля крайней опоры. Со стороны Санкт-Петербурга работы по ригелю крайней опоры завершены.

•
•  © mikhail.krivyy.com

31. Мост через реку Кересть.

Одновременно начаты работы по строительству шкафных стенок, которые являются упором насыпи и основой для переходных плит. На М11 в Ленинградской области на некоторых мостах и путепроводах в качестве шкафных стенок используют армогрунтовые конструкции.

•
•  © mikhail.krivyy.com

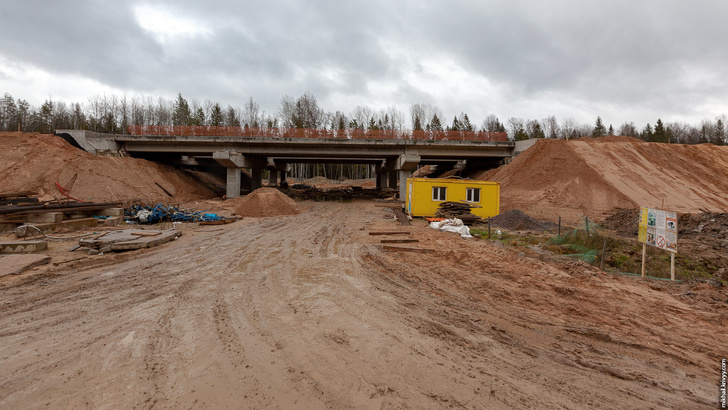

32. 575 км, путепровод над проездом технологического разворота.

Армогрунтовые подпорные стены применены и на следующем путепроводе, совмещённом с технологическим разворотом. Такие конструкции состоят из горизонтальных армирующих георешеток, которые укладываются внутри насыпи между уплотненными слоями и закрепляются у бетонных облицовочных блоков.

Сооружение подпорных стенок на этом путепроводе завершено. Ведётся подготовка к бетонированию переходных плит и укреплению откосов.

•
•  © mikhail.krivyy.com

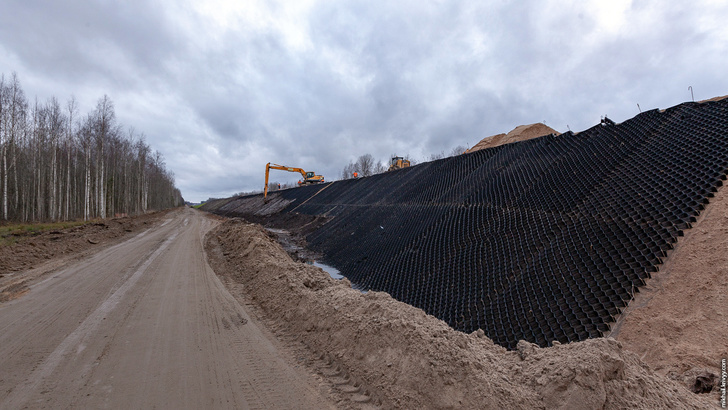

33. На всём протяжении строящегося участка ведутся работы по укреплению откосов насыпи.

В разных местах применяются разные решения, в том числе и объёмные георешетки, в которые планировщик укладывает плодородный слой.

•
•  © mikhail.krivyy.com

34. Типовой путепровод для прохода диких животных на 578 км.

Этот типовой путепровод не попал в предыдущую публикацию. Здесь завершены работы по обустройству плиты проезжей части и строительству шкафных стенок. Сейчас строители готовятся к бетонированию переходных плит.

•
•  © mikhail.krivyy.com

35. Самого большого прогресса строители добились на участке автомагистрали в районе пересечения с дорогой 41А-004 Луга — Любань — Павлово.

На этом участке осталось уложить асфальт по оси автомагистрали, установить опоры освещения и завершить монтаж отбойных ограждений.

•
•  © mikhail.krivyy.com

36. Типовой путепровод для прохода диких животных на 582 км.

В целом все типовые путепроводы на участке от Мясного Бора до автодороги Луга — Любань — Павлово находятся примерно на одной стадии строительства, чего нельзя сказать об искусственных сооружениях в Тосненском районе и Санкт-Петербурге.

•
•  © mikhail.krivyy.com

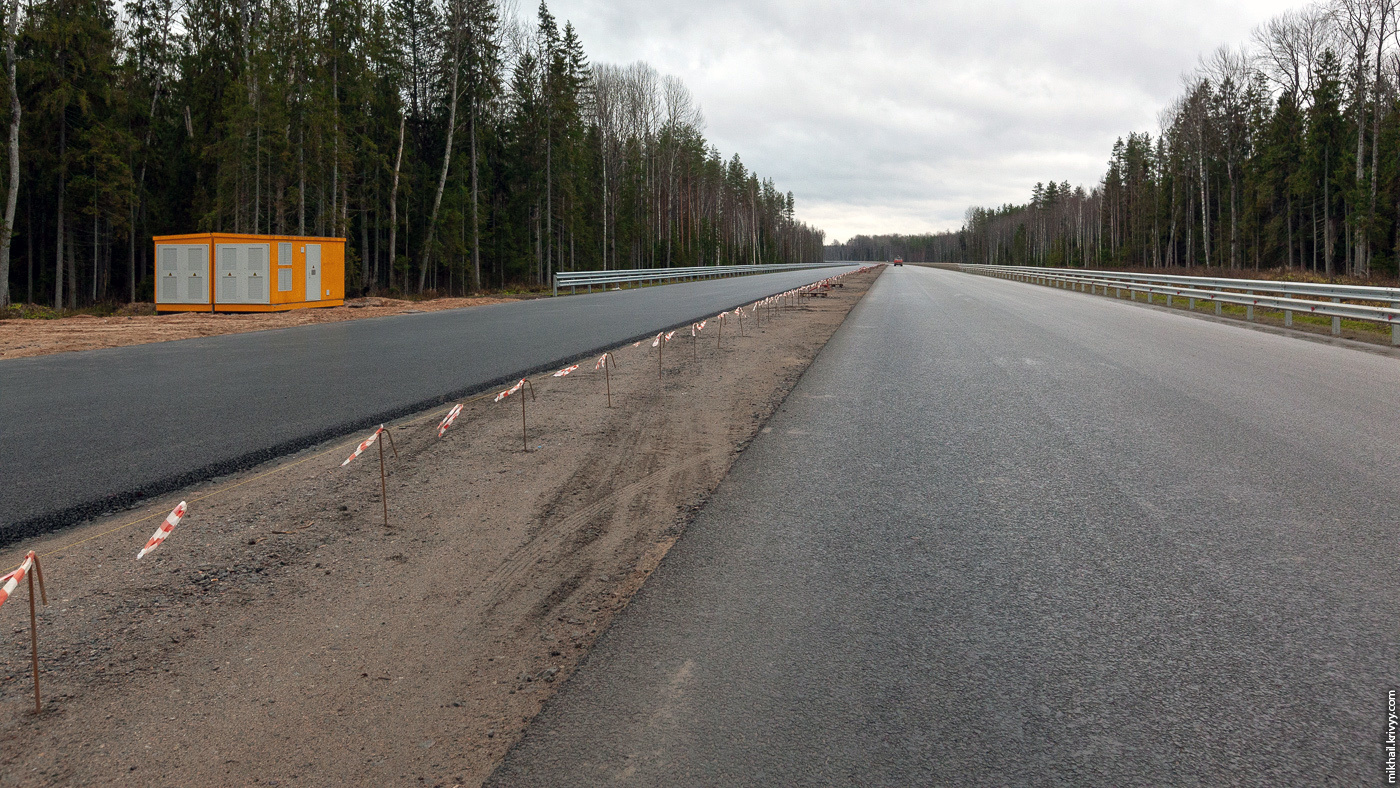

37. На некоторых участках установлены трансформаторные подстанции и закрыт проезд по оси автомагистрали. Это говорит о готовности участка к асфальтированию центральной части.

По оси автомагистрали будет уложен один слой асфальтового покрытия, который будет выполнять функции изоляционного и упрощать работу по содержанию дороги.

•
•  © mikhail.krivyy.com

38. Мост через реку Равань, 589 км. Один из двух низких мостов на 7 этапе.

При строительстве дорог часто кажется, что работы ведутся крайне пассивно. Это связано с тем, что основная часть работ производится с помощью тяжёлой техники. Большое количество людей сконцентрировано только на некоторых объектах и только при определённых работах.

•
•  © mikhail.krivyy.com

39. Мост через реку Хутань, 590 км.

На мосту ведутся работы по гидроизоляции. Судя по текущей готовности, этот мост будет следующим открытым для рабочего движения искусственным сооружением.

•
•  © mikhail.krivyy.com

40. Мост через реку Хутань, 590 км. Один из самых низких мостов на всей М11.

•
•  © mikhail.krivyy.com

41. Пересечение с дорогой Луга — Любань.

На пересечении с дорогой 41А-004 Луга — Любань — Павлово изначально предполагалось построить развязку с пунктом взимания платежей. Под неё вырубили лес, но работы отложили на более поздний срок. М11 введут в эксплуатацию без этой развязки. Таким образом, расстояние между развязками в Мясном Бору и на А120 составит рекордные 102 км.

•
•  © mikhail.krivyy.com

42. Пересечение с дорогой Луга — Любань — Павлово.

Насыпь выведена в один уровень с путепроводом.

•
•  © mikhail.krivyy.com

43. Дорога Луга — Любань грунтовая. В определённые сезоны она используется при поездках из Санкт-Петербурга в Тёсово-Нетыльский.

•
•  © mikhail.krivyy.com

44. На грунтовой дороге появится ещё один небольшой асфальтированный участок.

•
•  © mikhail.krivyy.com

45. На путепроводе уложен первый слой асфальтового покрытия. Техника ждёт хорошей погоды.
