Производство самолетов Sukhoi Superjet 100 (SSJ100)

•

Sukhoi Superjet 100 (SSJ100) — российский региональный пассажирский 100-местный самолёт разработанный компанией «Гражданские самолёты Сухого» при участии ряда иностранных компаний. Первый полет SSJ100 состоялся в мае 2008 года, а сейчас в производстве 100-ый самолет. На сегодня самолет находится в эксплуатации у российских авиакомпаний — Аэрофлот, Газпром авиа, Якутия, Центр-Юг, Red Wings, в мексиканской авиакомпании Interjet и в специальных подразделениях государственных структур.

•

1. SSJ100 — первый российский самолет полностью спроектированный на основе цифровых технологий. В его производстве применяются ранее не использовавшиеся в отечественном гражданском самолетостроении технологии, такие как бесстапельная сборка, автоматическая стыковка агрегатов планера, автоматическая клепка и другие.

•

2. Производство самолета, его окончательную сборку, осуществляет Комсомольский-на-Амуре (Хабаровский край) филиал ЗАО «Гражданские самолеты Сухого» (КнАФ) при непосредственном участии других заводов на территории России, где изготавливаются составные части Sukhoi Superjet 100.

•

3. Филиал ОАО «Компания «Сухой» «НАЗ им. В.П. Чкалова» в Новосибирске производит детали и агрегатную сборку отсеков фюзеляжа и оперения.

•

4. Сборка каркаса кабины.

•

5. Детали и секции передают в Комсомольский-на-Амуре филиал ЗАО «Гражданские самолеты Сухого», где и производится окончательная сборка самолета.

•

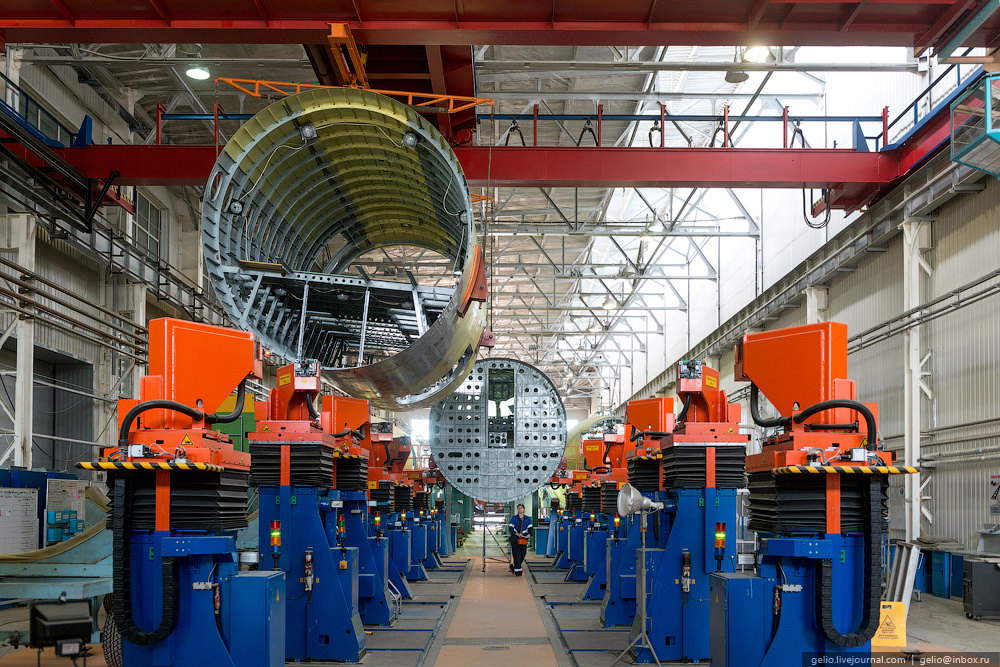

6. Цех сборки фюзеляжа (ЦСФ). Здесь производится стыковка готовых отсеков на стенде автоматической стыковки и установка крепежа по стыкам отсеков.

•

7. Цех сборки фюзеляжа состоит из четырех производственных участков.

•

8. Стыковка отсеков.

•

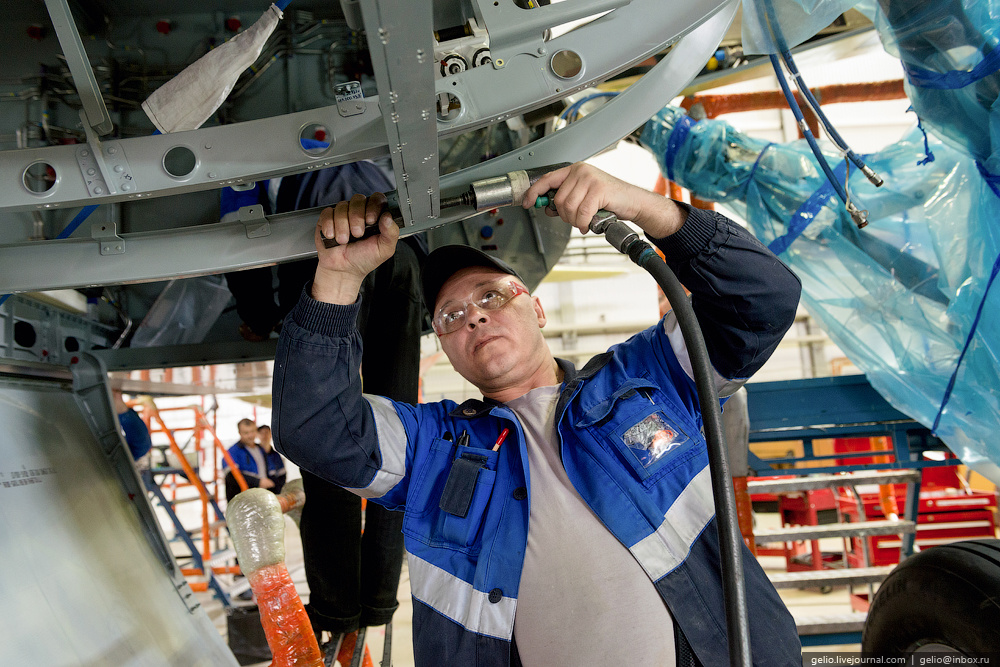

9. При производстве самолета SSJ100 используется более 600 тысяч заклепок, гаек, болтов, штифтов и других мелких деталей.

•

10. Здесь производится установка каркаса пола, монтаж пассажирских, сервисных дверей и дверей багажных отделений.

•

11. На этом же этапе устанавливаются стекла пассажирского салона и антенны фюзеляжа.

•

12. Производится установка слоев теплоизоляции пассажирского салона.

•

13. Все работы имеют минимум трехуровневый контроль и проверку.

•

14. После цеха сборки фюзеляжа самолет перемещают в цех окончательной сборки (ЦОС). Здесь 7 производственных участков. На сегодняшний день производственные мощности завода позволяют выпускать до 50 машин в год.

•

15. В данном цехе устанавливается оперение самолета, крылья стыкуются с фюзеляжем, осуществляется монтаж шасси, устанавливаются двигатели, проверяется работоспособность систем самолета и другие многочисленные операции.

•

16. Механизации крыла, рули направления и высоты, и другие детали выполнены из композиционных материалов. Алюминиевые части фюзеляжа покрыты желто-зеленой грунтовкой, а детали из композитных материалов белого цвета.

•

17. В рамках реализации проекта была проведена комплексная программа техперевооружения заводов в Комсомольске-на-Амуре и Новосибирске.

•

18. Средний возраст сотрудников компании составляет 35 лет.

•

19. В ЦОСе производится проверка функционирования шасси, подготовка воздушного судна к постановке под ток.

•

20. Завершающий седьмой производственный участок. Здесь выполняют окончательный монтаж интерьера багажно-грузового отсека, интерьера кабины пилотов, проводят общетехнический осмотр ВС и готовят его передачу на летно-испытательную станцию.

•

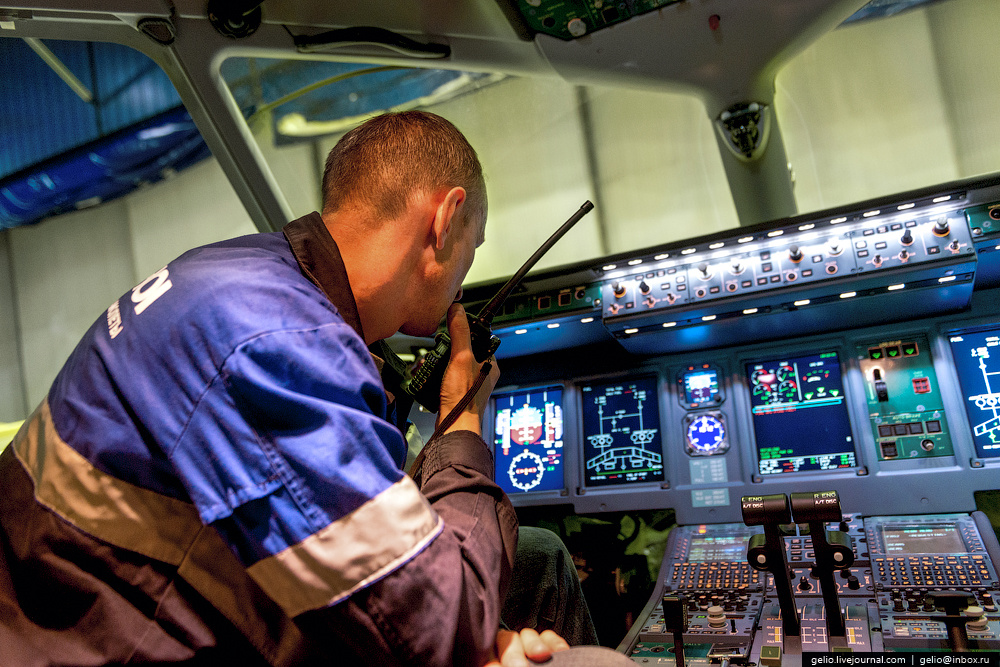

21. Отработка систем под током.

•

22. Самолет передается на летно-технические испытания. Как правило, летная программа каждого нового самолета состоит из восьми полетов, во время которых происходит тестирование систем в воздухе.

•

23. Из Комсомольска SSJ100 совершает перелет в Ульяновск на установку салона и покраску в цвета авиакомпании-заказчика, а затем в Жуковский в Центр поставки.

•

24. Авиационно-техническая база и лётно-испытательный комплекс (ЛИК) «Гражданских самолётов Сухого» (ГСС).

•

25. Ангар ГСС в Жуковском вмещает одновременно 8 самолетов.

•

26.

•

27.

•

28.

•

29. Sukhoi Superjet 100 оснащен двумя турбовентиляторными двигателями SaM146 производства PowerJet, совместным предприятием Snecma и НПО «Сатурн». SaM146 был специально разработан для самолета типа Sukhoi Superjet 100. Класс тяги двигателя SaM146-1S17 (версия Basic) составляет 17,300 фунтов, SaM146-1S18 (версия Long Range) — 17,800 фунтов.

•

30. Особое внимание уделяется ремонтопригодности двигателя, например, предусмотрена возможность замены лопаток без съема двигателя с крыла.

•

31. Несмотря на то, что самолет считается ближнемагистральным, версия увеличенной дальности Long Range (SSJ100 LR) может выполнять полеты на расстояние свыше 4000 км.

•

32. Максимальная крейсерская скорость SSJ100 в 0,81 Маха (860 км/ч) позволяет ему выполнять полеты на тех же эшелонах, что и наиболее распространные типы ближнемагистральных воздушных судов: Boeing 737 и Airbus 320, оптимизируя тем самым не только топливные расходы, но и временные затраты на полет.

•

33. Подготовкой летного и инженерно-технического персонала заказчиков по самолету SSJ100 занимается компания SuperJet International (SJI). Было создано два центра обучения: в Жуковском (Московская область, Россия) и в Венеции (Италия). Центры подготовки авиационного персонала предоставляют полный цикл обучения летного и инженерно-технического персонала заказчиков самолетов SSJ100. Они оснащены самыми современными средствами обучения и тренажерным оборудованием. На сегодняшний день компания SJI успешно подготовила почти 500 пилотов, более 200 бортпроводников и более 1700 специалистов по техническому обслуживанию.

•

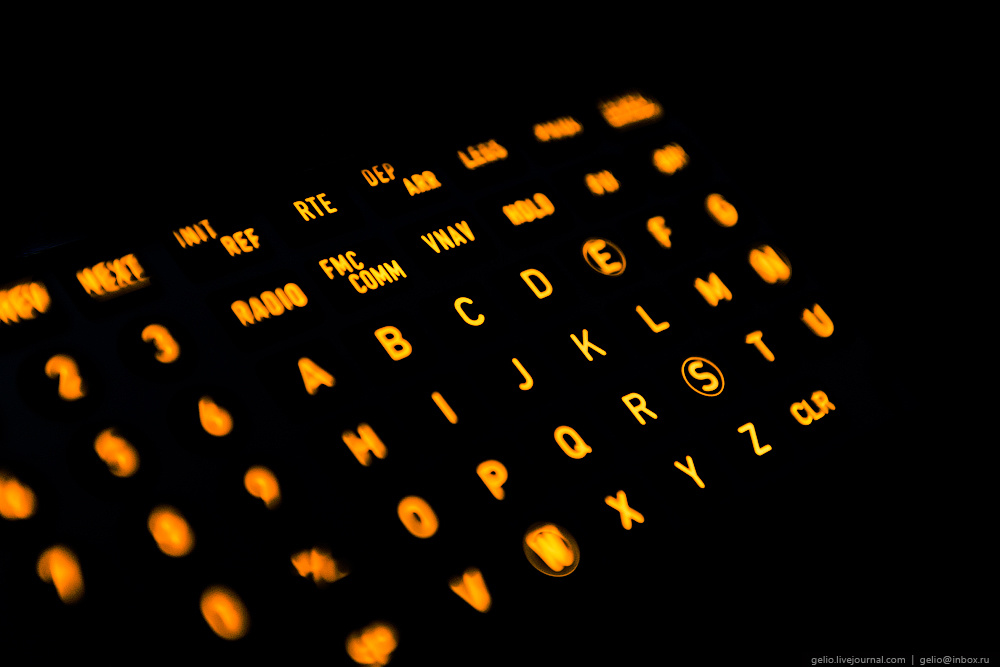

34. Кабина пилотов. Авионика произведена французской фирмой Thales, которая также делает ее и для Airbus.

•

35. Применение концепции Human Centered Design позволило оптимизировать размещение рычагов управления и приборного оборудования таким образом, что завершить полет можно силами одного пилота даже в случае внештатной ситуации.

•

36. Все надписи полностью англоязычные.

•

37. Управление осуществляется боковой ручкой, от штурвальных колонок отказались еще на ранней стадии проектирования как устаревшей и бесперспективной технологии. В результате чего SSJ100 стал первым российским серийным гражданским самолётом с «сайдстиком».

•

38. Максимальная пассажировместимость самолета — 103 места.

•

39. Высота салона в проходе 2,12 м, что позволяет высоким пассажирам находиться в салоне в полный рост.

•

40. Компоновка пассажирских кресел «3+2». На борту Суперджета отсутствует место «В» Привычным наименованием мест для бортпроводников, работающих на самолетах типа А320 и B737, где конфигурация пассажирского салона представляла собой АВС+DEF, было: А — место возле окна, В — место посередине, С — место возле прохода. Таким образом было принято решение о том, что место B необходимо исключить, оставив привычное наименование и расположение: А — место возле окна, С — место возле прохода и с другой стороны все без изменений — DEF.

•

41. Увеличенное жизненное пространство для каждого пассажира: большой шаг кресел в базовой конфигурации самолета SSJ100 (81,28 см) позволяет даже высоким пассажирам чувствовать себя комфортно в кресле.

•

42.

•

43. «Прошлое и настоящее». SSJ100 На фоне легендарного Ту-144

•

44. Сегодня маршрутная сеть Sukhoi Superjet 100 составляет более 130 городов по всему миру. Sukhoi Superjet 100 подтвердил свою успешную эксплуатацию в широком диапазоне климатических условий — при температуре от -54°С до +45°С: в Центральной и Южной частях России, на Крайнем Севере, в Индонезии, Лаосе и Мексике.

•

45. В мае текущего года общая наработка коммерческих летных часов самолетов Sukhoi Superjet 100 в авиакомпаниях составила более 100 тысяч с начала эксплуатации в апреле 2011 года.

•

46. Ожидается, что в ближайшее время будет получено Дополнение к Сертификату типа, расширяющее условия эксплуатации SSJ100 до +50 градусов. Все испытания уже проведены и сейчас идет период оформления бумаг. Кроме того, с учетом потребностей потенциальных заказчиков компания планирует расширять условия по высоте аэродромов базирования — 3300 метров над уровнем моря.

•

47. Будут внесены некоторые изменения в конструкцию планера. Например, SSJ100 получит новые законцовки крыла (wingtips), сконструированные таким образом, чтобы оптимизировать характеристики самолёта и снизить расход топлива в целом от 3% до 4%.

•

48.

•
